5 Apprentissage de la plage de mesure
Chaque détecteur est livré accompagné d’une fiche technique où la plage de mesure est indiquée.
L’opération d’apprentissage sert à régler les limites de la plage de mesure sur des valeurs inférieures aux
valeurs définies afin d’optimiser la résolution et la linéarité. La sortie en courant, respectivement la sortie en
tension, se voit attribuer une novelle courbe caractéristique. 2 distances sont toujours apprises.
•
La première distance correspond à 0V resp. 4 mA, la seconde distance à 10 V resp. 20 mA.
•
Les seuils ainsi appris déterminent le début et la fin de la nouvelle plage de mesure (et se trouvent ä
l’intérieur de la plage de mesure).
•
L’apprentissage du détecteur peut se faire, au moins, 10'000 fois.
•
L’état d’usine peut être rétabli en tout temps.
•
L’apprentissage du détecteur peut se faire au moyen de la touche intégrée au détecteur ou de la
connexion externe Teach.
•
Lors de l’opération d’apprentissage, la LED rouge et la sortie d’alarme sont utilisés pour les
informations en retour de l’apprentissage (Teach-Feedback).
•
La LED rouge située à l’arrière du détecteur et la sortie d’alarme indiquent, en service normal, si un
objet ou non est présent à l’intérieur de la plage de mesure.
Attention:
Endéans une période de 5 minutes après l’enclenchement du détecteur, l’apprentissage peut se faire au
moyen de la touche jaune. Après l’opération d’apprentissage, une nouvelle période de 5 minutes
recommence. Enfin, après 5 minutes, le détecteur ne réagit plus aux pressions de la touche. Par contre,
l’apprentissage du détecteur peut se faire, en tout temps, au moyen de la connexion externe Teach.

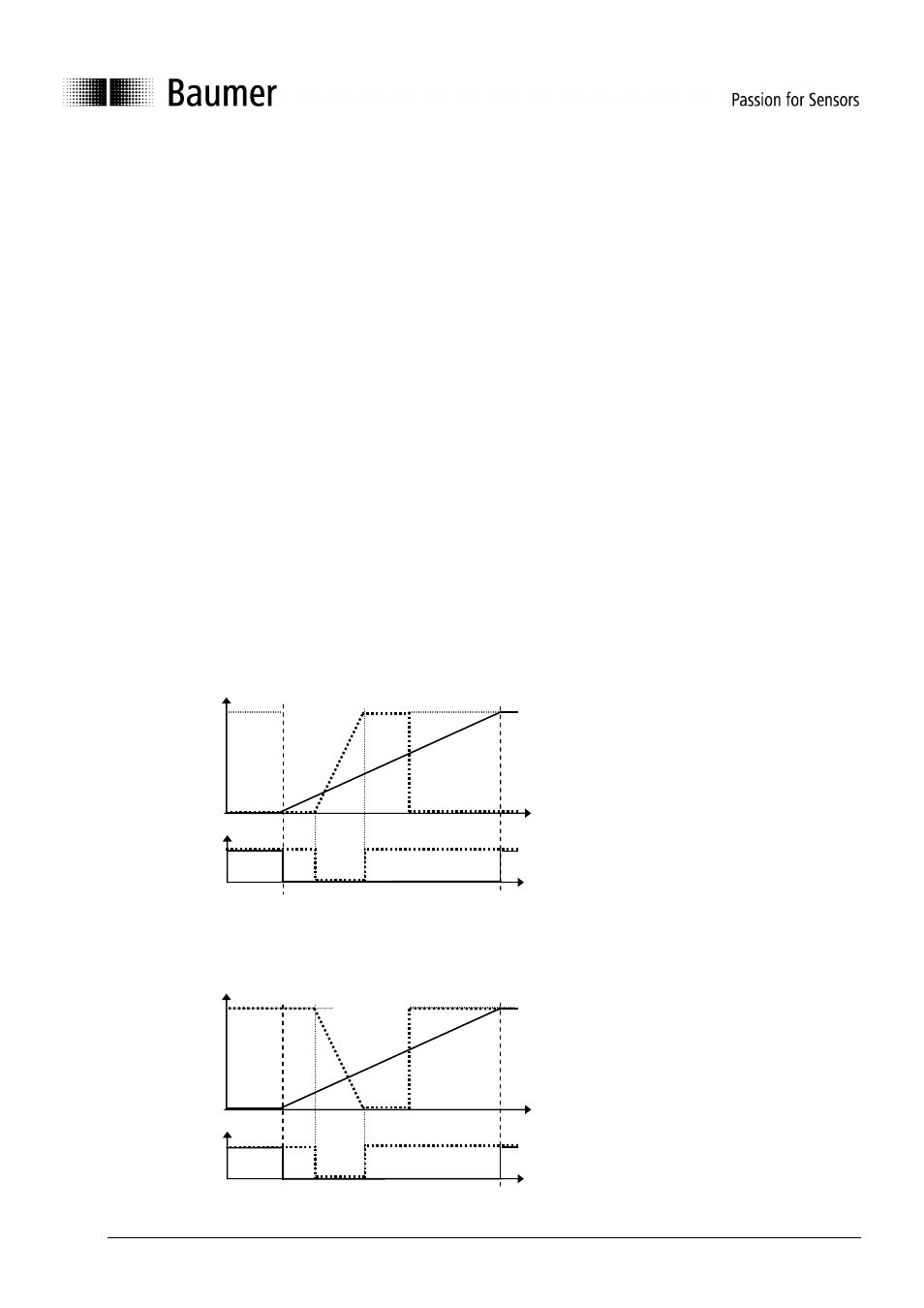

Exemple d’apprentissage d’une courbe caractéristique normale.
4 mA / 0 V point le plus près, 20 mA /10 V point le plus loin.
Exemple d’apprentissage d’une courbe caractéristique inversée.
4 mA / 0 V point le plus loin, 20 mA / 10V point le plus près
30 mm 130 mm
0 V / 4 mA
Analog out
10 V / 20 mA
Courbe caract.
apprise
inversée
Alarme / LED out
Courbe
caractéristique
30 mm 130 mm
0 V / 4 mA
Analog out
10 V / 20 mA Courbe
caract.
apprise
normale
Alarme / LED out
Courbe
caractéristique
