5.1 Apprentissage de la plage de mesure avec la touche Teach
Réglage d’une nouvelle plage de mesure:
Pendant une période de 5 minutes après l’enclenchement du détecteur, l’apprentissage peut se faire au
moyen de la touche jaune. Après l’opération d’apprentissage, une nouvelle période de 5 minutes
recommence. Lorsque ces 5 minutes sont écoulées, le détecteur ne réagit plus aux pressions de la touche.
8. Presser sur la touche; la LED rouge s’allume lorsque l’apprentissage du détecteur est encore
possible.
9. Presser sur la touche pendant 5 secondes jusqu’à ce que la LED rouge commence à clignoter.
10. Relâcher la touche.
11. Placer maintenant l’objet de mesure à la limite de la plage de mesure pour laquelle le détecteur doit
afficher une valeur de 0V respectivement 4 mA.
12. Presser brièvement sur la touche; la LED rouge s’allume pendant 3 secondes comme confirmation.
Ensuite, elle se remet à clignoter de façon régulière.
13. Maintenant, placer l’objet de mesure à la limite de la plage de mesure pour laquelle le détecteur doit
afficher une valeur de 10V respectivement 20 mA.
14. Presser brièvement sur la touche; la LED rouge s’allume pendant 3 secondes comme confirmation.
Ensuite, elle s’éteint pour clignoter encore une fois brièvement. Le détecteur est maintenant à
nouveau opérationnel.
La plage de mesure est maintenant réglée sur les nouvelles valeurs limites et la LED rouge ainsi que la
sortie d’alarme s’éteignent dès qu’un objet se trouve à l’intérieur de la nouvelle plage de mesure.
Dans le cas où l’une des deux nouvelles limites se trouvait à l’extérieur de la plage de mesure maximum ou
encore, si les deux limites avaient été choisies trop près l’une de l’autre, la LED rouge se met à clignoter
pendant 5 secondes à la place de la seconde confirmation. La plage de mesure n’a pas été apprise. Il faut
alors procéder à un nouvel apprentissage tout en respectant la plage d’apprentissage minimale et la plage
de mesure.

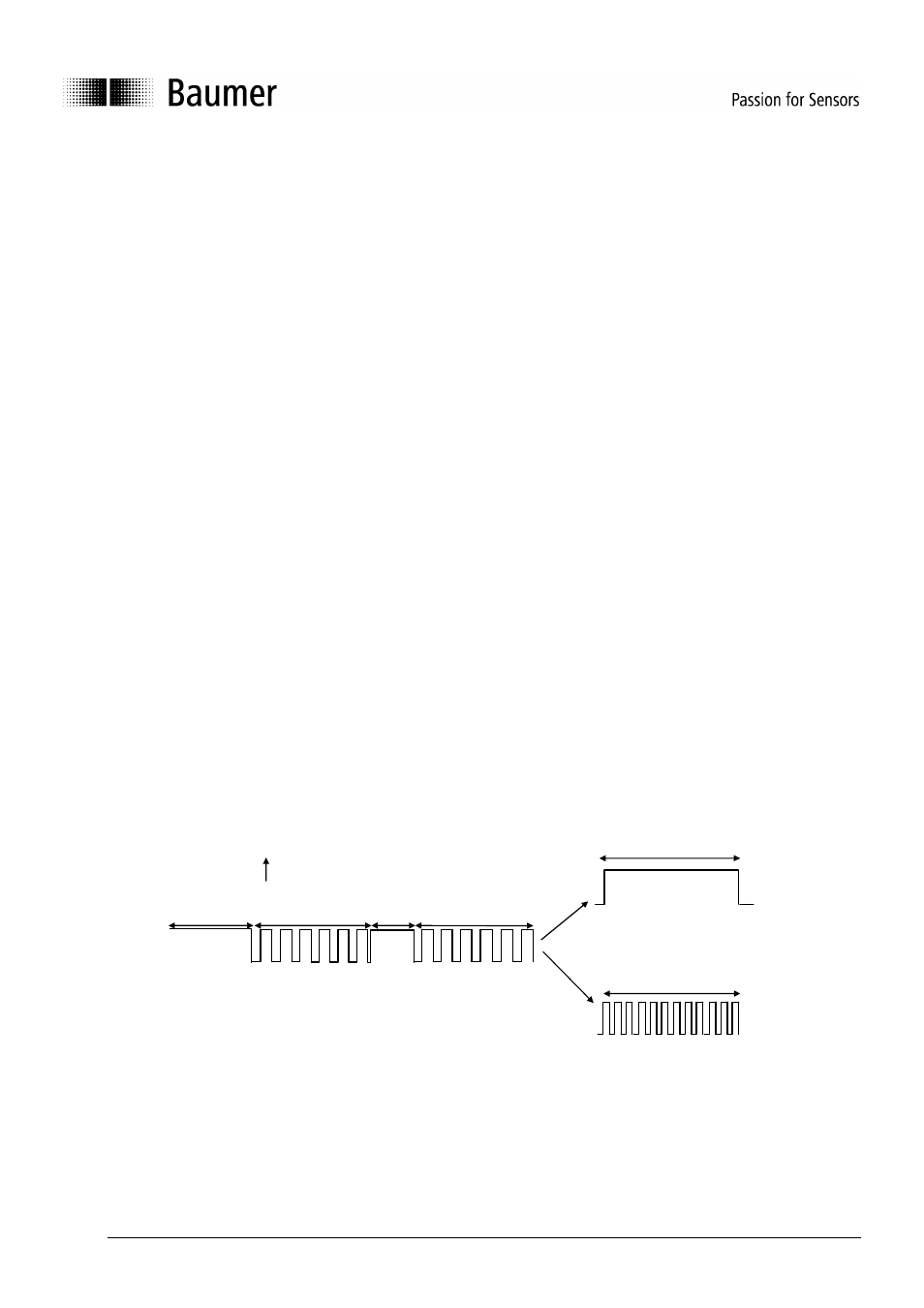

Déroulement chronologique du processus d’apprentissage de la plage de mesure avec la touche
Teach:
La LED s’allume si
l’apprentissage a été réussi.
La LED clignote si
l’apprentissage n’est pas
☺
t1 t2 t3 t4
t6
t6
LED rouge
