BA_OADM20I6_21I6_most.doc 76/88 Baumer
26.03.13 Frauenfeld, Switzerland

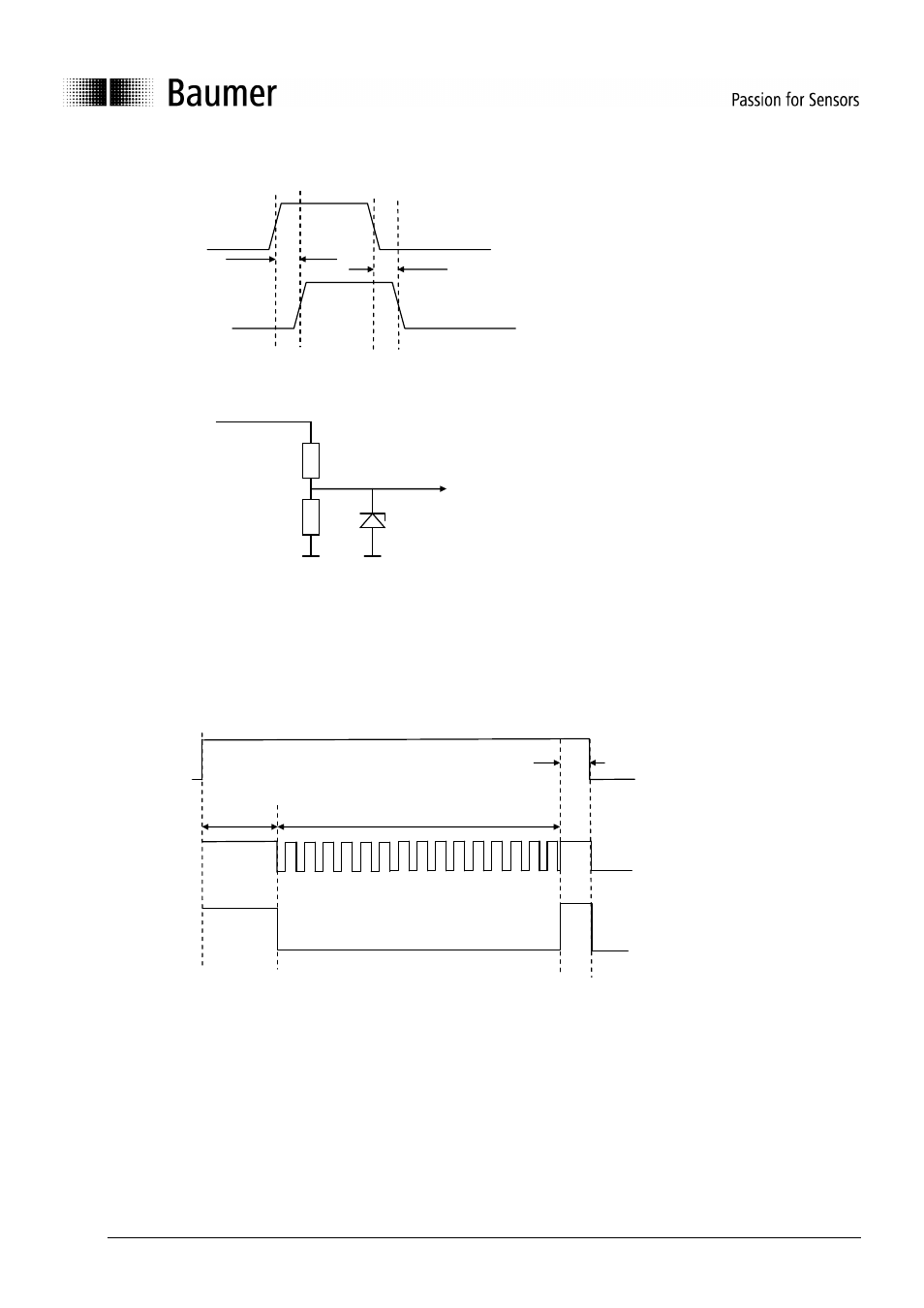

Temporisation entre le signal Teach et la confirmation à la sortie d’alarme:
Circuit d’entrée:
5.4 Réinstaurer l’état départ d’usine avec la connexion Teach
La restauration de “l’état départ d’usine“ au moyen de la connexion Teach se fait de la même façon que pour
la restauration de “l’état départ d’usine“ avec la touche Teach. Au moyen de la connexion Teach, il est
toujours possible de réinstaurer l’état départ d’usine. Pour une commande de machine, la sortie d’alarme
est utilisée pour la confirmation.
Temporisation entre le signal Teach et la confirmation à la sortie d’alarme
0 V
12-28 V
LED
rouge
Alarme
Connexion
TeachTeach
t1 t14
t15
27k Ω
10k Ω
Teach In
Low: 0 .. 2 V
High: 12 .. 28V
3V3
t10
t11
Alarme
Connexion Teach
