5.2 Réinstaurer l’état départ d’usine avec la touche Teach
Pendant 5 minutes après l’enclenchement du détecteur, celui-ci se laisse configurer comme au départ de
l’usine au moyen de la touche jaune. Après chaque processus d’apprentissage, une nouvelle période de 5
minutes recommence. Lorsque ces 5 minutes sont écoulées, le détecteur ne réagit plus aux pressions de la
touche.
4. Presser sur la touche; la LED rouge s’allume lorsqu’un apprentissage du détecteur est encore
possible.
5. Presser sur la touche pendant 5 secondes jusqu’à ce que la LED rouge commence à clignoter. Ne
pas relâcher la touche. Maintenir la touche enfoncée pendant encore 10 secondes jusqu’à ce que la
LED reste constamment allumée. A la fin de cette procédure, l’état du détecteur au départ de l’usine
a été rétabli (plage de mesure standard). La courbe caractéristique précédemment apprise a été
remplacée par les valeurs d’usine.
6. Relâcher la touche.

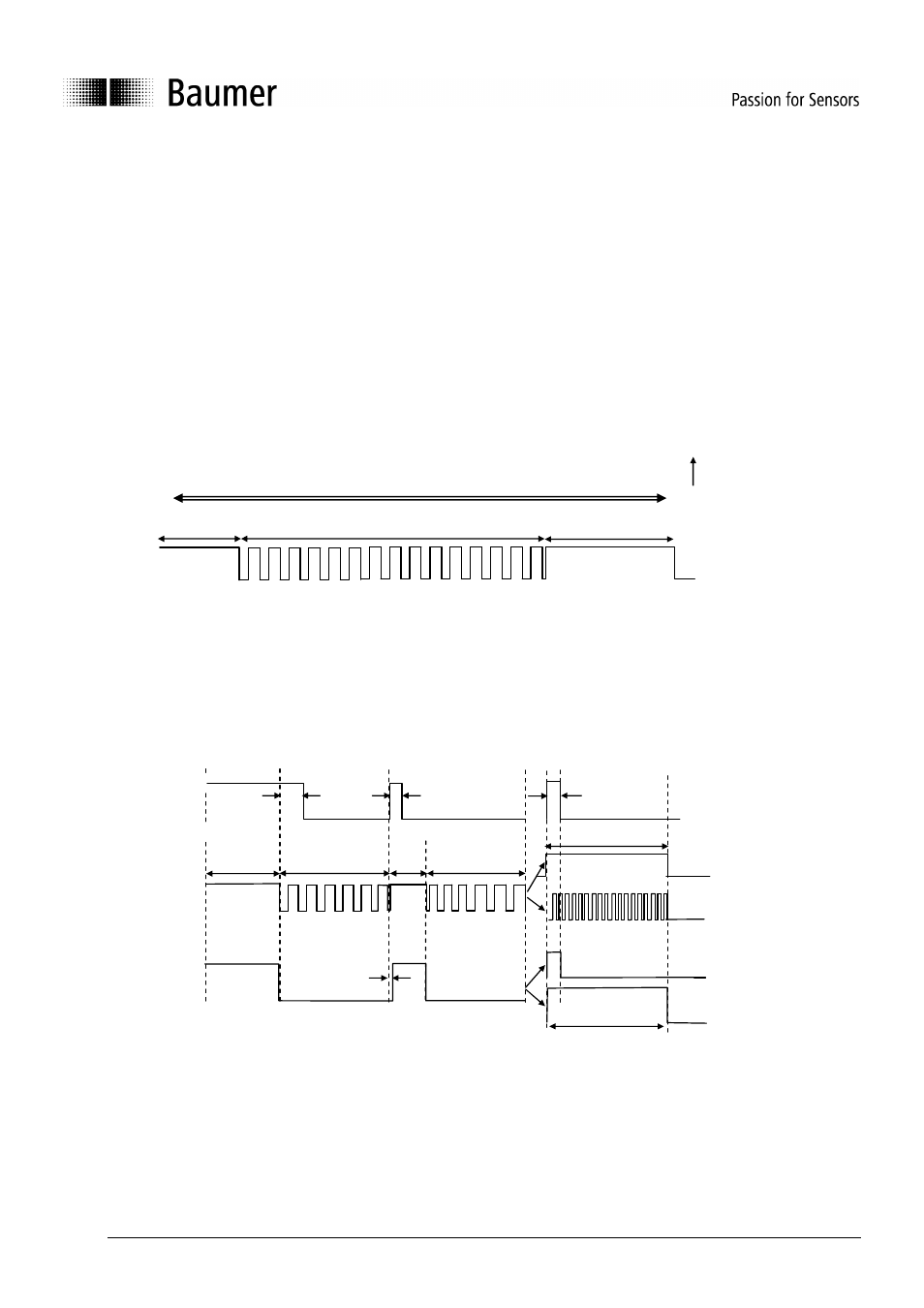

5.3 Apprentissage de la plage de mesure avec la connexion Teach
L’apprentissage de la plage de mesure au moyen de la connexion Teach se fait de la même façon qu’avec la
touche Teach. Au moyen de la connexion Teach, l’apprentissage du détecteur est toujours possible. Pour
une commande de machine, la sortie d’alarme est utilisée pour la confirmation.
