Techn. Daten
OADM 21I
6x80/S14F 6x81/S14F
Messbereich MB 100 ... 600 mm 200 ... 1000 mm
Teach-in Bereich ≥ 10 mm ≥ 10 mm
Auflösung *
1)
0.01 ... 0.25 mm 0.02 ... 0.5 mm
Linearitätsabweichung *
2) ±
0.07 ...
±
1.0 mm
±
0.11 ...
±
2.0 mm
Ansprechzeit *
3)
< 4 ms < 4 ms
Fremdlicht *
4)
< 10k Lux < 10k Lux
Typ. Temperatur
Koeffizient *
5)
±
0.012%
vom MB/°C
±
0.02%
vom MB/°C
Lichtquelle Laserdiode rot, gepulst
Laserklasse 2
Wellenlänge 650 nm
Laserpunkt *
6)
2 mm 2 mm
Laserlinie*
7)
Höhe
Breite
4...13 mm
2 mm
6...20 mm
2.5 mm
Analogausgänge 4 … 20 mA und 0 … 10 V
Lastwid. an U-Out > 100 k
Ω
Lastwid. an I-Out < (+Vs – 6 V) / 0.02 A
Alarmausgang PNP / max. 100 mA
Betriebsspannung 12 ... 28 VDC
Stromverbrauch < 120 mA, (bei + 24V ~ 40mA)
Verpolungsfest ja (nur Speisung)
Kurzschlussfest ja
Gehäusematerial Aluminium
Anzugsdrehmoment 1.5 Nm
Schutzklasse IP 67
Arbeitstemperatur 0 .. +50°C (nicht kondensierend)
Lagertemperatur -20 ... +70°C
*1) und *2) Auflösung und Linearitätsabweichungen gemessen auf weisse Keramik
*3) Die Ansprechzeit des Sensors ist von der Reflektivität des Messobjektes abhängig
*4) max. zulässiges Sonnenlicht auf weisses Messobjekt im Meßbereich
*5) in % vom max. Meßbereich / °C

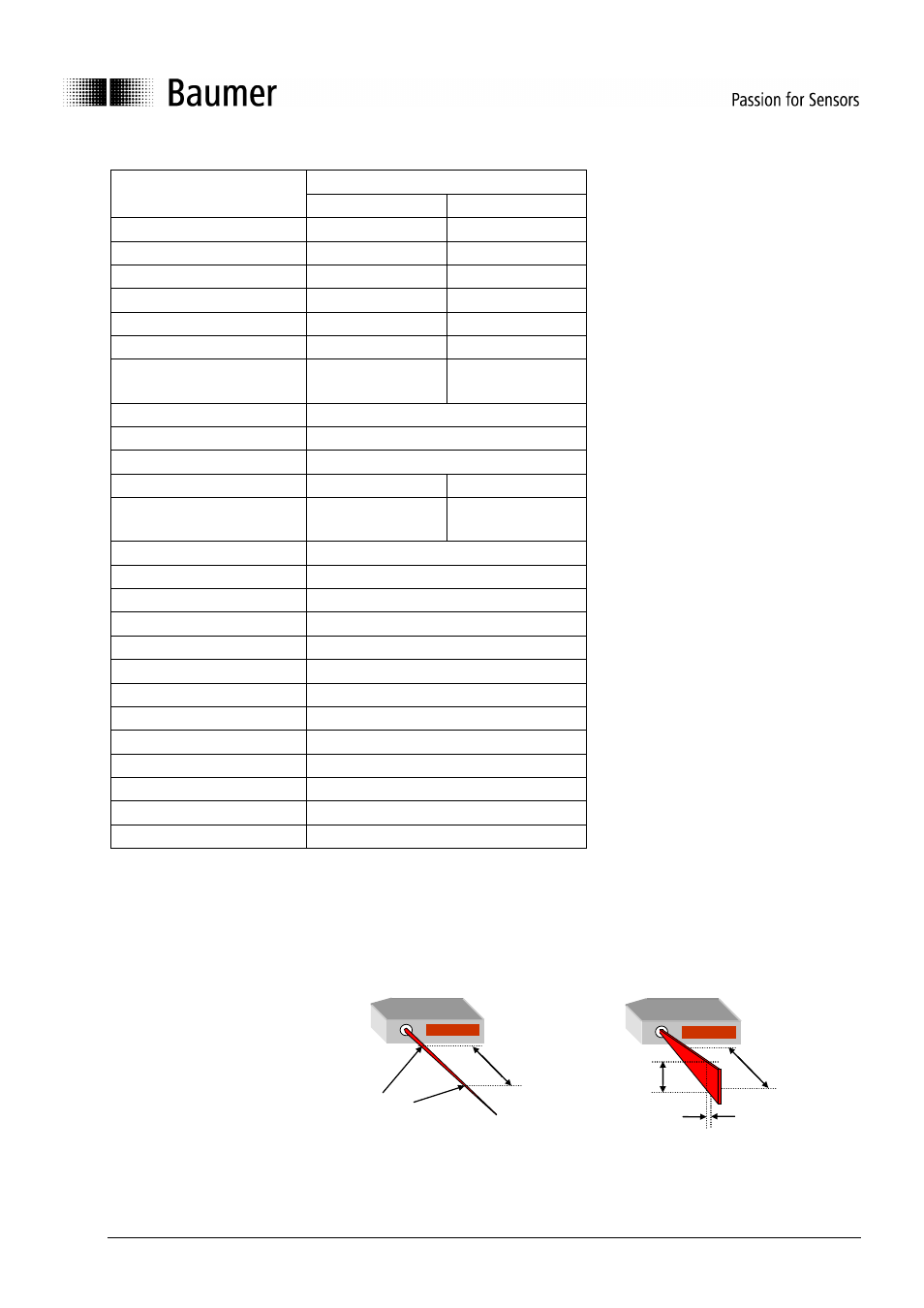

*6) und *7) Senderabmessung: OADM 21I64xx/S14F (Ø – Strahl) OADM 21I65xx/S14F (Laserlinie: Höhe, Breite)
Breite
Höhe
Messbereich
Ø – Strahl
Messbereich
