8 Données techniques
OADM 20I…
…6x41/S14F …6x60/S14F …6x72/S14F …6x80/S14F …6x81/S14F
Plage de mesure MB 30...70 mm 30...130 mm 50...300 mm 100...600 mm 200...1000 mm
Plage Teach-in ≥ 2 mm ≥ 3 mm ≥ 5 mm ≥ 10 mm ≥ 20 mm
Résolution * 1) 4...20 µ m 5...60 µ m 0.01...0.33 mm 0.015...0.67 mm 0.12...3.0 mm
Différence de linéarité * 2) ±
12...
±
60
µ
m
±
15...
±
200
µ
m
±
0.03....
±
1.0 mm
±
0.05....
±
2.0 mm
±
0.48...
±
12.0 mm
Temps d’activation * 3) 300…900
µ
s 300…900
µ
s 300…900
µ
s 300…2800
µ
s 300…2800
µ
s
Lumière ambiante* 4) < 50k Lux < 40k Lux < 8k Lux < 10k Lux < 5k Lux
Coefficient température typ. * 5)
±
0.015%
v.MB/°C
±
0.03%
v.MB/°C
±
0.03%
v.MB/°C
±
0.03%
v.MB/°C
±
0.05%
v.MB/°C
Source de lumière Diode laser rouge, pulsée
Classse laser 2
Longueur d’ondes 650 nm
Point laser * 6) 1 .. 0.2 mm 2 .. 1 mm 2 mm 2 mm 2 mm
Ligne laser* 7) Hauteur
Largeur
2 mm
1...0.2 mm
3...5 mm
2...1 mm
4...12 mm
2.5 mm
5.5...21 mm
2.5 mm
8.5...35 mm
2.5 mm
Sorties analogiques 4 … 20 mA et 0 … 10 V
Résistance de charge à U-Out > 100 k
Ω
Résistance de charge à I-Out < (+Vs – 6 V) / 0.02 A
Sortie d’alarme PNP / max. 100 mA
Tension de service 12 ... 28 VDC
Consommation en courant < 100 mA, (pour + 24V ~ 40mA)
Protégé contre inversion polarité oui (seulement l’alimentation)
Protégé contre courts circuits oui
Matériau du boîtier Zinc moulé sous pression
Couple de serrage 1.0 Nm
Classe de protection IP 67
Température de service 0°C .. +50°C (sans condensation)
Température de stockage -20°C ... +70°C
*1) et *2) Résolution et différences de linéarité mesurées sur céramique blanche
*3) Le temps de réaction du détecteur est dépendant du pouvoir de réflexion de l’objet à mesurer
*4) lumière solaire admissible sur objet de mesure blanc à l’intérieur de la plage de mesure
*5) en % de la plage de mesure max. / °C

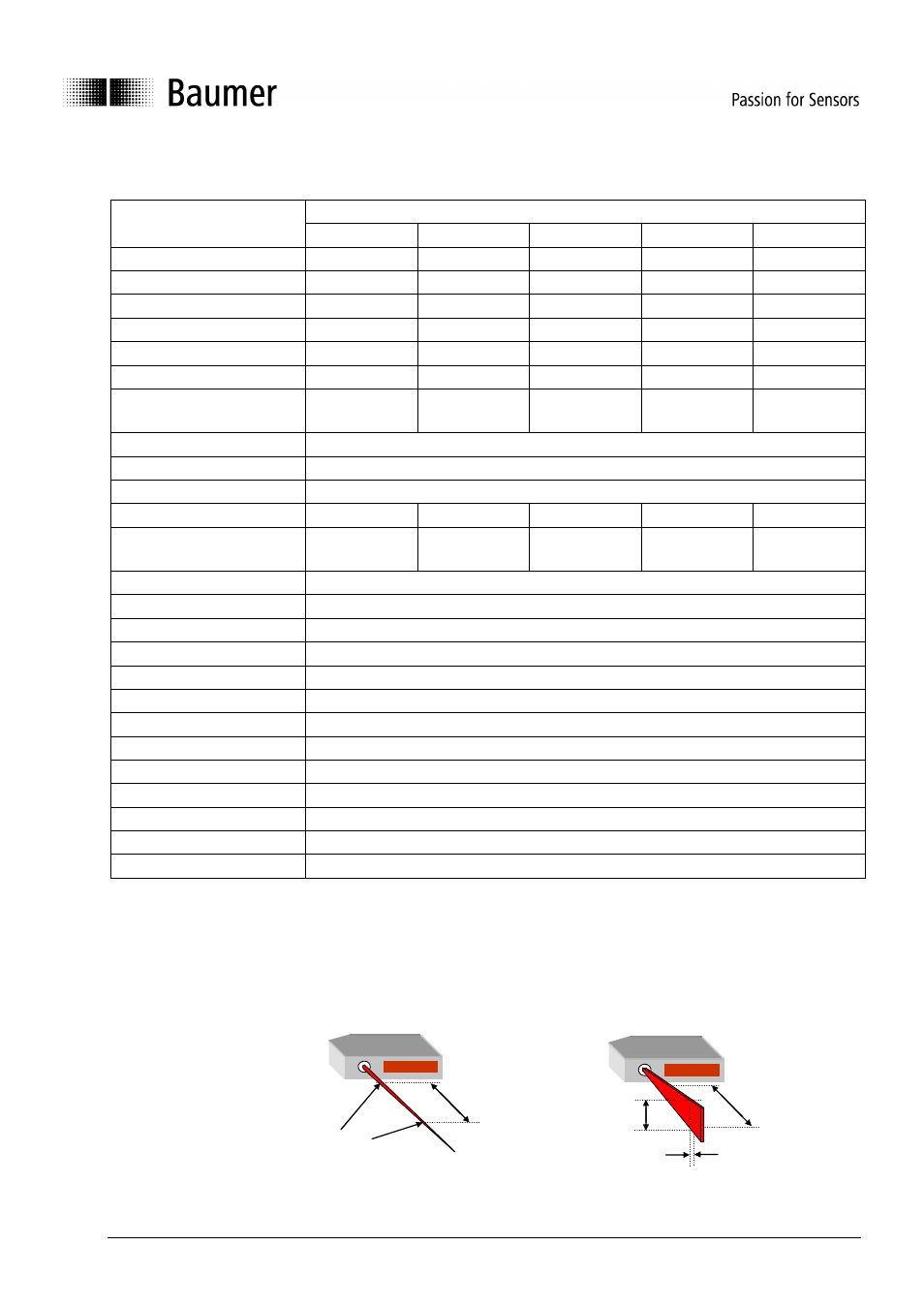

*6) et *7) Dimension émetteur: OADM 20I64xx/S14F (Ø – rayon) OADM 20I65xx/S14F (Ligne laser: hauteur, largeur)
Largeur
Hauteur
Plage de
mesure
Ø - Rayon
Plage de mesure
