4 Anwendungshinweise
Die Laser Distanz Sensoren der Serie OADM 20I6.. und OADM 21I6.. sind hochwertige, messende
Sensoren. Damit sie auch mit der maximalen Messgenauigkeit arbeiten können, gibt es einige Punkte zu
beachten.

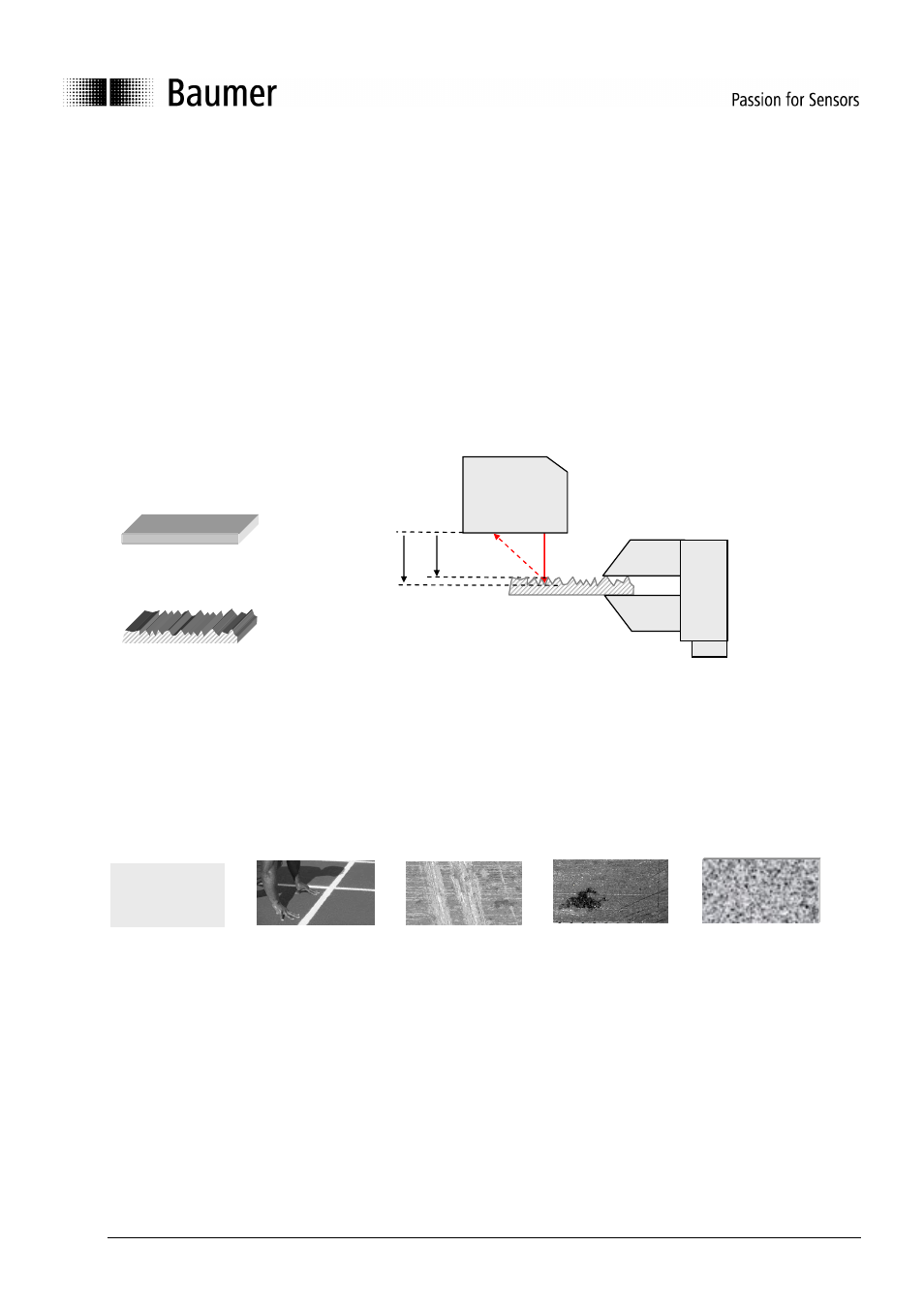

Messen auf rauen Oberflächen
In der Fertigung bei Baumer werden alle Sensoren exakt liniearisiert und kontrolliert. Um die Sensoren
genau abzugleichen, wird als Referenzoberfläche eine sehr ebene, weisse Keramik verwendet. Die ist für
einen exakten Abgleich im
µ m-Bereich nötig. In der Praxis besitzen sehr viele Messobjekte eine deutlich
rauere Oberfläche. Mit dem kleinen Laserspot wird die raue Struktur vom Messobjekt mitgemessen. So wird
im Beispiel unten, die minimale und maximale Distanz gemessen. Die Streuung ist somit grösser, als wenn
mit einer Schiebelehre gemessen wird.
Den Einsatz eines Sensors mit Laserlinie prüfen (OADM 2xI65xx/S14F).
Was tun bei Messobjekten mit unregelmässigen Farbübergängen?
In der Praxis treten immer wieder Messobjekte mit unregelmässigen Farbkanten auf.
Beispiele:
Werden solche Objekte quer zum Sensor bewegt, wird der Laserspot am Empfänger nicht überall
gleichmässig abgebildet. Das erzeugt an jedem Übergang von Dunkel (Matt) nach Hell (Glänzend) oder
umgekehrt eine Messabweichung ins Positive und dann ins Negative (oder umgekehrt).
Um auf solche Messobjekte mit unregelmässigen Strukturen möglichst genau zu messen, empfehlen wir,
über mehrere Messungen den Mittelwert zu bilden. Dies kann Hardwaremässig als Tiefpassfilter oder in der
Auswertesoftware ausführt werden. Die Anzahl der Messungen und die Dauer der Mittelung hängen stark
von den Strukturen des Messobjektes und der Verfahrensgeschwindigkeit ab.
Evt. den Einsatz mit Laserlinie prüfen (OADM 2xI65xx/S14F).
Fragen sie zum Thema „Messobjekte mit unregelmässigen Farbkanten“ ihren Baumer Berater.
Rillen im Metall ! Texte ! Bilder ! Steinplatten!
Roststellen !
Messen mit Laser
Sensoren
Distanz
max. min. OADM
Schiebelehre
Ebene Oberfläche
☺ ☺ ☺ ☺
Raue Oberfläche !
