Baumer UZDK 30P6113 - Manual

UZDK 30P6113
10160354
1/2
IND. CONT. EQ.
1DD2
Ultraschall-Sensoren
Ultrasonic sensors
Détecteurs à ultrasons
Zweipunkt-
Näherungsschalter
Sensor with two
switching points
Détecteurs de proximité
avec deux sorties
Canada
Baumer Inc.
CA-Burlington, ON L7M 4B9
Phone +1 (1)905 335-8444
China
Baumer (China) Co., Ltd.
CN-201612 Shanghai
Phone +86 (0)21 6768 7095
Denmark
Baumer A/S
DK-8210 Aarhus V
Phone: +45 (0)8931 7611
France
Baumer SAS
FR-74250 Fillinges
Phone +33 (0)450 392 466
Germany
Baumer GmbH
DE-61169 Friedberg
Phone +49 (0)6031 60 07 0
India
Baumer India Private Limited
IN-411038 Pune
Phone +91 20 2528 6833/34
Italy
Baumer Italia S.r.l.
IT-20090 Assago, MI
Phone +39 (0)2 45 70 60 65
Singapore
Baumer (Singapore) Pte. Ltd.
SG-339412 Singapore
Phone +65 6396 4131
Sweden
Baumer A/S
SE-56133 Huskvarna
Phone +46 (0)36 13 94 30
Switzerland
Baumer Electric AG
CH-8501 Frauenfeld
Phone +41 (0)52 728 1313
United Kingdom
Baumer Ltd.
GB-Watchfield, Swindon, SN6 8TZ
Phone +44 (0)1793 783 839
USA
Baumer Ltd.
US-Southington, CT 06489
Phone +1 (1)860 621-2121
www.baumer.com/worldwide
Baumer Electric AG · CH-8501 Frauenfeld
Phone +41 (0)52 728 1122 · Fax +41 (0)52 728 1144

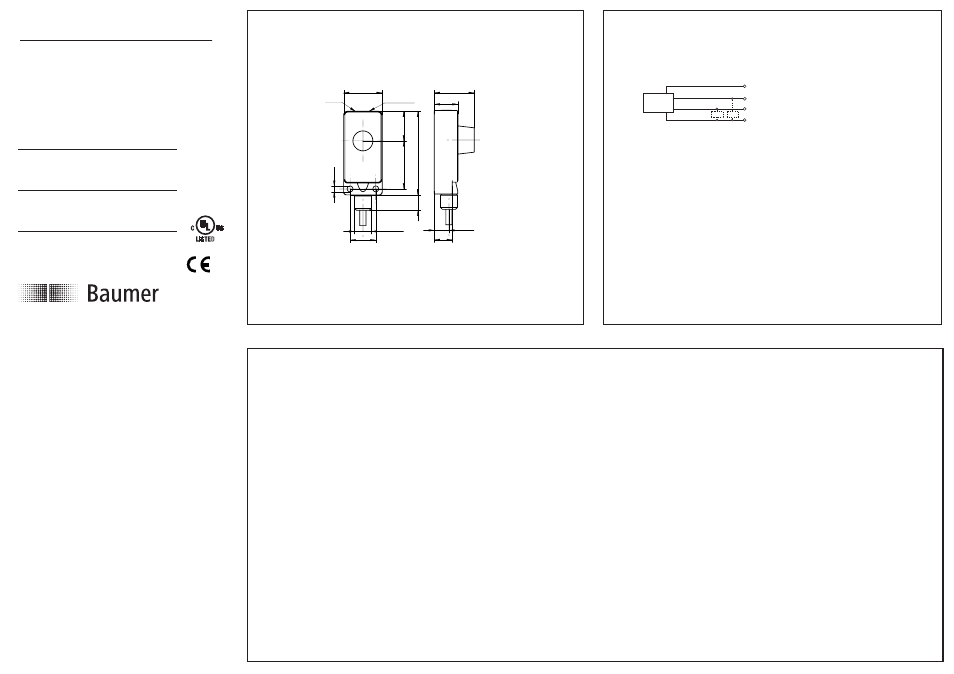

Abmessungen
Dimensions
Dimensions
6
5
2
3
4
,5
30 31,1
LED
20 14
3
7
,4
18,4 Teach- in
11,4
1
2
13,2 ø
• Alle Masse in mm
• All dimensions in mm
• Toutes les dimensions en mm
Elektrischer Anschluss
Connection diagrams
Schéma de raccordement
PNP Schliesser (NO)
PNP make function (NO)
PNP à fermeture (NO)
WH (2)
BU (3) 0
V
BN (1)
PNP BK (4) output 1
+V S
Z
output 2
Z
BN = Braun/brown/brun
BK = Schwarz/black/noir
BU = Blau/blue/bleu
WH = Weiss/white/blanc
• Vor dem Anschliessen des Sensors die Anlage spannungsfrei schalten
• Disconnect power before connecting the sensor
• Mettre l’installation hors tension avant le raccordement du détecteur
Bedienungsanleitung Operating instructions Notice d'utilisation
Einstellung Schaltpunkt Sde 1
Teach-in Verriegelung Teach-in locking Verrouillage du Teach-in
respectively after the end of the last Teach-in process.
5 min. nach jedem Power-up, 5 min. after every power-up, 5min. après chaque mise sous
bzw. nach dem Ende des letzten Teach-in Vorgangs. tension resp. après fin du dernier processus Teach-in.
Sensor in die Werkseinstellung zurücksetzten
Teach-in-Taste ca. 2s drücken bis die LED grün
blinkt. Taste loslassen.
1. Den Sensor in den Einstellmodus bringen:
2. Die LED blinkt grün. Das Objekt an die gewünschte
Bereichsgrenze bringen und die Teach-in-Taste kurz
drücken.
Wird die Teach-in-Taste länger als 6s gedrückt, wird
der Sensor in die Werkseinstellung zurückgesetzt. Der
Sensor zeigt dies durch schnelles Blinken der grün /
3. Bestätigung des erfolgreichen Teach-Vorgangs durch
Leuchten der grünen LED für 2s.
Adjustment switching point Sde 1
Resetting to original factory settings
Press the Teach-in button for approx. 2secs until
the LED flashes green. Release button.
1. Adjustment mode:
2. LED flashes green. Place the target at the required
scanning range and press the Teach-in button.
3. Successful completion of Teach-in procedure is
confirmed by LED being "on" for approx. 2secs.
Holding the button down for > 6secs, will
automatically restore the original factory setting.
Fast flashing of the green / yellow LED indicates
successful completion of the resetting.
Ajustage du point de commutation Sde 1
Réinitialisation des fonctions originales
Presser le bouton Teach-in environ 2 secondes
jusqu'à ce que la LED vert clignote. Relâcher le bouton.
1. Ajustage:
2. LED clignote en vert. Placer I'objet à détecter à la
distance désirée et presser le bouton Teach-in.
3. La validation de la procédure Teach-in est confirmée
par I'état de fonctionnement de la LED pendant.
Maintenir le bouton > 6 secondes, réinitialisera
automatiquement les fonctions originales. Le
clignotement rapide de la LEDs vert / jaune indique la
gelben LED an. validation de la réinitialisation.
Einstellung Schaltpunkt Sde 2
Teach-in-Taste ca. 4s drücken bis die LED gelb
blinkt. Taste loslassen.
1. Den Sensor in den Einstellmodus bringen:
2. Die LED blinkt gelb. Das Objekt an die gewünschte
Bereichsgrenze bringen und die Teach-in-Taste kurz
drücken.
3. Bestätigung des erfolgreichen Teach-Vorgangs durch
Leuchten der gelben LED für 2s.
Adjustment switching point Sde 2
Press the Teach-in button for approx. 4secs until
the LED flashes yellow. Release button.
1. Adjustment mode:
2. LED flashes yellow. Place the target at the required
scanning range and press the Teach-in button.
3. Successful completion of Teach-in procedure is
confirmed by LED being "on" for approx. 2secs.
Ajustage du point de commutation Sde 2
Presser le bouton Teach-in environ 4 secondes
jusqu'à ce que la LED jaune clignote. Relâcher
1. Ajustage:
2. LED clignote en jaune. Placer I'objet à détecter à la
distance désirée et presser le bouton Teach-in.
3. La validation de la procédure Teach-in est confirmée
par I'état de fonctionnement de la LED pendant.
le bouton.
