A-4

Specifications and Dimensions

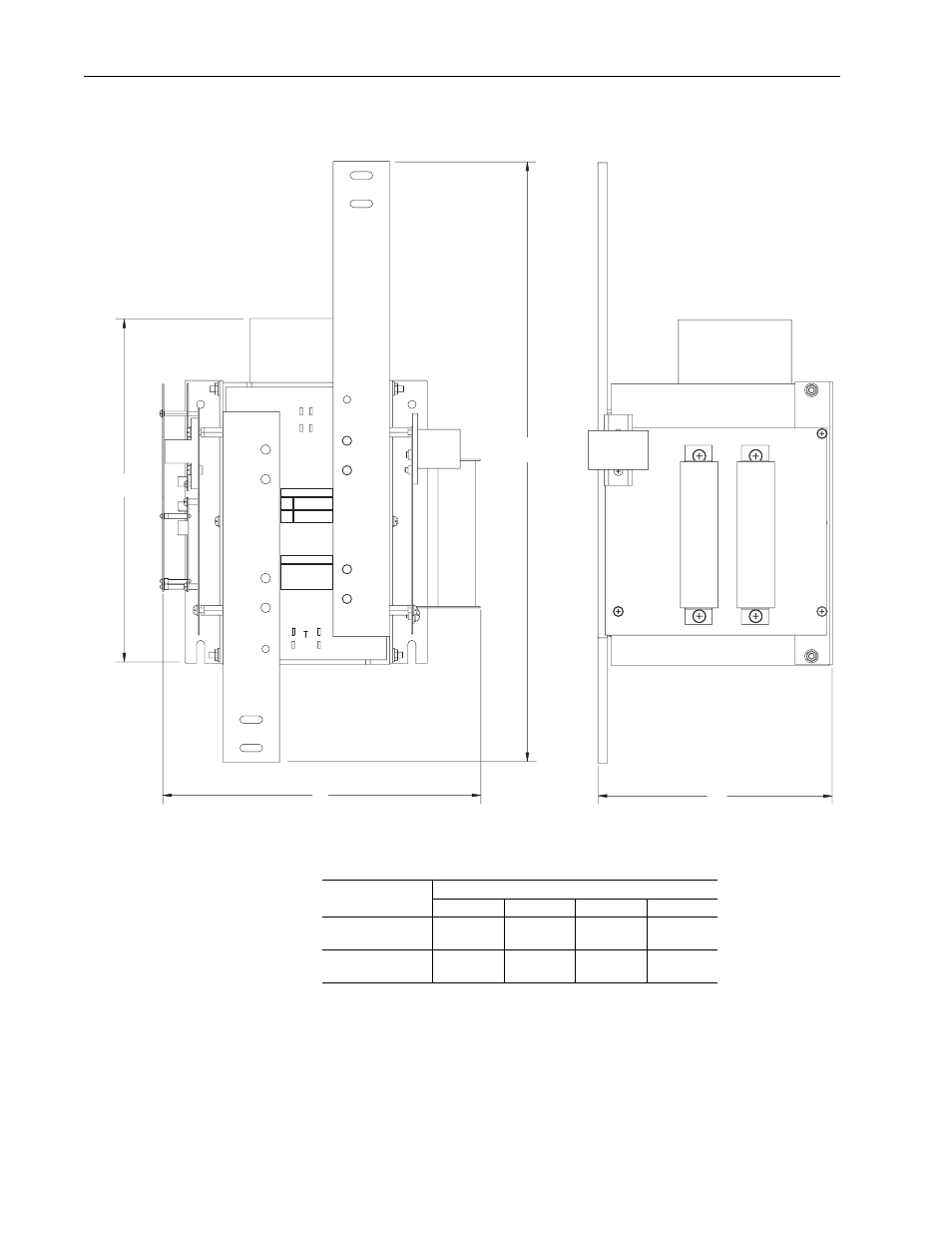

Figure A.3 Overall Dimensions for 1000A and 1600A Precharge Modules

GND

+DCin

HK

G

DANGER

DANGER

CAN CAUSE SHOCK
BURNS, OR DEATH

SURFACES

MAY BE HOT

REMOTE
SOURCE

+DCout

C

D

A

B

Front View

Side View

Precharge Module
DC Rating

Dimensions
A

B

C

D

1000A

428 mm
(16.8 in.)

465 mm
(18.3 in.)

317 mm
(12.5 in.)

810 mm
(31.9 in.)

1600A

428 mm
(16.8 in.)

465 mm
(18.3 in.)

317 mm
(12.5 in.)

810 mm
(31.9 in.)
