PanelView 300-Microterminal 63
41061-156-01(A)

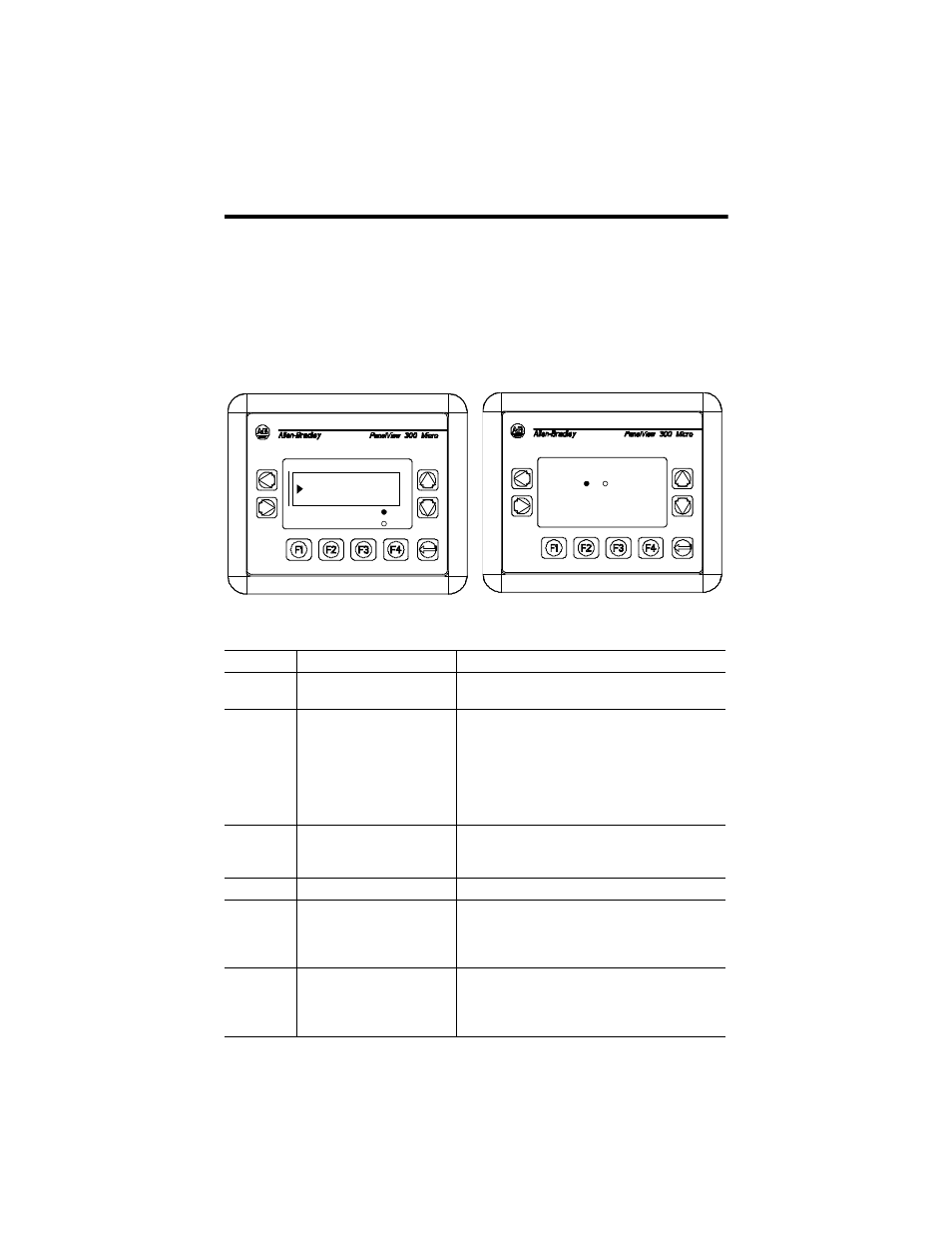

Kommunikations- und Fehleranzeigen
Das PanelView 300-Microterminal verfügt über Statusanzeigen für
Kommunikation (Comm) und Fehler (Fault). Diese Anzeigen werden im
Konfigurationsmodus aufgerufen, wenn Sie den Kommunikationsbildschirm
auswählen. Verwenden Sie die COMM- und Fault-Anzeigen, um Fehler während
des Betriebs zu lokalisieren.
Anzeige Status Anzeige
Comm EIN (ist ausgefüllt und
leuchtet ständig auf) Normalbetrieb (keine Kommunikationsfehler)
AUS (nicht ausgefüllt) Fehler erkannt. Folgendes ist zu überprüfen:
• Steuerung befindet sich im Run-Modus.
• Kommunikationseinstellungen für Terminal und
Steuerung.
• Netzknotenadressen von Terminal und
Steuerung.
• Anschlüsse zwischen Terminal und Steuerung.
Blinkend Keine Kommunikation eingerichtet. Bei
DF1-Terminals blinkt die Comm-Anzeige, bis eine
Applikation geladen wurde.
Fehler AUS (ohne Füllmuster) Normalbetrieb
EIN (konstant, ausgefüllt) Fehler erkannt. Setzen Sie das Terminal zurück, oder
schalten Sie es aus und anschließend wieder ein.
Existiert der Fehler danach immer noch, muss das
Terminal gewartet werden.
Blinkend Die Hardware funktioniert, aber im Terminal ist
keine Applikation geladen bzw. die aktuelle
Applikation ist fehlerhaft. Laden Sie den
Applikationsfile erneut in das Terminal.
DF1 Full Duplex
Comm Fault
PanelView Online
F3 MORE F4 EXIT
C
F2 RESET VIDEO F
F1 RUN MODE
Language
Communication
Preset Operations
CONFIGURATION MODE
