PanelView 300-Microterminal 57
41061-156-01(A)

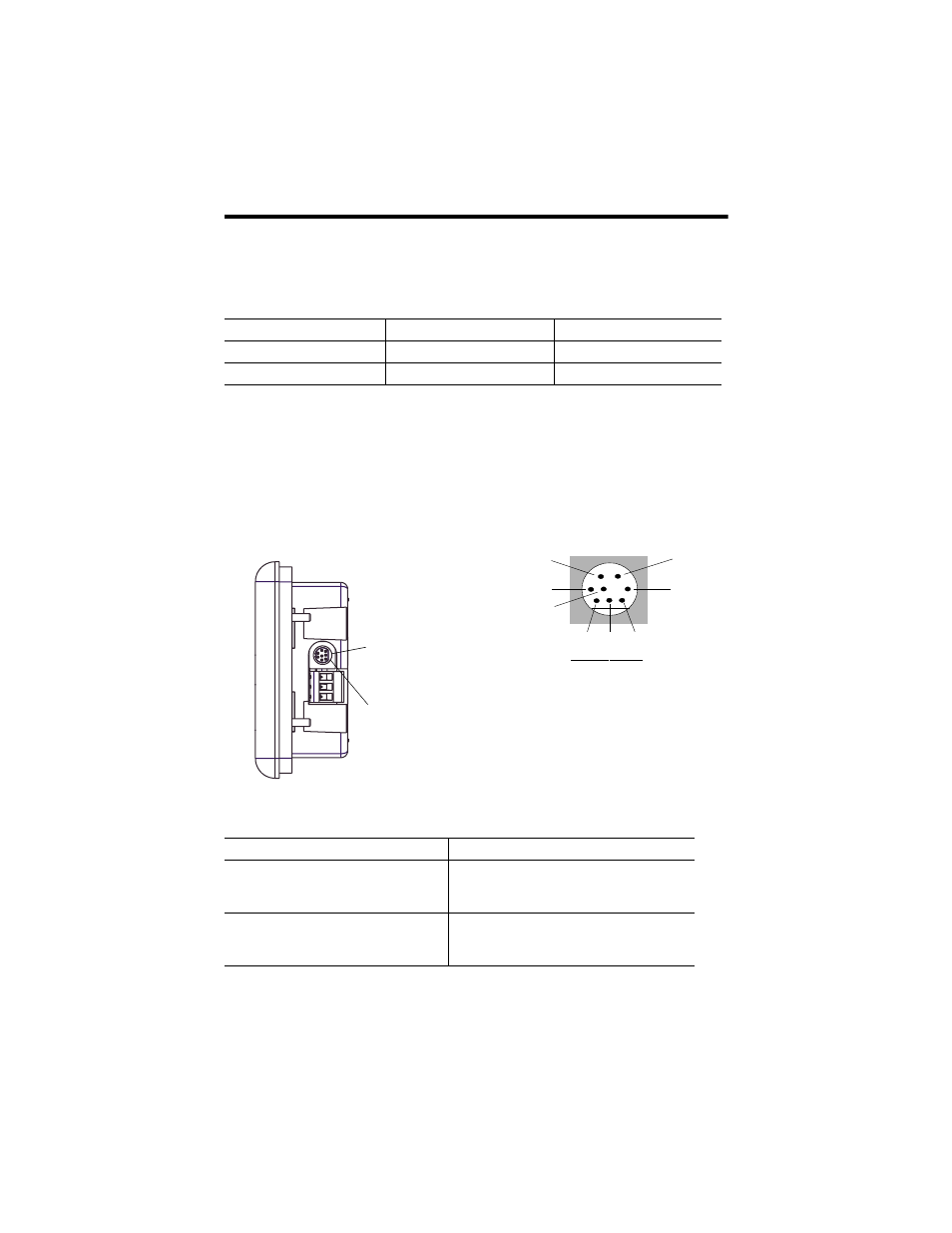

Verwenden des Kommunikationsanschlusses
Das PanelView 300 Microterminal steht in zwei Versionen zur Verfügung.
Beide Versionen verfügen über einen identischen RS-232-Kommunikations-
anschluss mit einem 8-poligen MicroLogix Mini-DIN-Anschluss. Der einzige
Unterschied besteht in der ab Werk vorinstallierten Protokollfirmware (DF1 oder
DH485). Beide Versionen der Protokollfirmware werden mit der Software
PanelBuilder32 geliefert. Sie können das Protokoll durch Herunterladen der
Firmware auf das Terminal ändern. Verwenden Sie hierfür das Windows-
Dienstprogramm PanelView MotherBoard Firmware Download
(WinMBFWDL). Dieses Dienstprogramm ist Teil der Software PanelBuilder32.
In der folgenden Tabelle sind die Kommunikationsparameter aufgeführt, die von
den Protokollen des RS-232-Kommunikationsanschlusses unterstützt werden.
Bestell-Nr. Kommunikationsanschluss Kommunikationsprotokoll
2711-M3A18L1 RS-232 DF1
2711-M3A19L1 RS-232 DH485
Kommunikationsverbindung Kommunikationsparameter
RS-232 oder DH-485 Punkt-zu-Punkt
Baudrate:
Maximale Entfernung
1200, 2400, 9600, 19.200 Baud
6,1 m
DF1 Voll-Duplex-Kommunikation
Baudrate
Maximale Entfernung
1200, 2400, 4800, 9600, 19.200 Baud
15,24 m
Stift Nr. Signal
1
NC (No Connection)
2 GND
3 RTS
4 RXD
5 NC (No Connection)
6 CTS
7 TXD
8 GND
1
3
2
5
4
8 7 6
RS-232
8-poliger Mini-DIN-
Anschluss
Der Anschluss wird für beide
Kommunikationstypen verwendet
(Kommunikation über eine
Steuerung und Übertragen von
Applikationsfiles).
