28 InView-Ethernet-TCP/IP-Modul
Publikation 2706-IN008D-MU-P – Oktober 2003
Montage des Moduls an den Anzeigen P72 und P74
Die InView-Anzeigen P72 und P74 besitzen keine Schiene zur Montage des Moduls.
Sie können die rückseitige Abdeckung entfernen und die Unterseite des Gehäuses
an einer Wand oder in einem Schaltschrank in der Nähe der Anzeige montieren.
Verwenden Sie zur Montage Schrauben (8-32 UNC-2A) mit einer Mindestlänge von
64 mm zuzüglich der Dicke der zur Montage vorgesehenen Oberfläche.

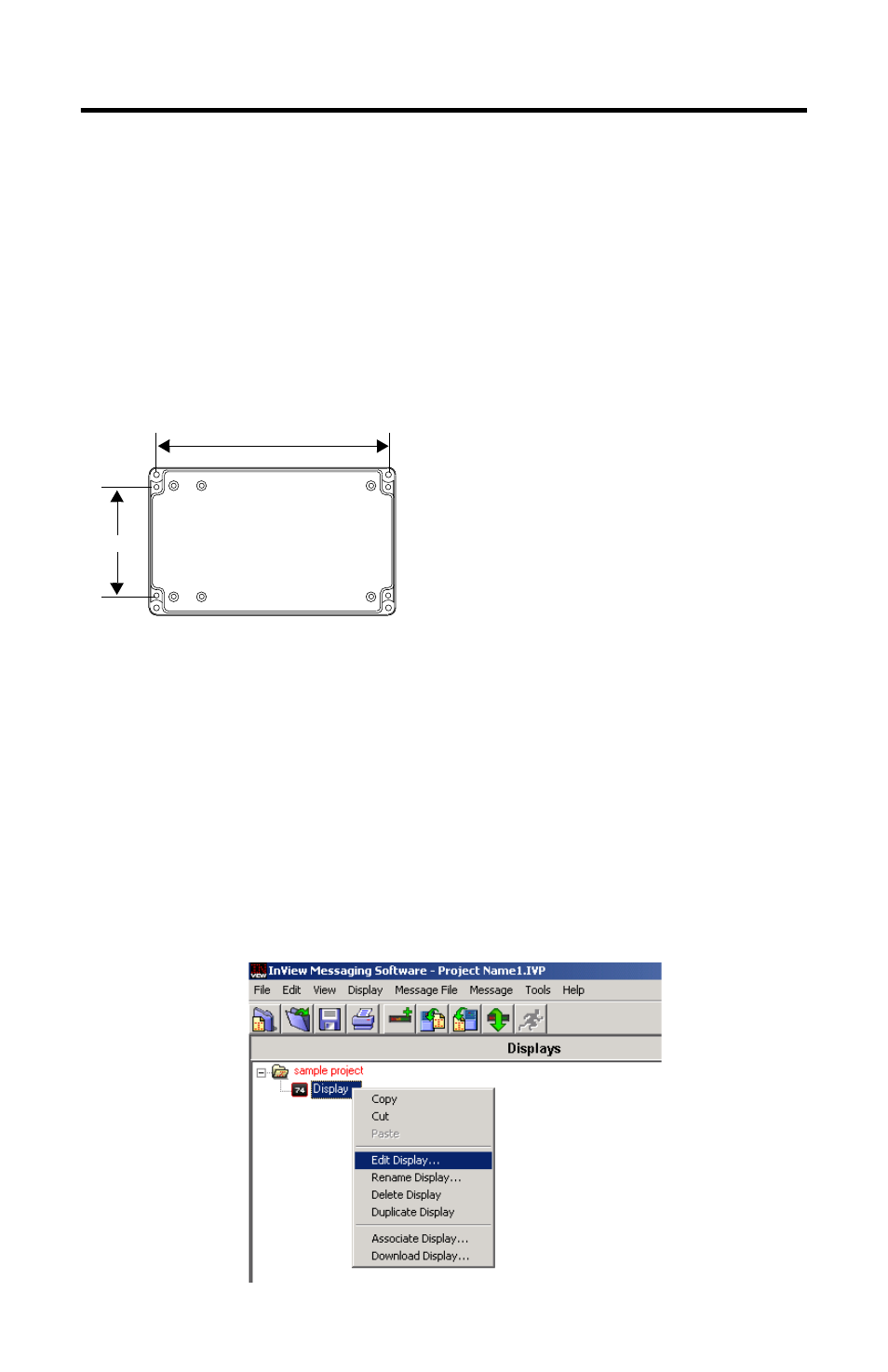

Die Abmessungen der vier Montagebohrungen sind nachfolgend angegeben.
Festlegen der IP-Adresse
Das Dienstprogramm zur Ethernet-TCP/IP-Konfiguration wird gemeinsam mit der
InView Messaging Software installiert. Wenn Sie die InView Messaging Software
zum ersten Mal ausführen, werden Sie aufgefordert, eine Anzeigen- und eine
Meldungsdatei zu erstellen. Nach dem Erstellen der Anzeige können Sie die
IP-Adresse des Moduls 2706-PENET1 konfigurieren.
1. Wählen Sie die erstellte Anzeige aus, die das Ethernet-Modul verwenden
wird. Klicken Sie mit der rechten Maustaste auf die Anzeige, und wählen Sie
Edit Display (siehe unten).
188 mm
88 mm
Gehäuse
