16 Module Ethernet TCP/IP InView

Publication 2706-IN008D-MU-P - Octobre 2003

5. Montez le serre-câble sur le boîtier de l’afficheur InView. Serrez l’écrou à la

main et effectuez un demi tour supplémentaire.

6. Connectez les câbles série entrants au bornier TB1.

7. Tournez le serre-câble jusqu’à ce que le capot soit bien en place.

8. Remettez le capot de l’alimentation en place à l’aide des six vis. Serrez les vis

avec un couple de 2,7 Nm.

9. Connectez le câble d’alimentation à une source d’alimentation.

CONSEIL

Veillez à positionner les câbles de façon à ce qu’ils ne se
coincent pas dans les vis lorsque vous remettrez le capot de
l’alimentation en place et pour qu’ils n’empêchent pas le bon
fonctionnement du ventilateur.

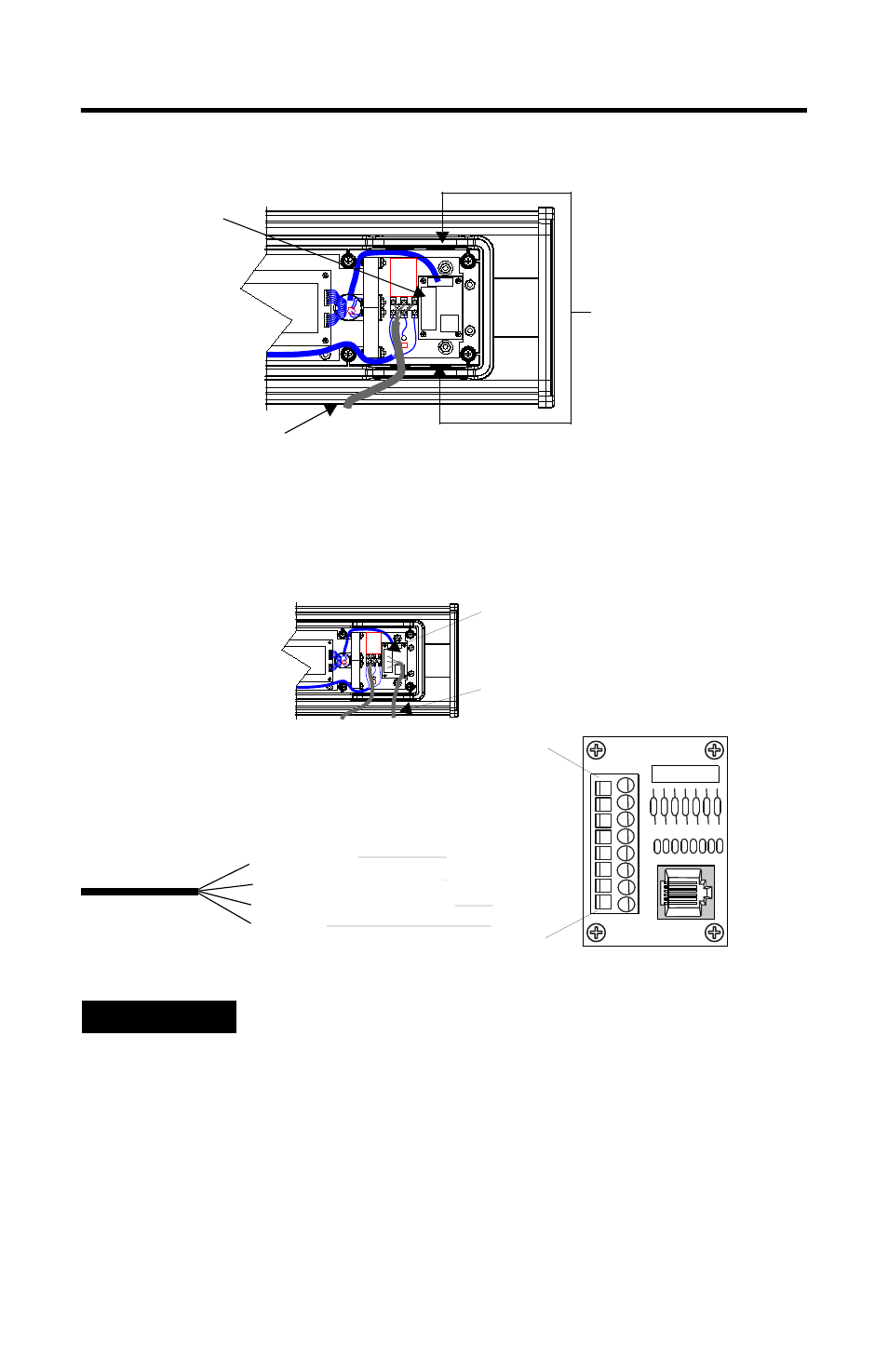

Ligne d’alimentation

Insérez le câble série avec le
serre-câble dans l’une des
ouvertures de conduit.

Bornier TB1 pour
la connexion série

Câbles série entrants

TB1

(NC) 8
(NC) 7
(NC) 6
(NC) 5

(RS-232 RX) 4

(RS-232 TX) 3

(+5V) 2

(GND) 1

Blanc (Réception)

Blanc/Bande noire (Emission)

Noir (Terre)

Noir/Bande blanche (Alimentation)

Bornier TB1
