Überblick
Ein serieller Server ist ein elektronisches Gerät, das serielle Daten in das und vom
Ethernet-Format umwandelt und so die Einbindung von Anzeigen und anderen
seriellen Geräten in ein Ethernet-Netzwerk ermöglicht.
Mit einem seriellen Server können Sie einfach und kostengünstig InView-Anzeigen
in ein vorhandenes Local Area Network (LAN) integrieren. Sie ersparen sich den
Aufbau eines separaten Anzeigennetzwerks und können die InView-Anzeigen
direkt in ihr bestehendes Ethernet-LAN einbinden. Dadurch können Sie über das
InView-ActiveX-Steuerelement Meldungen auslösen und Variablen von RSView32
oder anderen ActiveX-Containern aktualisieren.
Vorteile des InView-Ethernet TCP/IP-Moduls
Mit dem seriellen Server können Geräte direkt in das Ethernet-Netzwerk
eingebunden werden. Dadurch werden weniger Hostanschlüsse belegt, das
Terminal kann auf mehrere Hosts zugreifen, und die Verkabelung wird vereinfacht.
Im Lieferumfang des InView-Ethernet-TCP/IP-Moduls sind die benötigten Kabel
und ein Gehäuse des NEMA-Typs 4 zum Anschluss der InView-Anzeige an ein
Ethernet-Netzwerk enthalten.
Beschreibung des InView-Ethernet-TCP/IP-Moduls
Die Hauptkomponente des InView-Ethernet-TCP/IP-Moduls ist der
Lantronix MSS Lite B-Konverter zur Umwandlung von Ethernet-Daten in serielle
Daten.

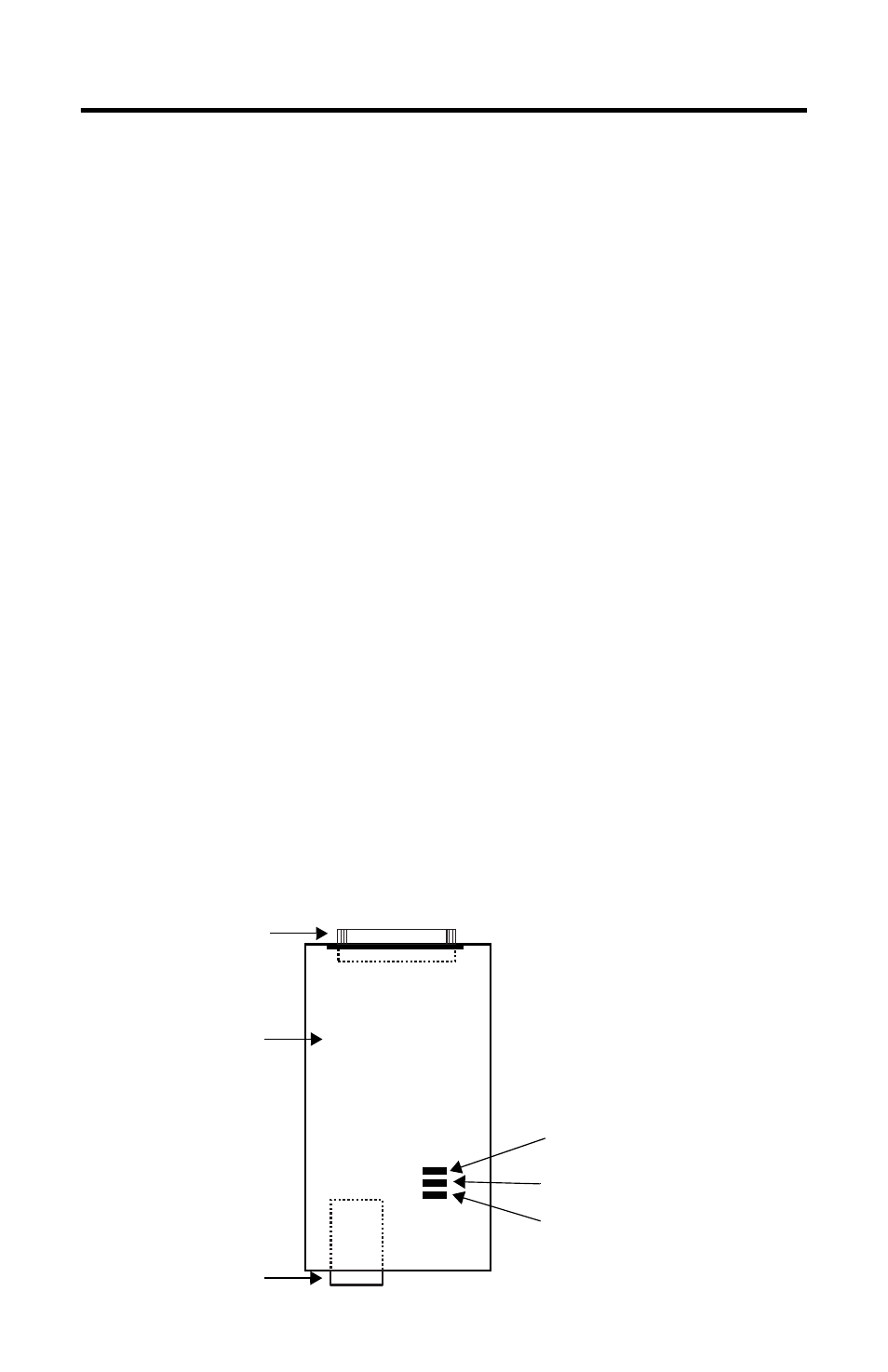

Ethernet-Adapter
Ethernet-Anschluss RJ45
Status-LEDs:
1. ACT (Aktivität)
2. LNK (Netzwerkverbindung)
3. PWR (Versorgungsspannung)
Serielle Schnittstelle DB25
