Montage du module sur les afficheurs P72 et P74
Les afficheurs InView P72 et P74 ne comportent pas de glissière pour le montage
du module. Vous avez la possibilité de retirer la plaque de montage et d’assembler
la partie inférieure du boîtier sur un mur ou un panneau situé près de l’afficheur.
Utilisez des vis (8-32 UNC-2A) d’au moins 6,5 mm, plus l’épaisseur de la surface de
montage.

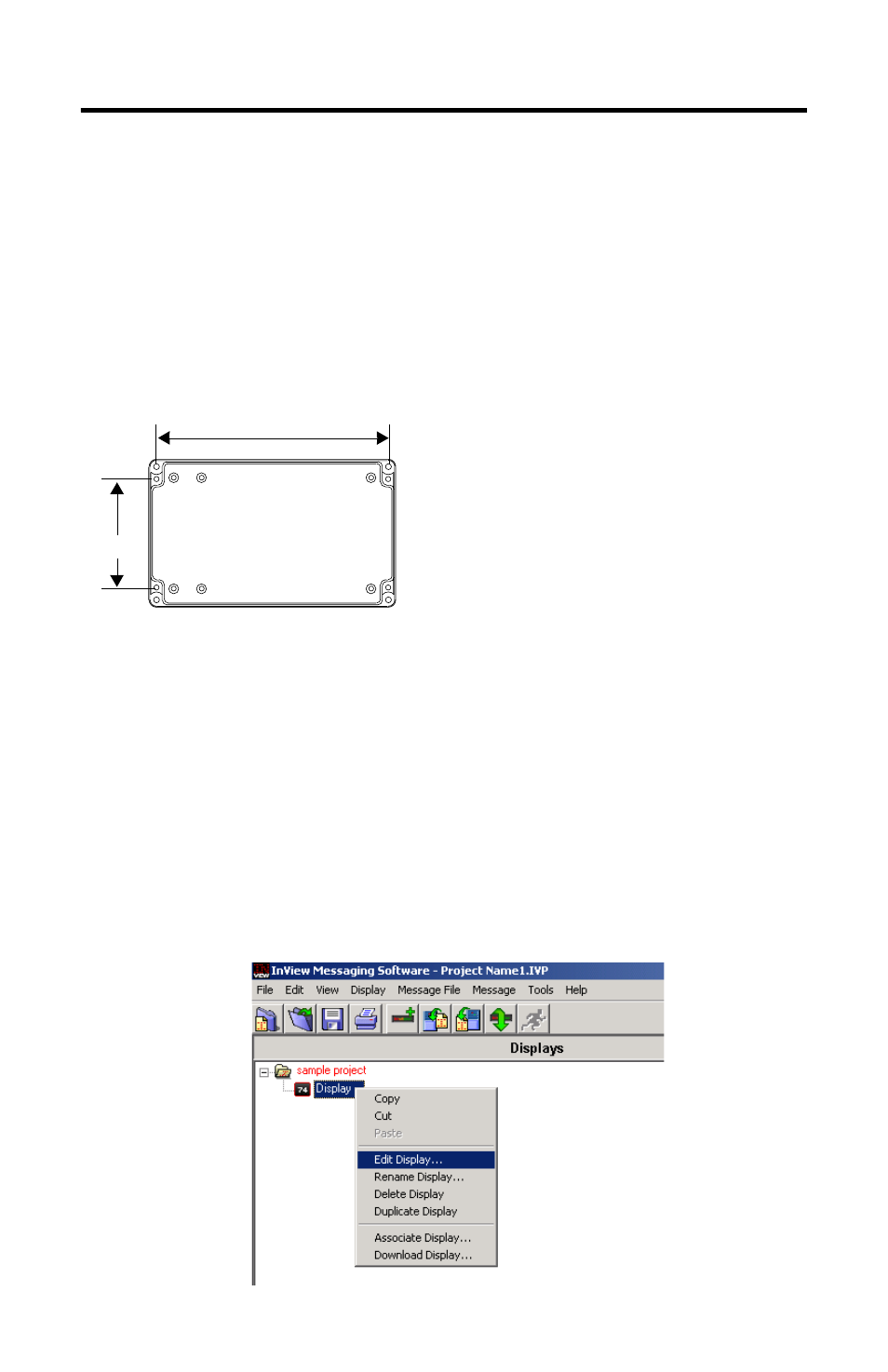

Les dimensions pour les quatre trous de fixation sont indiquées ci-dessous.
Définition de l’adresse IP
L’utilitaire de configuration Ethernet TCP/IP est installé en même temps que
l’ensemble logiciel Inview Messaging. Lorsque vous lancez le logiciel Inview
Messaging pour la première fois, il vous est demandé de créer un écran et un
fichier de messages. Dès que l’écran est créé, vous pouvez configurer l’adresse IP
du module 2706-PENET1.
1. Sélectionnez l’écran que vous avez créé et qui utilisera le module Ethernet.
Cliquez sur l’écran avec le bouton droit de la souris et sélectionnez Edit
Display (Editer l’écran) comme indiqué ci-dessous.
188 mm
88 mm
Boîtier
