7. Ziehen Sie die Kabelklemme an, bis die Abdeckung fest sitzt.

8. Setzen Sie die Netzteilabdeckung wieder auf und befestigen Sie sie mit den

sechs Schrauben. Anzugsdrehmoment für die Schrauben: 2,7 Nm.

9. Schließen Sie die Versorgungsspannung an.

Montage des Moduls an den Anzeigen P42, P43 und P44

Das InView-Ethernet-TCP/IP-Modul wurde für die Montage auf der Schiene der
InView-Anzeigen P42, P43 und P44 entwickelt. Auf der rückseitigen Abdeckung des
Moduls befinden sich Laschen zur Befestigung an der Schiene. Ziehen Sie die
Befestigungsschrauben an, bis sie ganz an der rückseitigen Abdeckung anliegen.

TIPP

Vergewissern Sie sich, dass die Drähte so platziert sind, dass
sie nicht an den Schrauben hängenbleiben, wenn die
Netzteilabdeckung wieder angebracht wird. Außerdem ist
darauf zu achten, dass sie den Lüfterbetrieb nicht
beeinträchtigen.

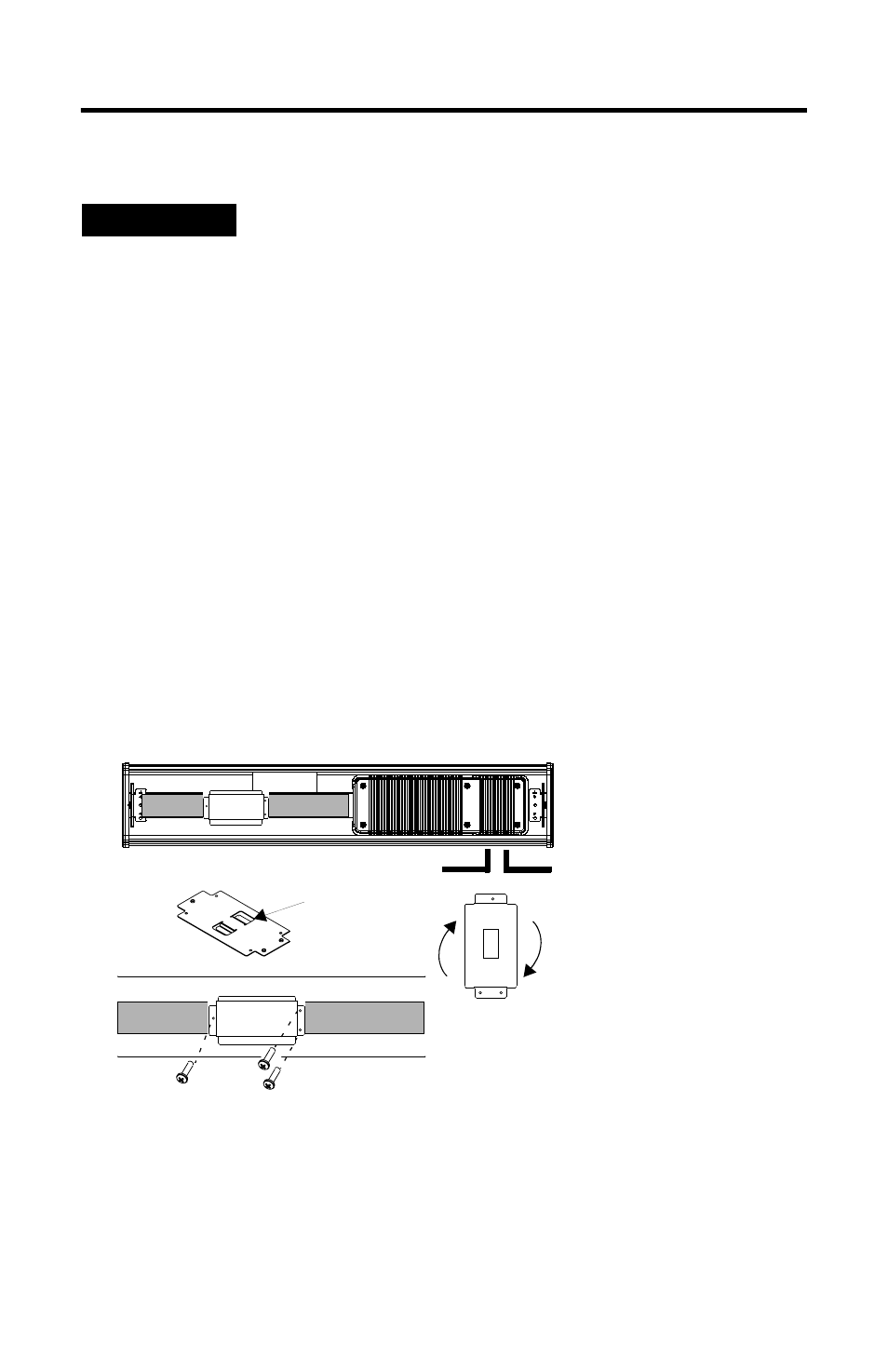

Um die Montage zu vereinfachen,
sollten Sie das Modul um 90 Grad
drehen, sodass die
Montagebohrungen oben und unten
liegen. Drehen Sie das Modul im
Uhrzeigersinn, bis es horizontal zur
Schiene ausgerichtet ist.

Netzanschlusskabel

Serielles Kabel

Rückseitige
Abdeckung mit
Laschen
