Page 88

88
Pubblicazione 1763-IN001C-MU-P – Settembre 2007
Per contribuire a ridurre gli effetti dei disturbi ambientali sui segnali analogici,
possono essere presi diversi specifici provvedimenti:
• installare il sistema MicroLogix 1100 in una custodia con classificazione
adeguata (NEMA). Accertarsi che il sistema MicroLogix 1100 sia
correttamente messo a terra.
• utilizzare cavo Belden #8761 per il cablaggio dei canali analogici,
assicurandosi che il filo di drenaggio e lo schermo a foglio siano
correttamente messi a terra.
• instradare il cavo Belden separatamente da qualsiasi cablaggio in ca.
Una immunità supplementare ai disturbi può essere ottenuta posando i cavi
in una conduttura messa a terra.

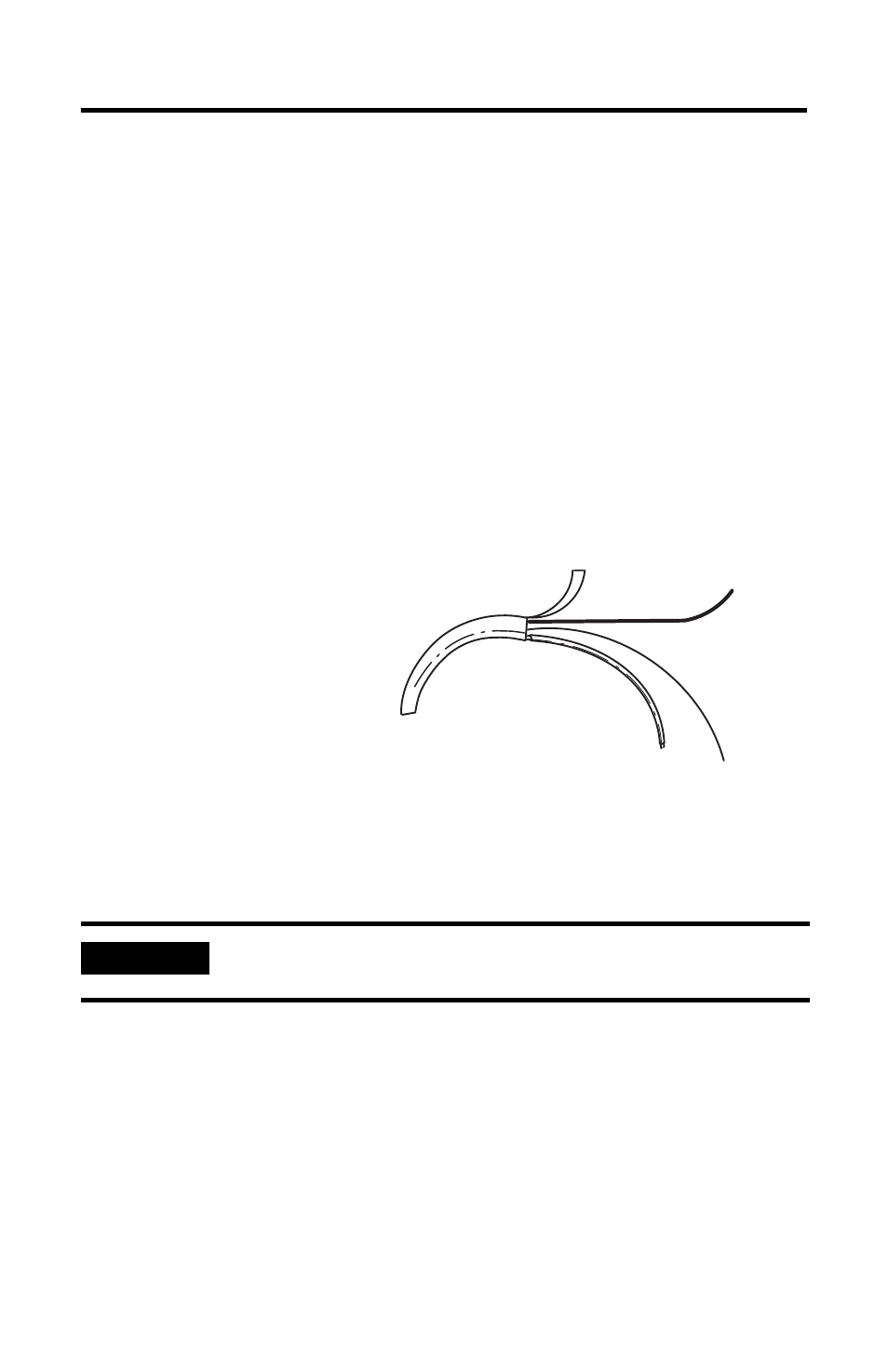

Messa a terra del cavo analogico
Utilizzare un cavo di
comunicazione schermato
(Belden #8761). Il cavo
Belden ha due fili per il
segnale (uno nero e uno
chiaro), un filo di drenaggio
ed uno schermo a foglio.
Il filo di drenaggio e lo
schermo a foglio devono
essere messi a terra ad una
sola estremità del cavo.
IMPORTANTE
Non mettere a terra il filo di drenaggio e lo schermo a foglio ad entrambe le estremità del
cavo.
Schermo a foglio
Filo nero
Filo di
drenaggio
Filo chiaro
Isolamento
