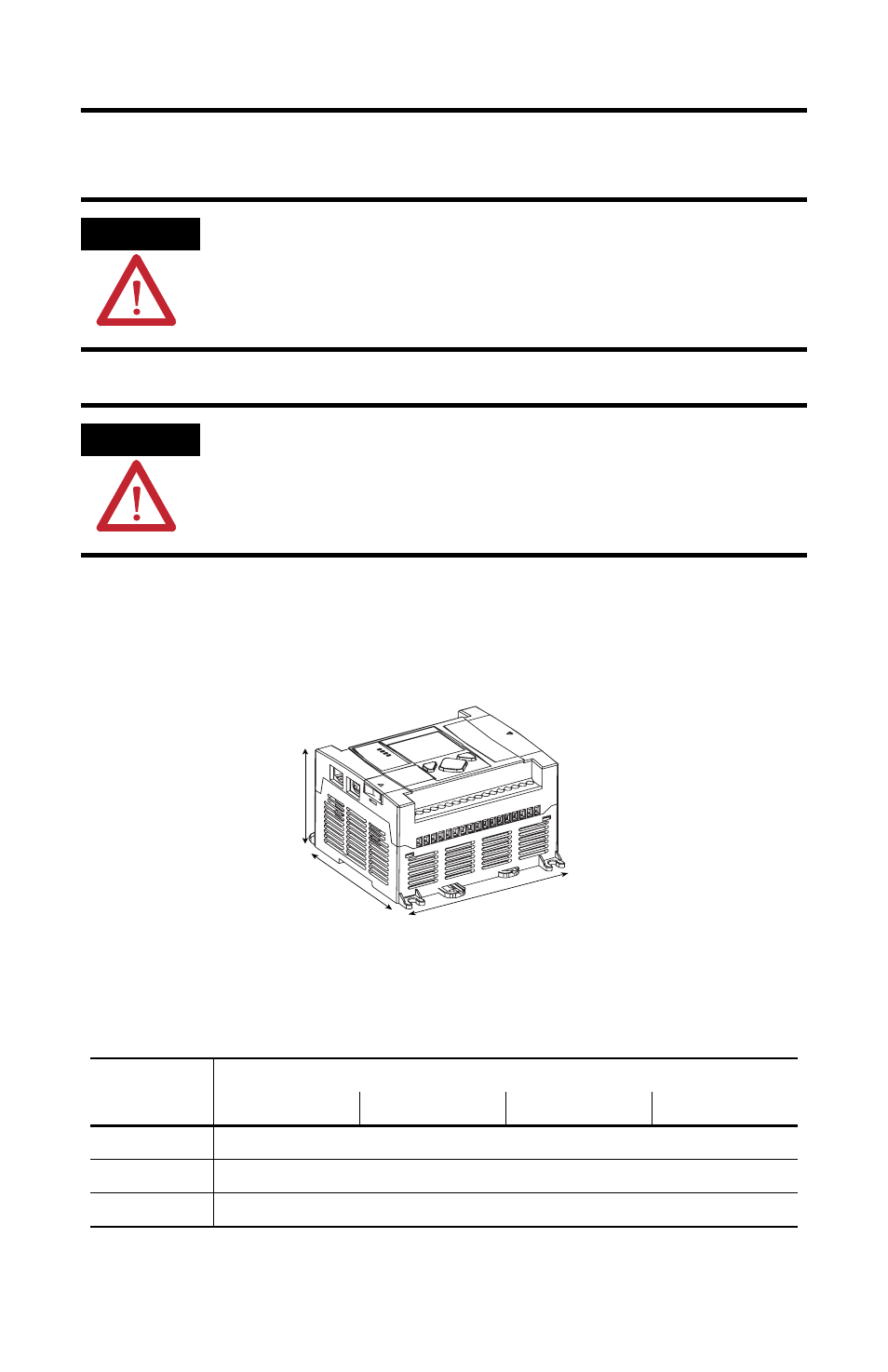

Dimensiones para el montaje
ATENCIÓN
No se puede usar montaje vertical por razones térmicas.
ATENCIÓN
Tenga cuidado con las rebabas metálicas producidas al taladrar los agujeros de
montaje para el controlador u otros equipos que se encuentren en el envolvente o
panel. Estos fragmentos podrían caer dentro del controlador y causar daños. No
taladre orificios encima de un controlador ya montado si se ha retirado la tira
protectora.
Dimensión
1763-
L16AWA
L16BWA
L16BBB
L16DWD
A
90 mm (3.5 pulg.)
B
110 mm (4.33 pulg.)
C
87 mm (3.43 pulg.)
C
B
A
1763-L16AWA, 1763-L16BWA, 1763-L16BBB, 1763-L16DWD
