Separación entre controladores, Montaje en riel din – Rockwell Automation 1763-L16xxx MicroLogix 1100 Programmable Controllers Installation Instructions User Manual
Page 110

110
Publicación 1763-IN001C-MU-P – Septiembre 2007

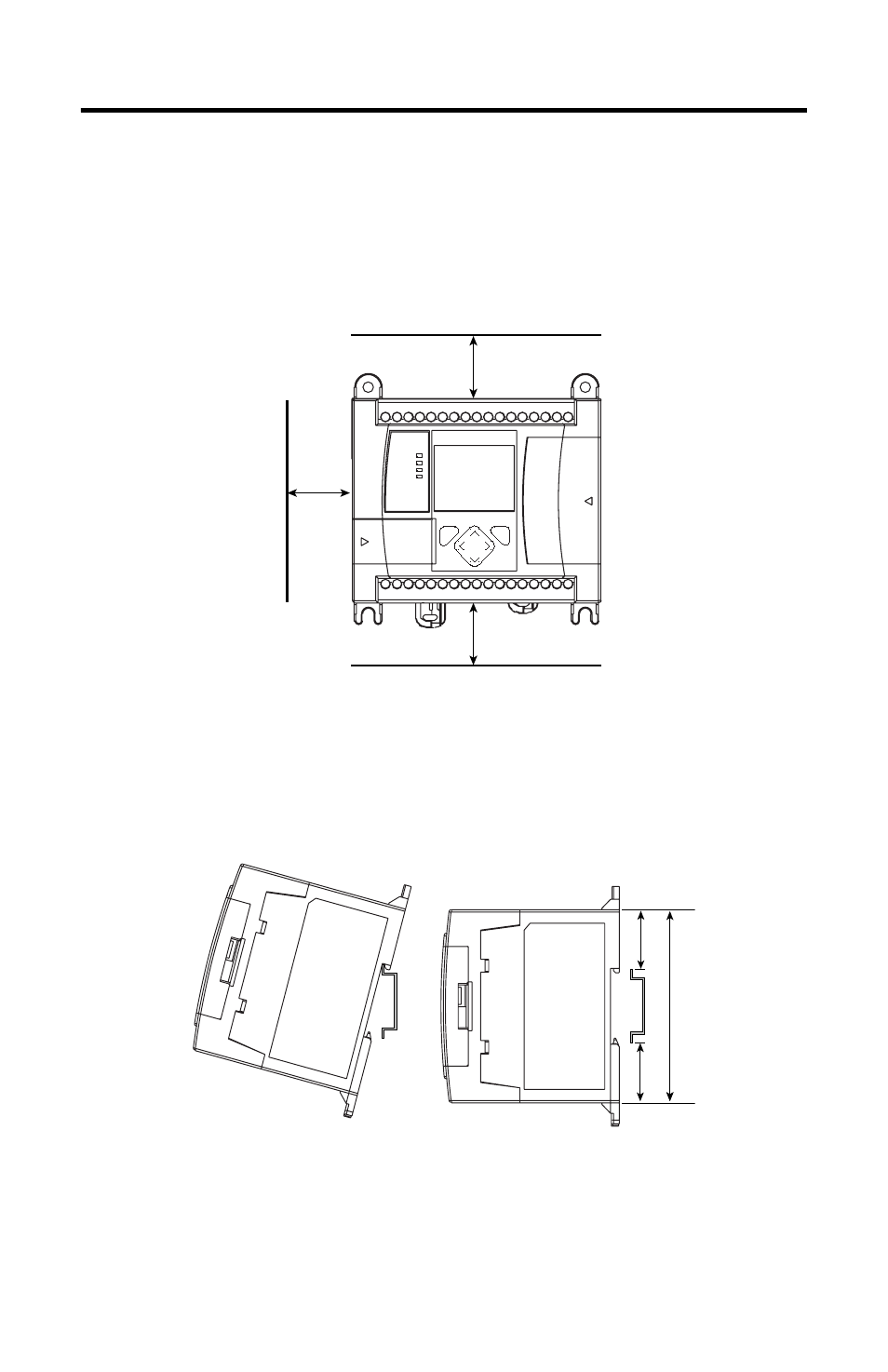

Separación entre controladores
El controlador debe montarse horizontalmente de modo que las E/S de expansión
estén situadas a la derecha del mismo. Deje 50 mm (2 pulg.) de espacio por todos
los lados excepto por el lado derecho, como se muestra a continuación, para lograr
una ventilación adecuada.
Montaje en riel DIN
La extensión máxima del seguro es de 14 mm (0.55 pulg.) en posición abierta. Use
un destornillador de punta plana para retirar el controlador. El controlador puede
montarse en rieles DIN EN50022-35x7.5 o EN50022-35x15. A continuación se
muestran las dimensiones para montaje en rieles DIN.
ESC
OK
Parte superior
Parte
lateral
Parte inferior
A
B
C
