87
Pubblicazione 1763-IN001C-MU-P – Settembre 2007

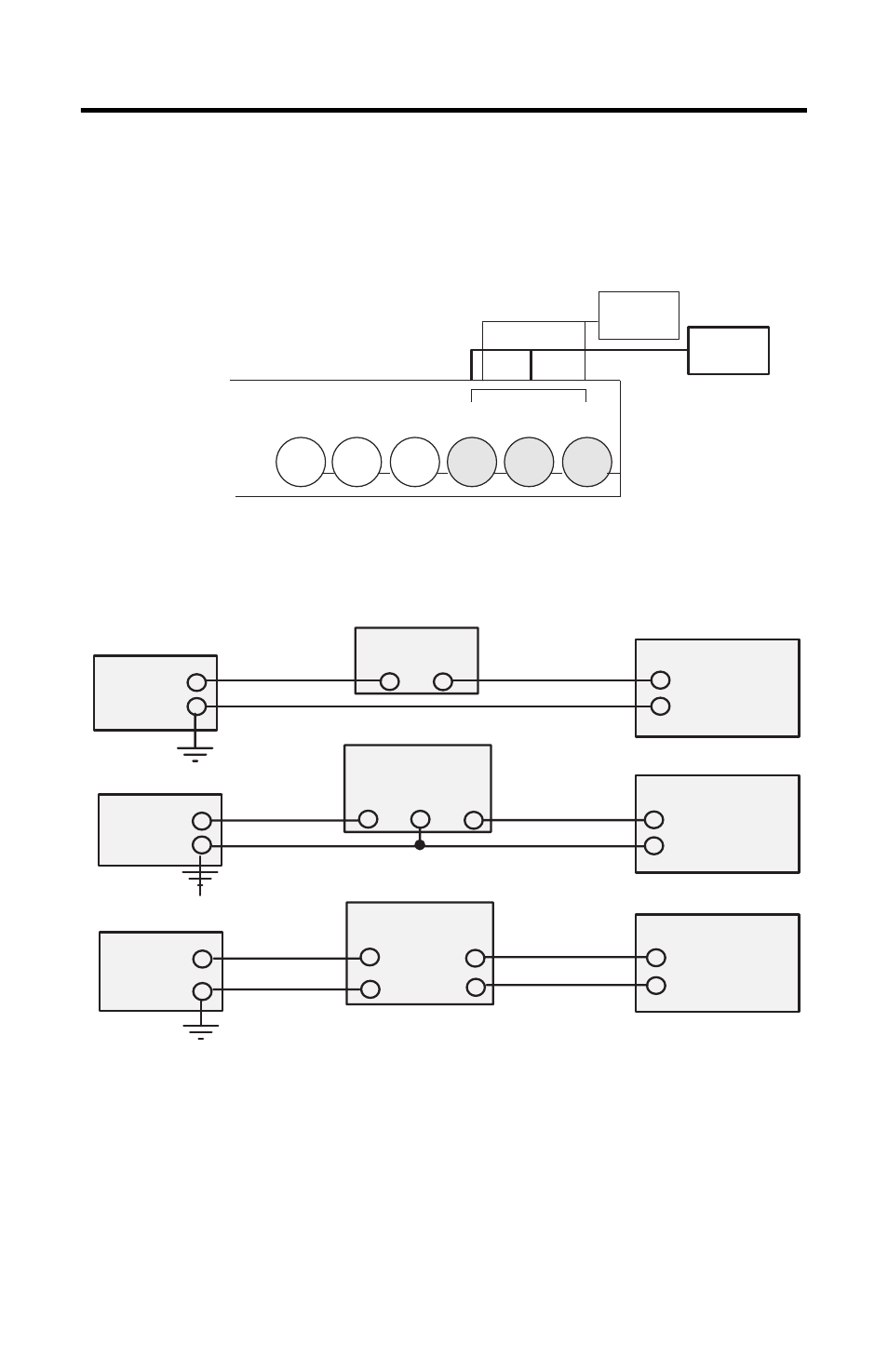

Cablaggio dei canali analogici
I circuiti di ingresso analogici possono monitorare i segnali di tensione e convertirli
in dati digitali seriali.
Il controllore non garantisce alimentazione di anello degli ingressi analogici.
Utilizzare un’alimentazione che corrisponda alle specifiche del trasmettitore, come
mostrato sotto.
Riduzione dei disturbi elettrici sui canali analogici
Gli ingressi sui canali analogici utilizzano filtri digitali ad alta frequenza che
riducono significativamente gli effetti dei disturbi elettrici sui segnali di ingresso.
Tuttavia, a causa della varietà di applicazioni e di ambienti in cui sono installati ed
utilizzati i controllori analogici, è impossibile assicurare che tutti i disturbi
ambientali vengano rimossi dai filtri di ingresso.
IA
COM
IV1(+)
IV2(+)
Sensore 2
(V) Tensione
Sensore 1
(V) Tensione
IV1(+) or IV2(+)
IA COM
IV1(+) or IV2(+)
IA COM
+
-
+
-
+
-
IV1(+) or IV2(+)
IA COM
+
-
+
-
GND
+
-
Trasmettitore
Trasmettitore
Trasmettitore
Trasmettitore
Alimentatore
Segnale
Alimentatore
Segnale
Controllore
Controllore
Controllore
Alimen-
tatore
Trasmettitore a 3 fili
Trasmettitore a 4 fili
Trasmettitore a 2 fili
Alimen-
tatore
Alimen-
tatore:
