Suppression des parasites – Rockwell Automation 1763-L16xxx MicroLogix 1100 Programmable Controllers Installation Instructions User Manual
Page 19

19
Publication 1763-IN001C-MU-P – Septembre 2007

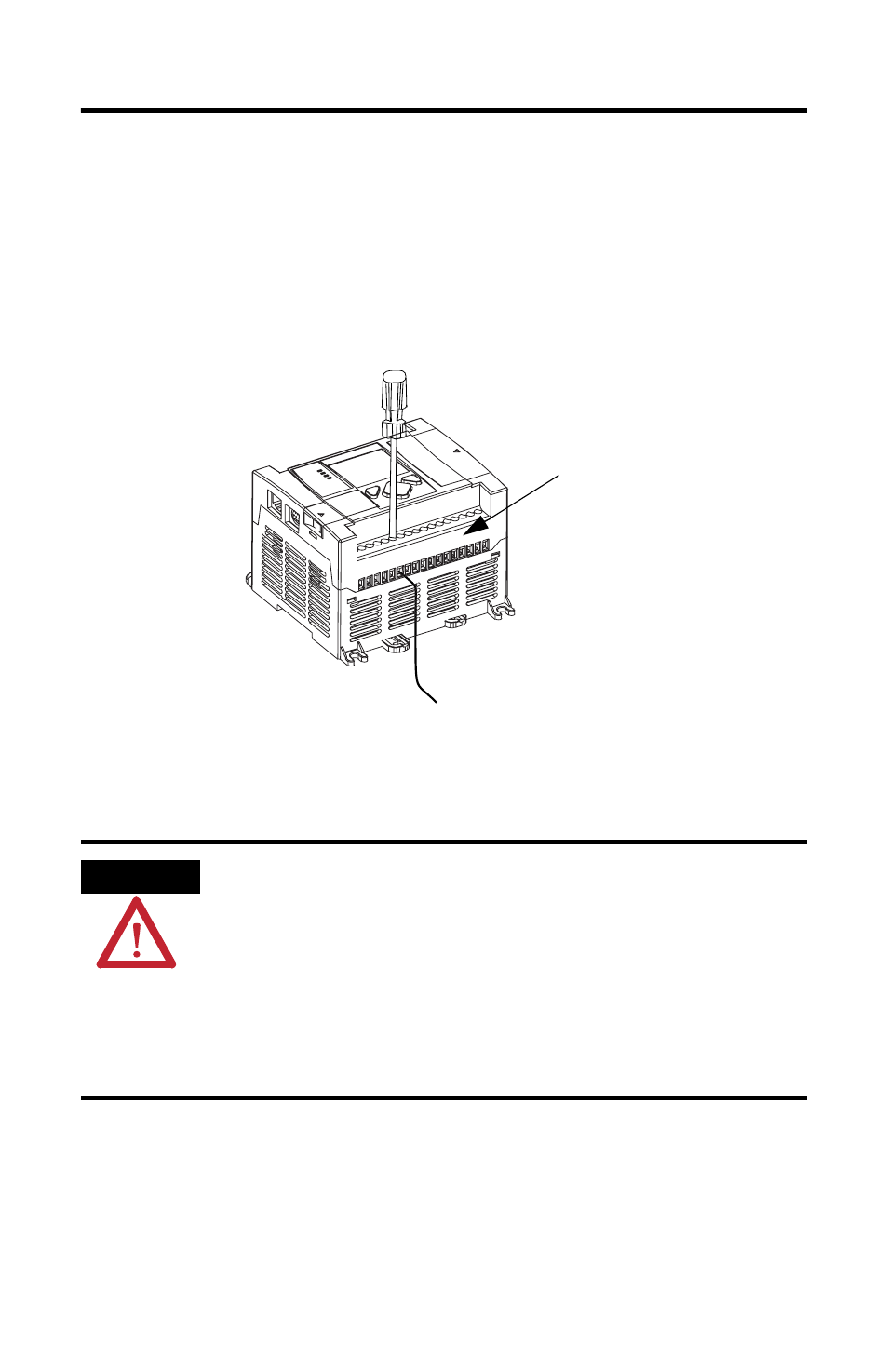

2. Insérez-le dans une borne ouverte.
3. A l’aide d’un petit tournevis plat, serrez la vis de la borne. Pour garantir que
le fil est bien maintenu dans la borne, serrez-le selon un nominal de
0,56 Nm.
Le diamètre de la tête des vis des bornes est de 5,5 mm.
Suppression des parasites
ATTENTION
Les appareils à charge inductive, comme les démarreurs et les électroaimants,
requièrent l’utilisation d’un dispositif de suppression des parasites afin de protéger la
sortie de l’automate. La commutation de charges inductives sans dispositif de
suppression des parasites peut réduire considérablement la durée de vie des contacts
à relais ou détériorer les sorties transistor. Avec un dispositif antiparasites, vous
diminuez également les effets des tensions transitoires dues à une coupure du
courant vers l’appareil à charge inductive, et empêchez le rayonnement des parasites
électriques dans le câblage du système. Pour de plus amples informations sur la
suppression des parasites, reportez-vous au manuel utilisateur des automates
MicroLogix 1100 (publication 1763-UM001).
Bornier avec bornes à cage (à vis)
