Soppressione dei picchi – Rockwell Automation 1763-L16xxx MicroLogix 1100 Programmable Controllers Installation Instructions User Manual
Page 85

85
Pubblicazione 1763-IN001C-MU-P – Settembre 2007

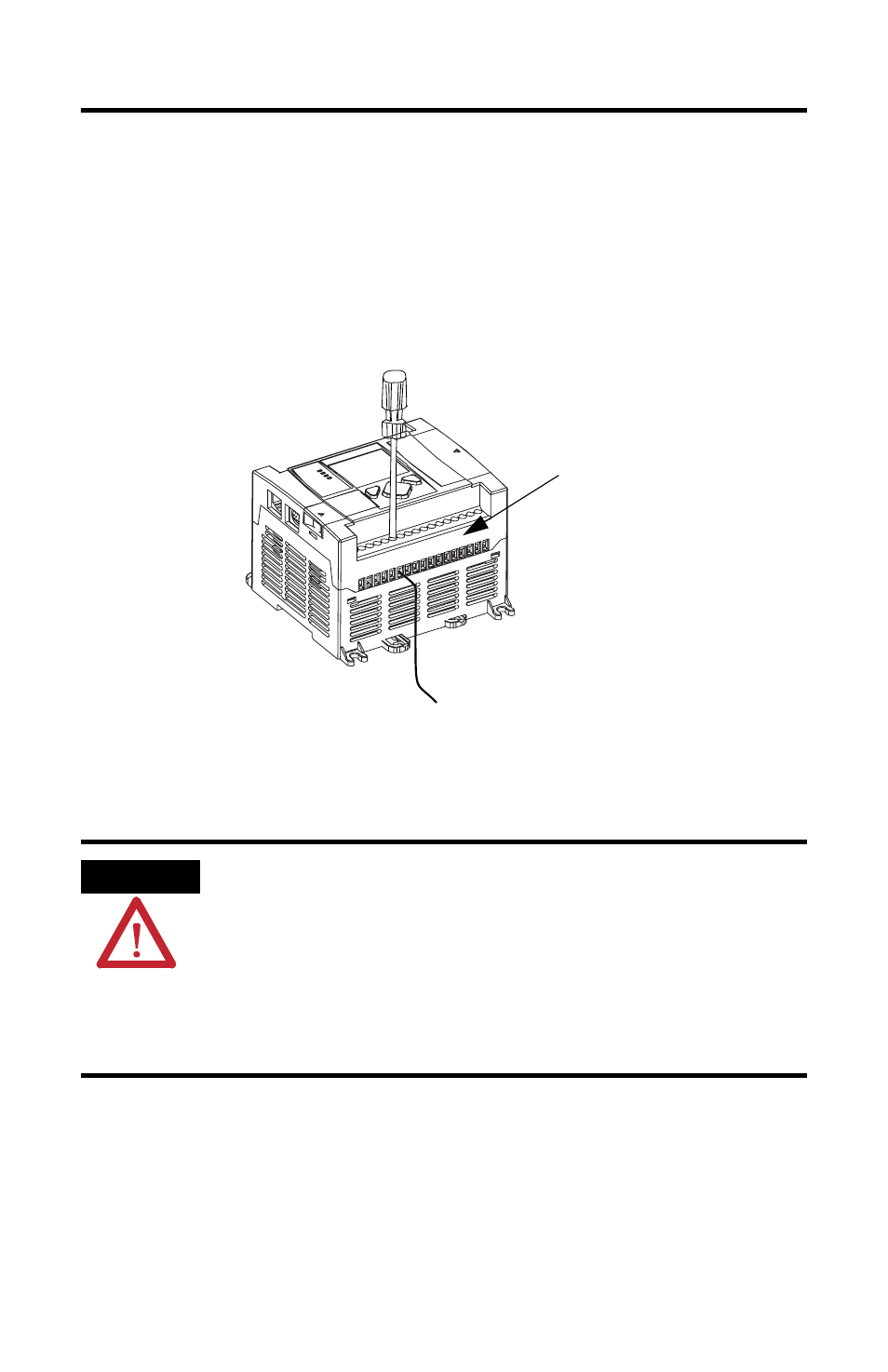

2. Inserirla in un morsetto aperto.
3. Utilizzando un piccolo cacciavite piatto, stringere la vite del morsetto. Per
accertarsi che il filo conduttore venga fissato nel morsetto, stringerlo con una
coppia di 0,56 Nm (5.0 poll.-lb).
Il diametro della testa della vite del morsetto è 5,5 mm.
Soppressione dei picchi
ATTENZIONE
Carichi induttivi quali avviatori motore e solenoidi richiedono un qualche tipo di
soppressione dei picchi per proteggere l’uscita del controllore. Commutare carichi
induttivi senza soppressione dei picchi può ridurre significativamente la durata dei
contatti a relè o danneggiare le uscite a transistor. Utilizzando la soppressione si
riducono anche gli effetti dei transitori di tensione causati dall’interruzione di
corrente a quel dato dispositivo induttivo, e si impedisce l’irradiazione di disturbi
elettrici ai cavi del sistema. Consultare MicroLogix 1100 Programmable Controller
User Manual, pubblicazione 1763-UM001, per ulteriori informazioni sulla
soppressione dei picchi.
Morsetti a vite
