Verdrahtung der analogkanäle – Rockwell Automation 1763-L16xxx MicroLogix 1100 Programmable Controllers Installation Instructions User Manual
Page 54

54
Publikation 1763-IN001C-MU-P – September 2007

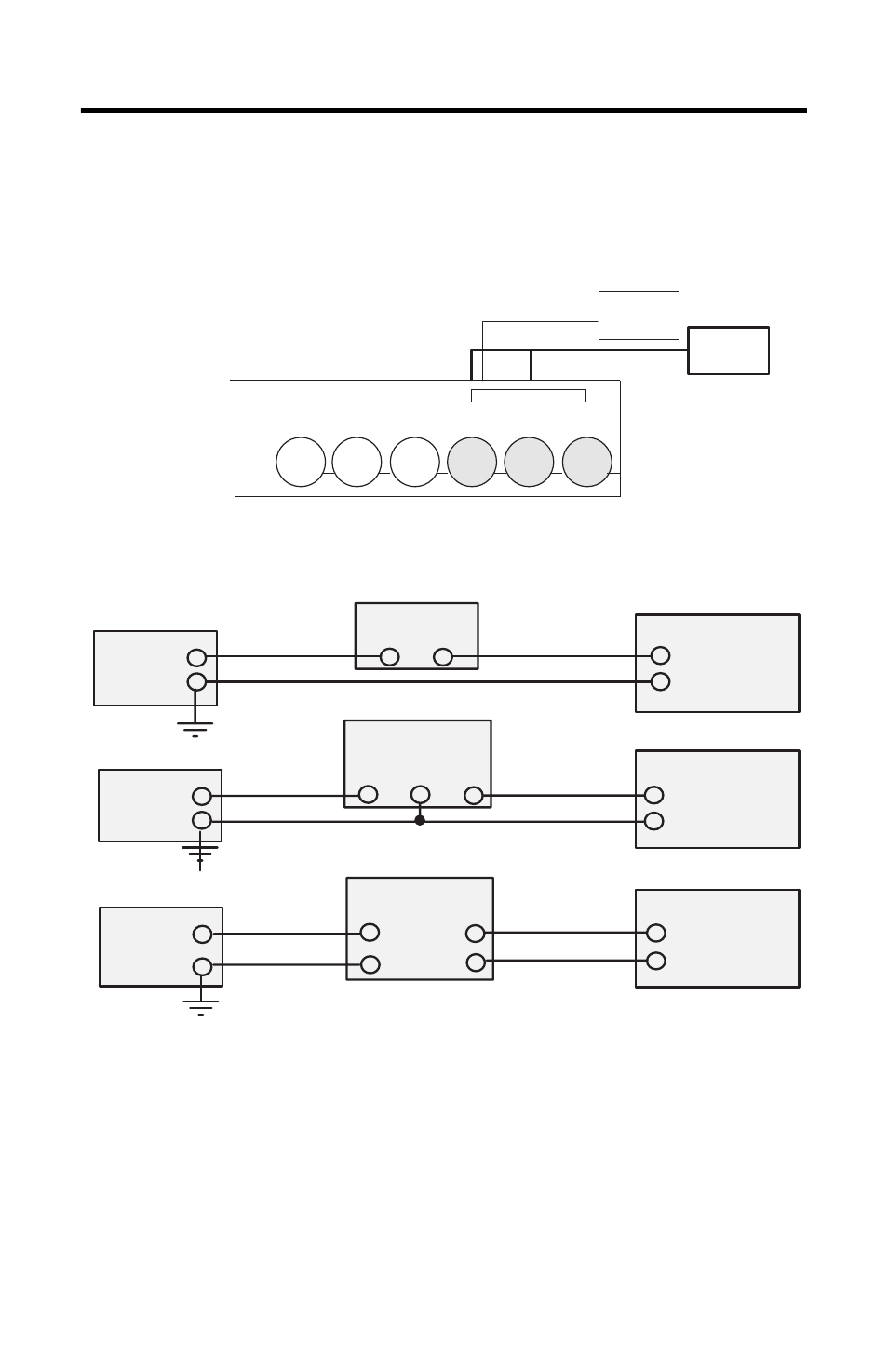

Verdrahtung der Analogkanäle
Analoge Eingangsschaltkreise können Spannungssignale überwachen und in
serielle digitale Daten konvertieren.
Die Steuerung liefert keine Schleifenspannung für analoge Eingänge. Verwenden
Sie ein Netzgerät, das den oben aufgeführten Transmitterspezifikationen entspricht.
Minimierung der elektrischen Störungen in analogen Kanälen
Eingänge auf analogen Kanälen nutzen digitale Hochfrequenzfilter, wodurch die
Auswirkungen von elektrischen Störungen in Eingangssignalen beträchtlich
reduziert werden. Aufgrund der vielfältigen Anwendungen und Umgebungen, in
denen analoge Steuerungen zum Einsatz kommen, kann jedoch unmöglich
sichergestellt werden, dass alle Umgebungsstörungen durch die Eingangsfilter
abgehalten werden.
IA
COM
IV1(+)
IV2(+)
Sensor 2
(V) Spannung
Sensor 1
(V) Spannung
IV1(+) or IV2(+)
IA COM
IV1(+) or IV2(+)
IA COM
+
-
+
-
+
-
IV1(+) or IV2(+)
IA COM
+
-
+
-
GND
+
-
Transmitter
Transmitter
Transmitter
Transmitter
Versorgung
Signal
Versorgung
Signal
Steuerung
Steuerung
Steuerung
Netz-
spannung
3-Draht-Transmitte
4-Draht-Transmitte
2-Draht-Transmitte
Netz-
spannung
Netz-
spannung
