page 64 — dca20SpXU4F Servpro™ • operation and partS manUal — rev. #0 (07/16/14)

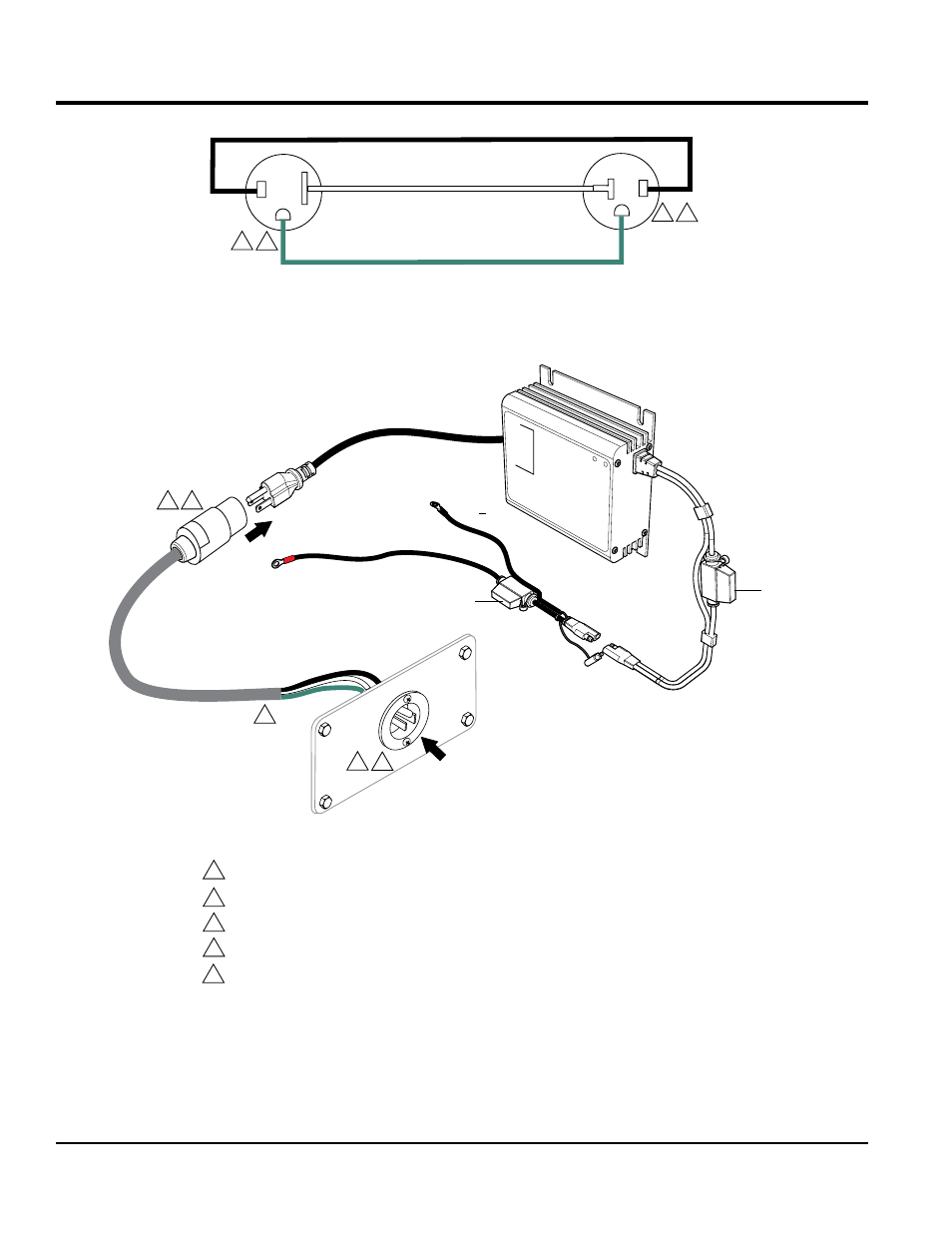

battery CharGer WiriNG DiaGraM

DC+

TO STARTER “B”

TERMINAL

DC

BLACK 14 AWG. LINE (L)120VAC INPUT

WHITE 14 AWG. NEUTRAL (N)

GREEN 14 AWG. GROUND (G)

1

2

3

4

BLK

WHT

GRN

120 V

AC INPUT

AC POWER

CORD

7.5 AMP

FUSE

7.5 AMP

FUSE

TO CHASSIS

GROUND

3

1

2

4

A

B

B

A

120 VAC INPUT, INSERT EXTERNAL

POWER CORD HERE.

NEMA 5-15, 15A, 120 VAC, P/N EE6176 (HBL5278C/HUBBLE RECEPTACLE).

NOTES:

1

2

RECEPTACLE IS MOUNTED ON OUTPUT TERMINAL PANEL ASSY.

20 AMP, 5-20R RECEPTACLE, P/N EE6131 (HBL5369C/HUBBLE RECEPTACLE).

3

4

CORD, CAROL 3/C 14 AWG., P/N EE56557.

5

5

RECEPTACLE IS MOUNTED UNDERNEATH CONTROL BOX.

BA

TTER

Y

CHARGER
