Elektrische Installation
Verdrahtung
Betrieb mit anderem Versorger
4

29 EDKCSEK002 DE/EN/FR 2.0
4.4.2 Betrieb mit anderem Versorger

Stop!
ƒ Frühestens 1 Sekunde nach dem Netzeinschalten darf die
Ladestrombegrenzung überbrückt werden (X26 = HIGH).
ƒ Antriebsregler erst freigeben (X6/SI1 = HIGH), wenn die
Ladestrombegrenzung überbrückt ist.
t [s]
HIGH (1)
LOW (0)
ECSx : X6/SI1 ü
t [s]
100 %
0 %
t [s]
HIGH (1)
LOW (0)
ECSxK: X26 (24 V DC)
t [s]
HIGH (1)
LOW (0)
K1
U
ZK
1
ECSXK011

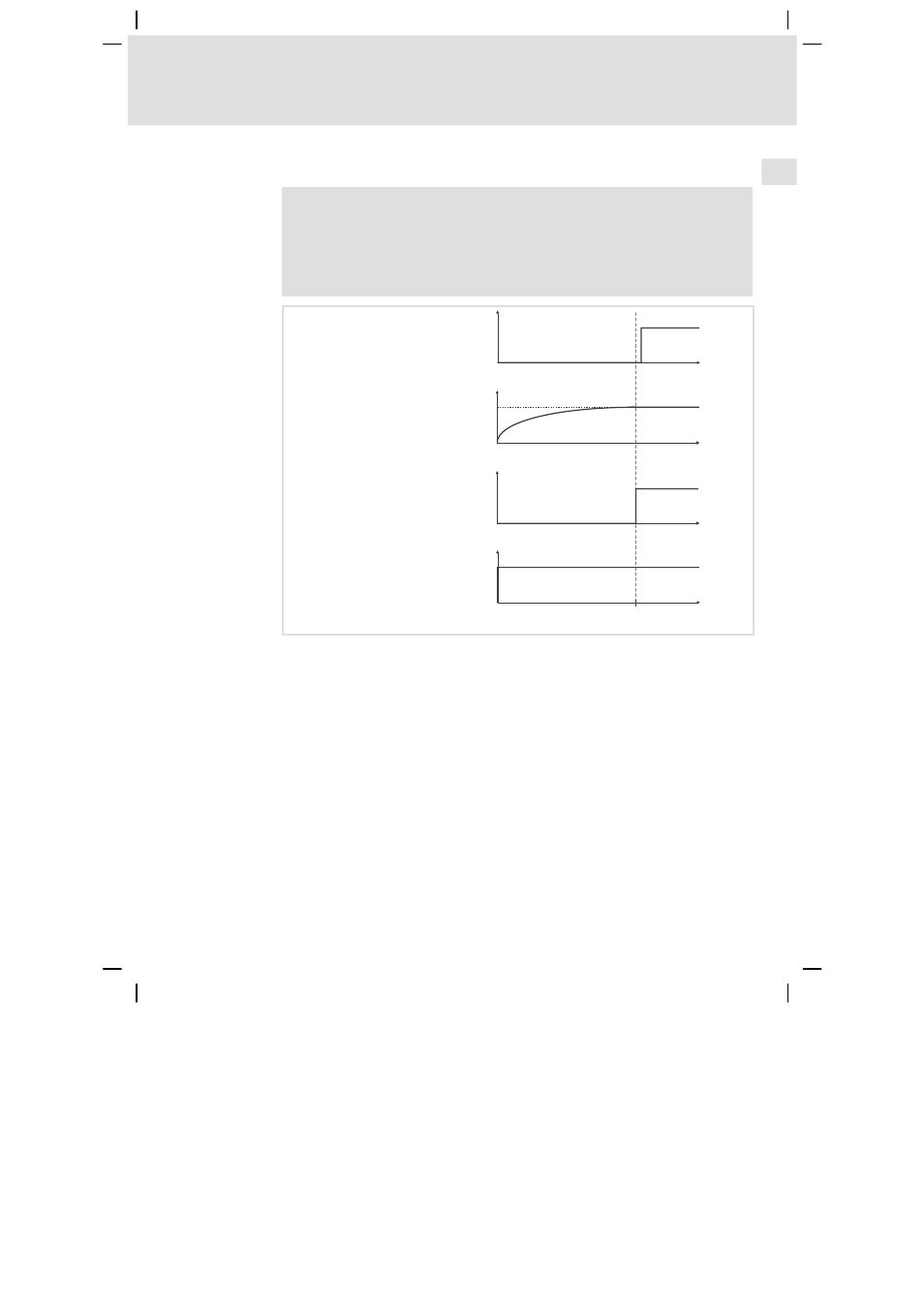

Abb. 4-3 Pegel-Zeit-Diagramme bei Betrieb mit anderem Versorger
ECSx Achsmodul der Reihe ECS
U
ZK
DC-Zwischenkreisspannung
ECSxK Kondensatormodul der Reihe ECS
K1 Netzschütz
