Elektrische Installation
Verdrahtung
Betrieb mit Versorgungsmodul ECSxE
4

27 EDKCSEK002 DE/EN/FR 2.0
4.4 Verdrahtung
Installieren Sie das Kondensatormodul zwischen dem Versorgungsmodul und
dem/den Achsmodul(en).
Ist die Gesamtleitungslänge im Zwischenkreisverbund > 5 m, installieren Sie
das Kondensatormodul möglichst nah am Achsmodul mit der größten Leistung.
4.4.1 Betrieb mit Versorgungsmodul ECSxE

Stop!
ƒ Die Ladestrombegrenzung (X26) des Kondensatormoduls
dauerhaft überbrücken (X26 = HIGH).
ƒ Antriebsregler erst freigeben (X6/SI1 = HIGH), wenn das
Versorgungsmodul ECSxE ”Betriebsbereitschaft” meldet
(X6/DO1 = HIGH).
t [s]
HIGH (1)
LOW (0)
ECSx : X6/SI1 ü
ECSxE: X6/DO1
t [s]
100 %
0 %
t [s]
HIGH (1)
LOW (0)
ECSxK: X26 (24 V DC)
ECSxE: X6/DI1
ECSxE: X6/DI2
t [s]
HIGH (1)
LOW (0)
K1
U
ZK
ECSXK010

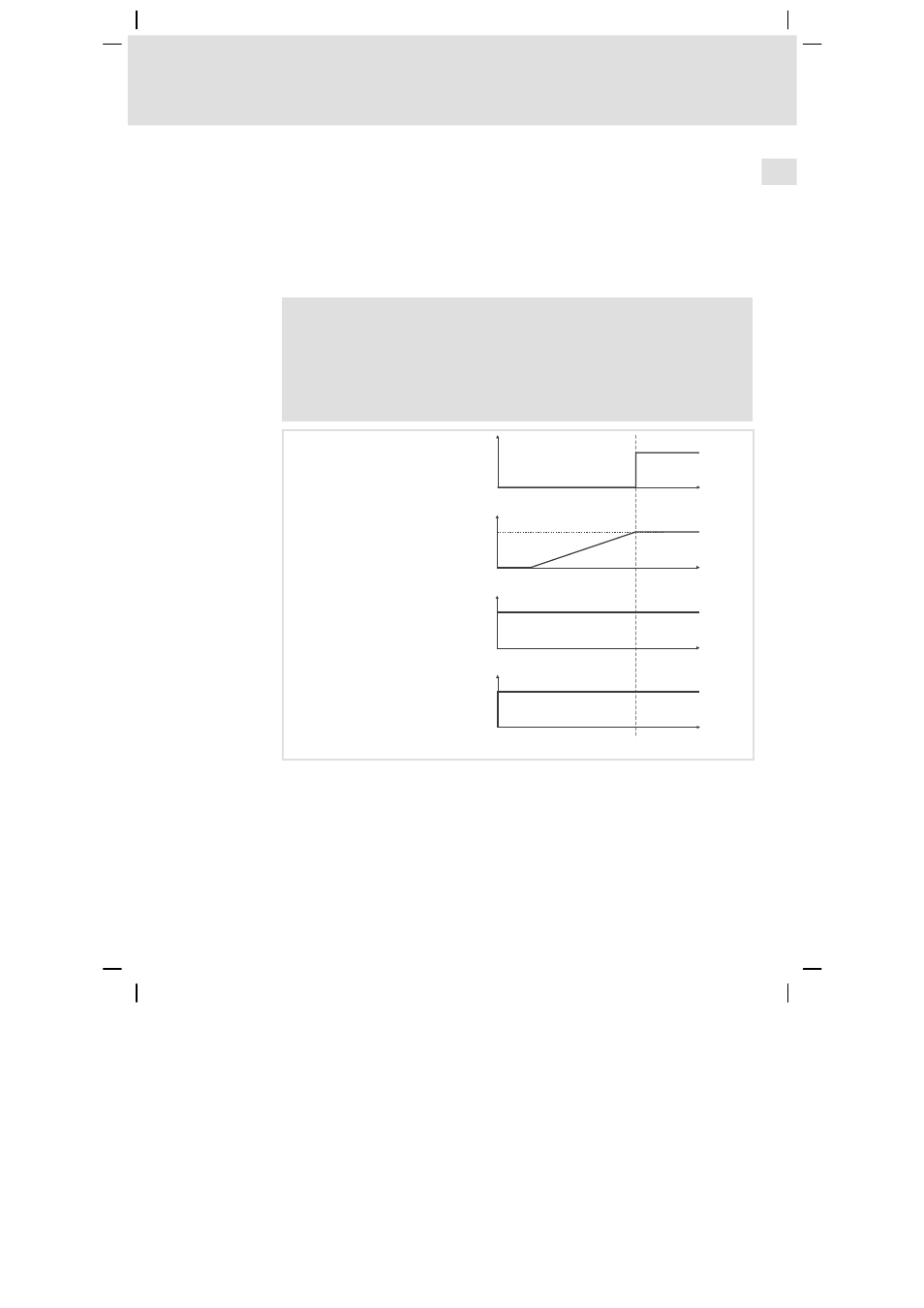

Abb. 4-1 Pegel-Zeit-Diagramme bei Betrieb mit Versorgungsmodul ECSxE
ECSx Achsmodul der Reihe ECS
ECSxE Versorgungsmodul der Reihe ECS
U
ZK
DC-Zwischenkreisspannung
ECSxK Kondensatormodul der Reihe ECS
K1 Netzschütz
