IR2000A
Manual de instrucciones
ESPECIFICACIONES GENERALES
El IR2000A de Klein Tools es un termómetro infrarrojo de serie profesional.
Posee un amplio rango de medición, una relación distancia a objetivo
ajustada, entrada para termopar tipo K, doble láser y varios modos de
cálculo que lo ayudarán a realizar las mejores mediciones posibles.
• Altitud de funcionamiento: 3000 m (9842 pies)
• Humedad relativa: 10 % - 90 %, sin condensación
• Temperatura de operación: 32 °F - 122 °F (0 °C - 50 °C)
• Temperatura de almacenamiento: 14 °F - 140 °F (-10 °C - 60 °C)
• Rango de medición: -76 °F - 1022 °F (-60 °C - 550 °C)
• Emisividad 0,10 - 1,00 ajustable
• Resolución óptica (Distancia: Objetivo): 12:1
• Dimensiones: 4,7" Ч 1,87" Ч 6,76" (119 mm × 47 mm × 172 mm)
• Peso: 9.0 oz (255 g)
• Tipo de batería: 2 baterías alcalinas AAA
• Vida útil de la batería: en general, 180 horas; 140 horas de uso
continuo como mínimo (baterías alcalinas, sin láser ni retroiluminación)
• Resolución del visor: 0,1 ° - 1 °
• Calibración: precisa durante un año
• Láser: FDA e IEC Clase II
• Potencia máxima: menos de 1 mW
• Longitud de onda: 635 nm - 660 nm
• Conformidad con la normativa: 21 CFR, Capítulo 1, Subcapítulo J
• Protección ante caídas: 2 m (6,6 pies)
• Certifi caciones: CE y RoHS
Especificaciones sujetas a cambios.
ADVERTENCIAS
Para garantizar un funcionamiento y servicio seguros del probador, siga
estas instrucciones. El incumplimiento de estas advertencias puede
provocar lesiones graves o la muerte.
• No dirija el haz del láser directamente a los ojos, ya que puede
provocar daños oculares permanentes.
• No utilice el instrumento si está dañado.
• Reemplace las baterías apenas aparezca el indicador de bajo nivel de
carga de batería.
• Envíe el instrumento a reparación de inmediato si observa que actúa
de manera anormal.
• Actúe con prudencia respecto de las mediciones en materiales
reflectantes, dado que el instrumento puede indicar que están a
menor temperatura que la que realmente tienen (consulte la sección
Emisividad).
• Evite utilizar el instrumento alrededor de campos electromagnéticos
intensos.
• No aplique voltaje a la sonda de termopar.
PRÁCTICAS SEGURAS
El instrumento está diseñado específicamente para profesionales que
conocen los riesgos asociados a sus prácticas. Si bien este instrumento
no presenta ningún peligro previsible más allá de que el láser puede dañar
la vista, el equipo que usted está reparando, así como el entorno en el
que está trabajando, pueden ser peligrosos. A continuación, se incluyen
algunas prácticas de seguridad comunes para quienes trabajan en entornos
críticos de temperatura:
• Cuando realice algún servicio sobre el instrumento, siga los
procedimientos de mantenimiento del fabricante.
• Antes de utilizar el instrumento para determinar si un área es segura
para tocar o ingresar, verifique que las lecturas sean razonablemente
precisas en comparación con mediciones conocidas.
• Realice el mantenimiento adecuado del termómetro infrarrojo y
calíbrelo regularmente.

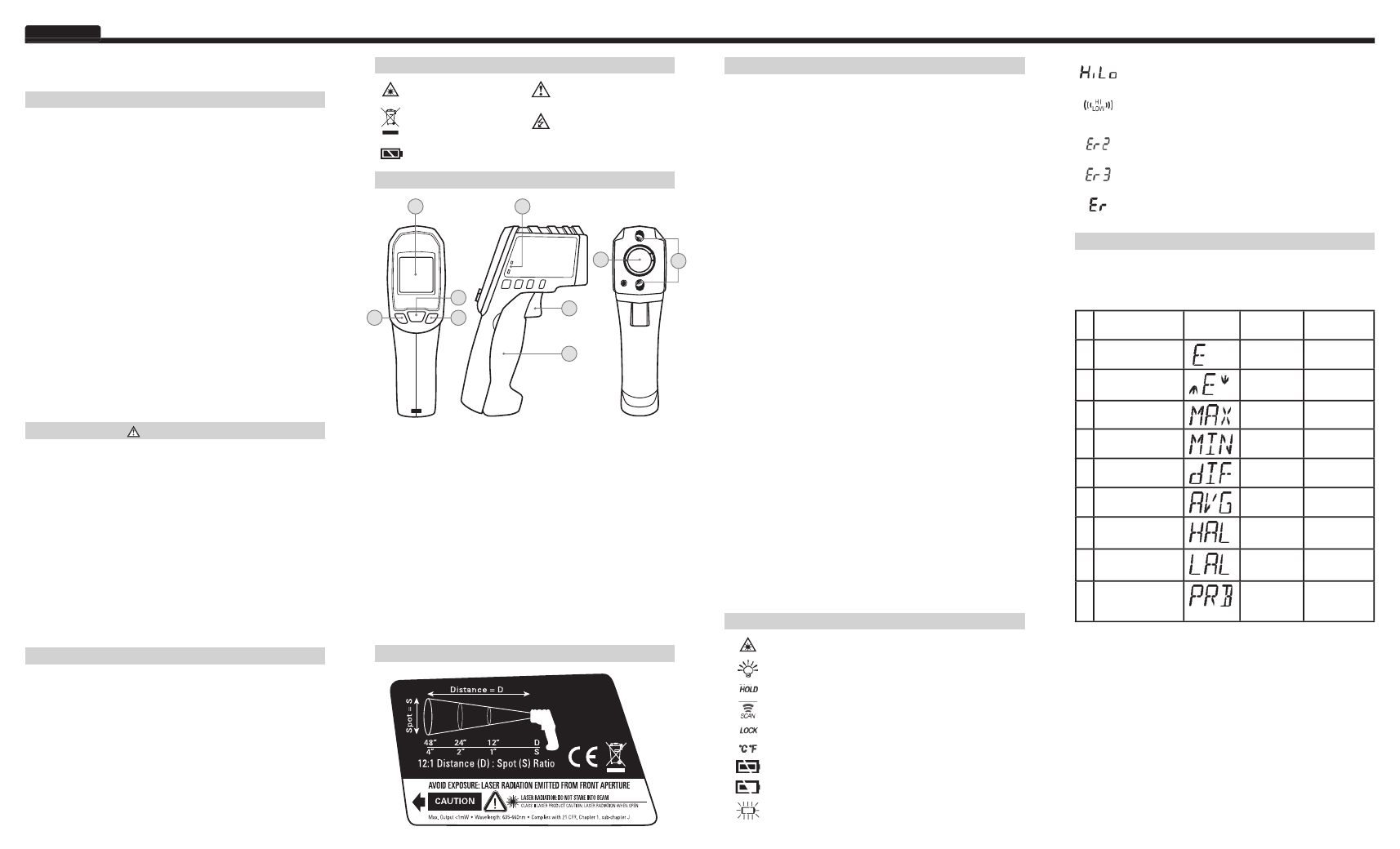

ATRIBUTOS DEL TERMÓMETRO
SÍMBOLOS
Láser Advertencia o precaución
Respete los
procedimientos de
eliminación segura
Niveles peligrosos
Batería
1. Gatillo: inicia la medición.
2. Entrada para termopar medición con termopar tipo K opcional.
3. Sensor infrarrojo: capta los datos de temperatura.
4. Compartimento de baterías: se extrae para su apertura y almacena
2 baterías AAA
5. Doble láser: proporciona una aproximación al área objetivo para
realizar la medición.
6. Pantalla LCD: muestra la medición e información adicional.
7. Botón de modo: cambia el modo del visor.
8. Botón hacia abajo: cambia la escala de temperatura, disminuye el valor
de umbral, disminuye el valor de emisividad o alterna y pasa a láser
según el modo.
9. Botón hacia arriba: sirve para ingresar al modo de autoescaneo
(bloqueo de gatillo), aumenta el valor de umbral, aumenta el valor de
emisividad o alterna y pasa a retroiluminación según el modo.
INSTRUCCIONES DE OPERACIÓN
Medición de temperatura
Para tomar mediciones con su equipo IR2000A, apunte el instrumento al
objeto que desee medir y presione el gatillo. La unidad tiene una función de
apagado automático a los 60 segundos de liberado el gatillo.
Enfoque del objetivo
El IR2000A tiene un doble láser que ayuda a seleccionar el área que se
medirá. La distancia entre los dos láseres se aproxima al diámetro del área
circular del objetivo enfocada por el sensor infrarrojo. Esta área se ampliará
a medida que la superficie objetivo se aleje de la pistola (para obtener más
información, consulte Relación distancia a objetivo). La aproximación será
más precisa a una distancia mínima de 12" (305 mm) desde el IR2000A.
Seleccionar la escala de temperatura
Con el equipo en modo Display (visor) o en cualquier modo de medición,
presione la tecla DOWN (Hacia abajo) para alternar entre escalas Fahrenheit
y Celsius. Puede seleccionar cualquiera de las escalas durante la medición,
después de medir y al ver los valores retenidos.
Modo de bloqueo (Autoescaneo)
En el modo Lock (Bloqueo), el IR2000A tomará las mediciones
continuamente sin necesidad de apretar el gatillo. Se puede mantener el
gatillo presionado para activar el láser, pero no es necesario.
Autorretención
El IR2000A retendrá la última medición de temperatura durante
60 segundos una vez liberado el gatillo. Para recuperar este valor o los
cálculos asociados, presione la tecla MODE (Modo), que activará el visor y
mostrará el valor de temperatura retenido.
En el modo de sonda, la unidad se apagará automáticamente después
de 12 minutos. En el modo de autoescaneo, la unidad se apagará
automáticamente después de 60 minutos.
Alternar entre láser y retroiluminación
Para alternar y obtener la función de láser, apriete el gatillo y presione
la tecla DOWN (Hacia abajo). Para alternar y obtener la función
retroiluminación, apriete el gatillo y presione la tecla UP (Hacia arriba).
Modo de sonda de termopar
El IR2000A puede medir la temperatura desde una sonda de termopar
tipo K. Presione la tecla MODE (Modo) para ingresar al modo de sonda.
La temperatura medida se mostrará automáticamente en la pantalla.
Para ver las temperaturas máxima y mínima tomadas por la sonda,
presione y sostenga el botón DOWN (Hacia abajo) o UP (Hacia arriba)
respectivamente.
SÍMBOLOS EN LA PANTALLA LCD
El láser está activo.
La retroiluminación está encendida.
Se muestra la última medición tomada.
El termómetro está tomando mediciones.
El modo de autoescaneo está activo.
Escala de temperatura en grados Celsius o Fahrenheit
La carga de la batería está bien.
La batería tiene poca carga y debe reemplazarse.
La batería está agotada. Es necesario reemplazarla antes de
utilizar la unidad.
MODOS DE OPERACIÓN
El IR2000A tiene varios modos de operación. Presione el botón MODE
(Modo) para recorrer los distintos modos. El siguiente cuadro muestra el
nombre del modo, el identificador de pantalla y la función de los botones
auxiliares en el modo específico.
Modo Pantalla Tecla
DOWN
Tecla UP
A Visor °F ↔°C Autoescanear
B Ajuste de
emisividad
Disminuir
emisividad
Aumentar
emisividad
C Lectura valor
máximo
°F ↔°C Autoescanear
D Lectura valor
mínimo
°F ↔°C Autoescanear
E Diferencia °F ↔°C Autoescanear
F Promedio °F ↔°C Autoescanear
G Alarma alta Disminuir
umbral
Aumentar
umbral
H Alarma baja Disminuir
umbral
Aumentar
umbral
I Sonda tipo K Mostrar
valor
mínimo
Mostrar valor
máximo
A. Muestra la emisividad.
B. Permite el ajuste de la emisividad. Consulte la sección Emisividad.
C. Muestra la lectura de valor máximo tomada mientras se aprieta el
gatillo.
D. Muestra la lectura de valor mínimo tomada mientras se aprieta el gatillo.
E. Muestra la diferencia entre las mediciones más alta y más baja tomadas
mientras se aprieta el gatillo.
F. Muestra el promedio de todas las lecturas tomadas mientras se aprieta
el gatillo.
G. Establece el umbral para que suene una alarma cada vez que la
temperatura medida sea mayor que el umbral de alarma.
H. Establece el umbral para que suene una alarma cada vez que la
temperatura medida sea menor que el umbral de alarma.
I. Muestra la lectura de temperatura de un termopar tipo K que se anexa al
instrumento.
La temperatura que se está midiendo excede el rango
permitido.
La temperatura que se está midiendo es mayor que la alarma
alta (HAL) configurada o menor que la alarma baja (LAL)
configurada.
El equipo detectó cambios rápidos de temperatura ambiente.
Espere 30 minutos como mínimo antes de utilizarlo ante
cambios rápidos de temperatura ambiente.
La temperatura ambiente ha excedido el rango permitido.
Será necesario reiniciar el termómetro ante cualquier otro
error. Apague el termómetro, retire las baterías, espere un
minuto, luego vuelva a insertar las baterías.
ETIQUETA DE ADVERTENCIA DEL PRODUCTO
ESPAÑOL
1
3
4
9
7
8
6 2
5
