75
F
1.3. Raccord à vide
- Le raccordement du vide se fait sur la tubulure d'alimentation (12)
1.4. Raccordement électrique
- Avant de raccorder l'appareil au secteur, vérifiez que :
La tension de réseau est conforme aux indications figurant sur la plaque signalétique
(voir également les "Consignes de sécurité") ; Si les prises sont différentes, voir
„Remarques générales"
- Branchez l'appareil sur la prise secteur.
- Branchez l'appareil sur la prise secteur.
-
2. ROTAVAC valve tec
Attention : Le ROTAVAC vario tec ne peut être utilisé qu'en liaison avec l'évaporateur
rotatif LABOROTA 4002/4003!
2.1. Installation de l'appareil
- Placez les appareils sur une surface plane et solide.
L'appareil doit être à l'horizontale.

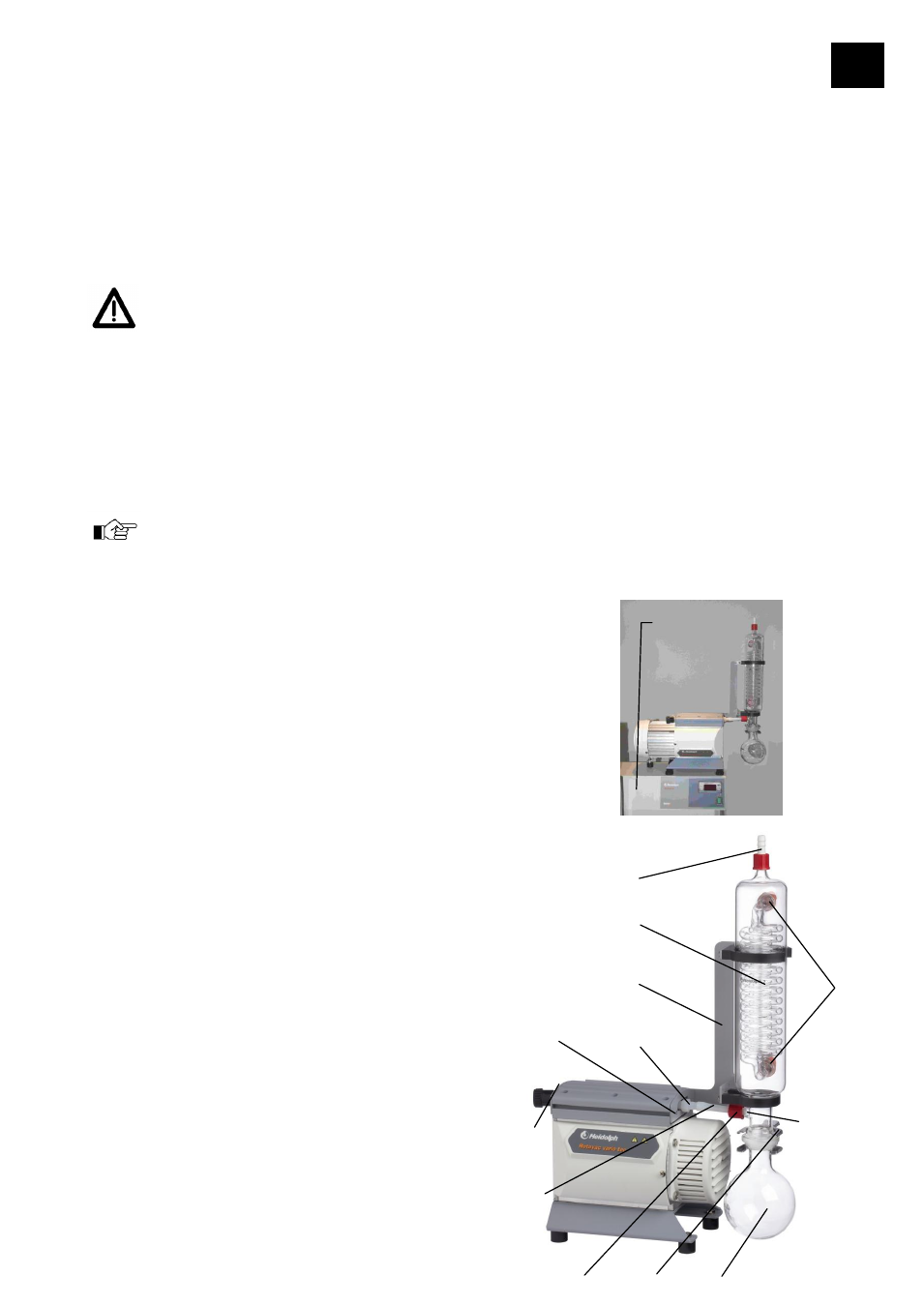

2.2. Montage fixation du refroidisseur et refroidisseur à
condensat
- Si le ROTAVAC vario tec ou ROTAVAC valve tec est utilisé
en liaison avec un refroidisseur en circuit fermé ROTACOOL,
le pompe à vide peut être placé directement sur le
ROTACOOL.
- Enlevez la tôle de protection (17) avec les 2 vis
- Montez l'étrier de fixation (1) du refroidisseur
à condensat (2) avec 2 vis fournies au dos
de la pompe à vide dans la rainure dégagée
par la tôle de protection. Pour cela,
introduisez les deux écrous carrés dans la
rainure
- Réinstallez la tôle de protection (17)
- Dévissez l'écrou-raccord rouge (10) du
refroidisseur à condensat (Attention! La
bague d'étanchéité se trouve en-dessus de
l'écrou-raccord!)
- Placez le refroidisseur à condensat (2) dans
son support
- Installez le piston collecteur (4) et fixez-le
avec la fixation du piston (5)
-
Sur le flexible PTFE fourni (7), comme
illustré sur le schéma, installez l'écrou-
14
2
1
6
17
4 5 10
7
18
11
12
ROTACOOL
