Gehäusedeckel aufsetzen.
 Durch leichtes Bewegen des Gehäusedeckels
sicherstellen, dass Kopfdeckel korrekt positioniert
sind.
Die sechs Zylinderschrauben mit Innensechskant
diagonal versetzt zuerst leicht anziehen, dann
festziehen.
 Nicht auf Anschlag festziehen, maximales
Drehmoment: 6 Nm.

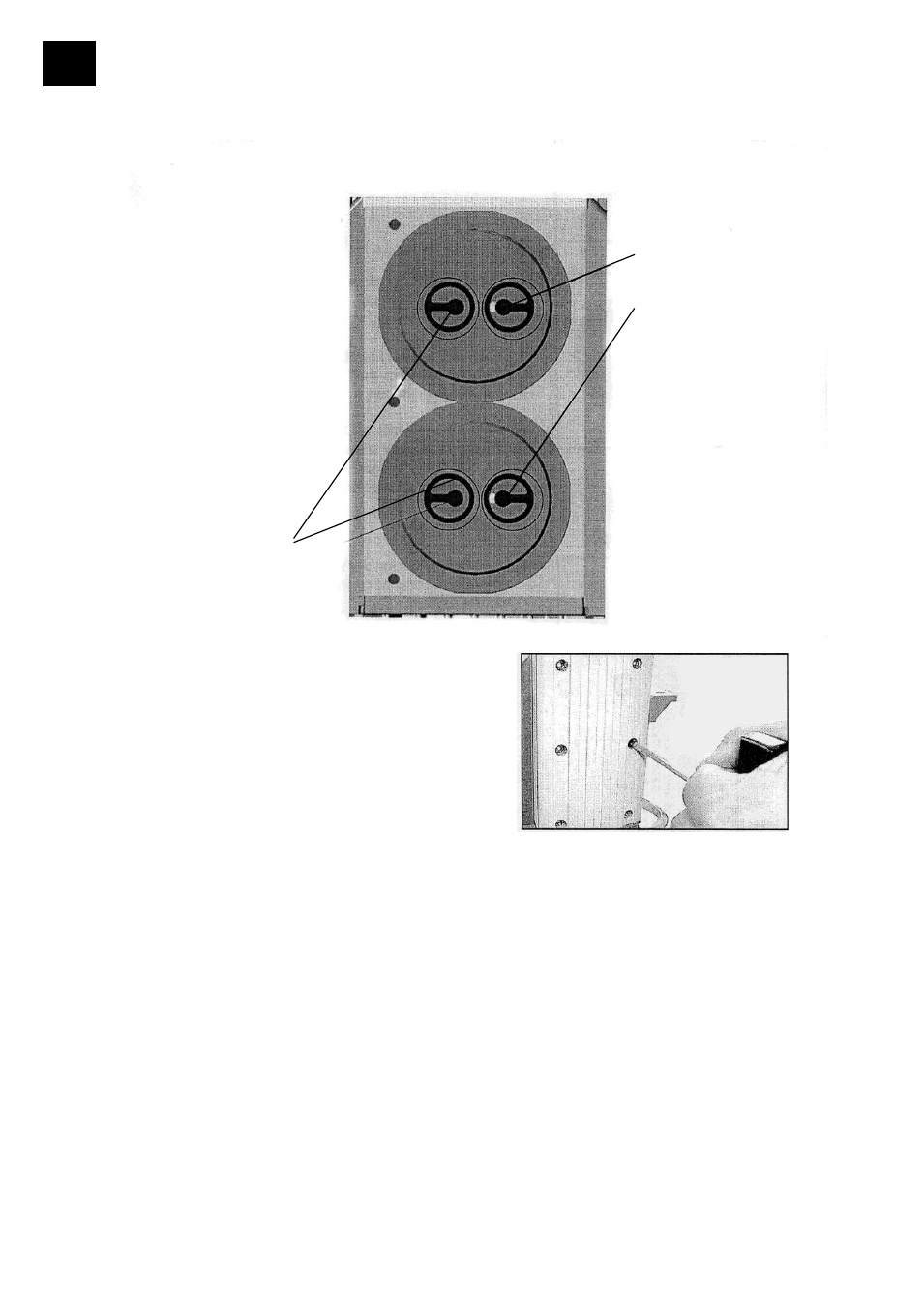

Schema Pumpenkopf mit Kopfdeckeln und Ventilen
Motorseite
Einlasseite
(nierenförmige
Öffnung neben
Ventil)
Auslasseite
(runde
zentrische
Öffnung unter
Ventil)
