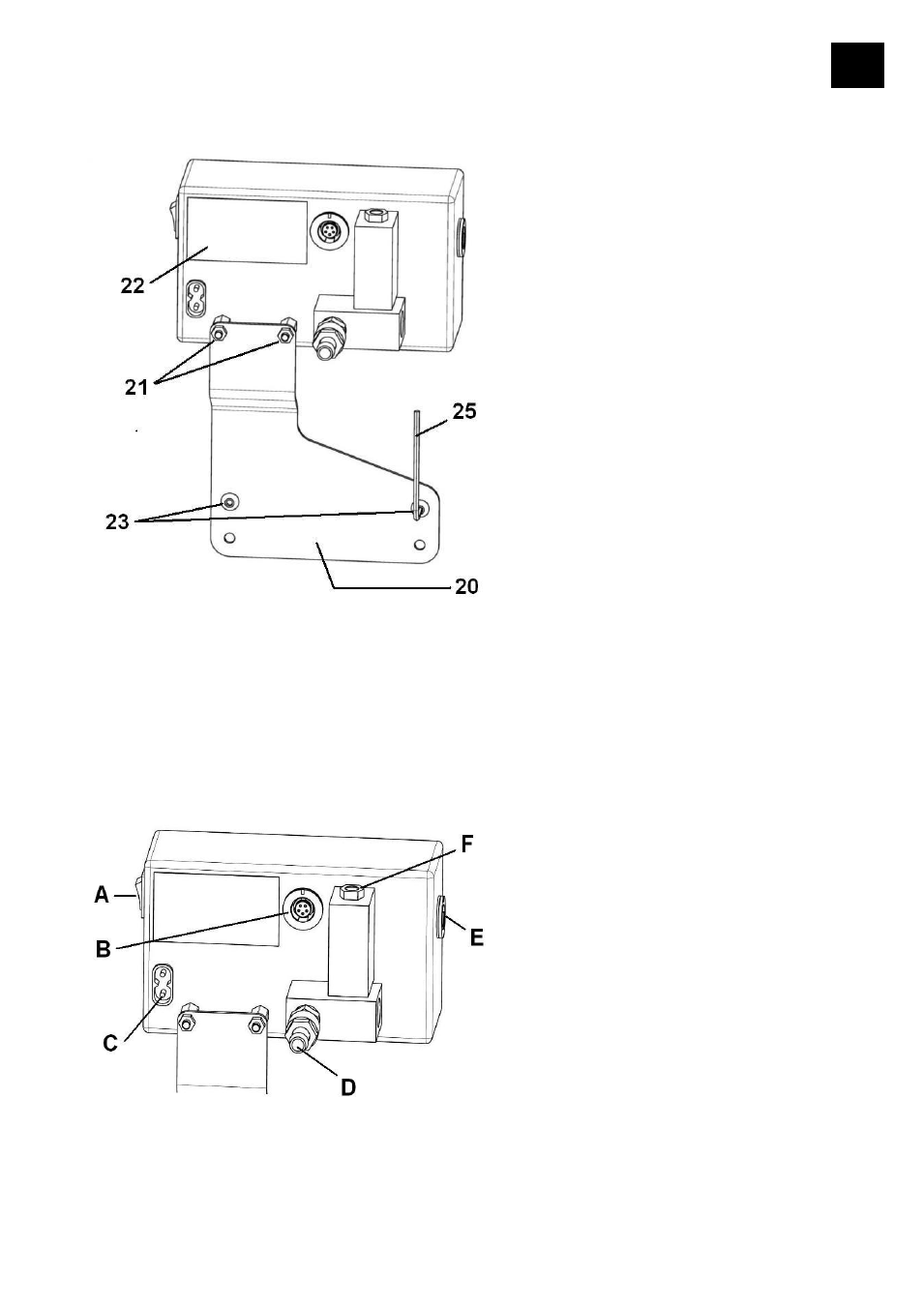

- Mitgelieferten Blechbügel
(20) in gezeigter Weise mit
2 Muttern (21) am
Vakuumcontroller (22)
befestigen.
- Einheit mit den 4
mitgelieferten Schrauben
(23) an der Rückseite des
Antriebskopfes (24) mit
dem mitgelieferten
Innensechskantschlüssel
(25) montieren.
3.2. Vakuumanschluss
siehe Bild
3.3. Elektrischer Anschluss
siehe Bild
A Netzschalter
B Vakuumventil
C Netzanschluß
D Vakuum
E Vakuum Switchbox
F Belüftung
