146
I

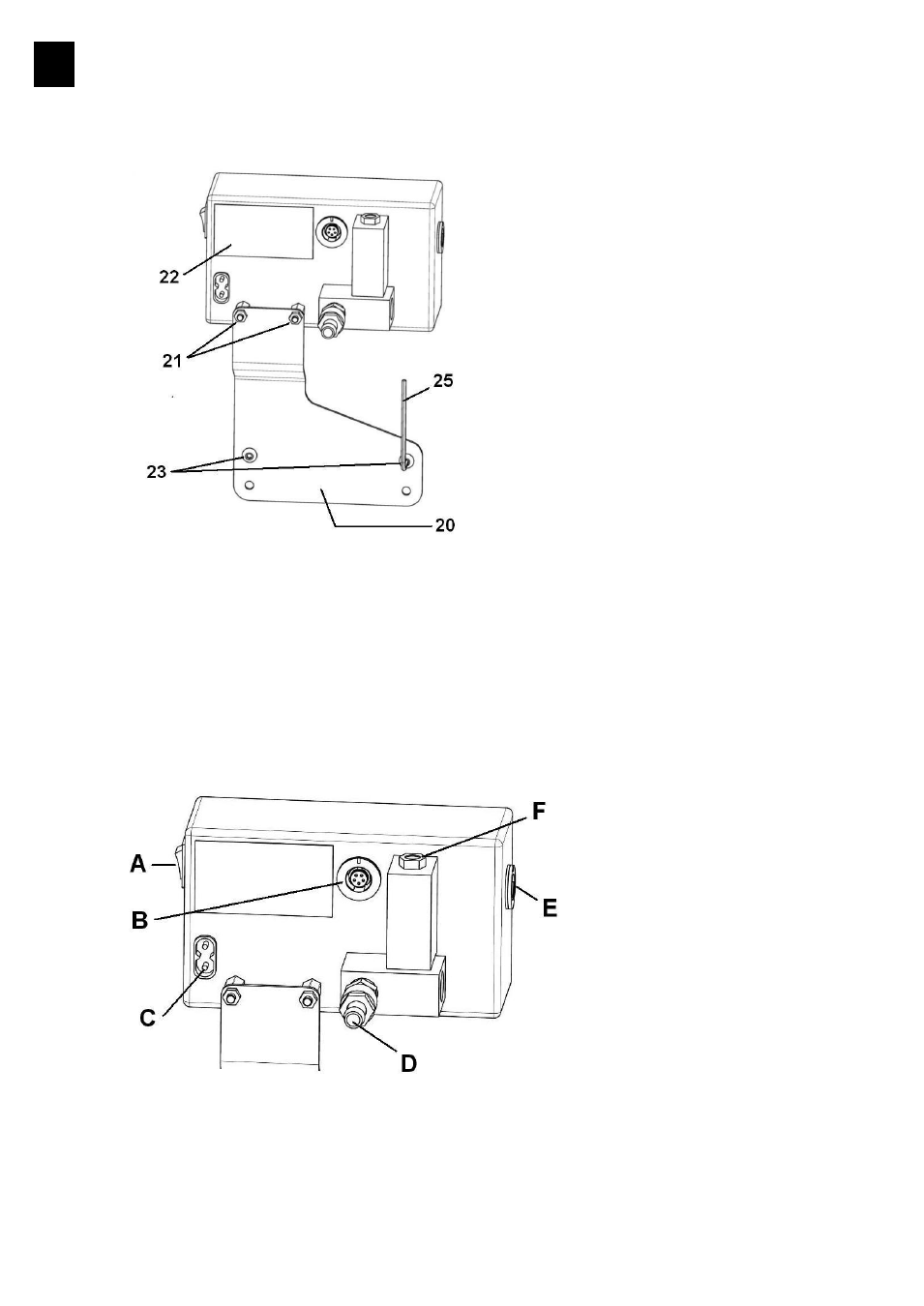

- Fissare la staffa per lamiera
compresa nella fornitura (20)
all’unità di controllo per vuoto
(22) come indicato,
utilizzando i due dadi (21).
- Montare l’unità sul lato
posteriore della testa di
comando (24), fissandola con
le 4 viti (23) e la chiave ad
esagono cavo (25) comprese
- nella fornitura.
3.2. Allacciamento del vuoto
Si veda l’illustrazione
3.3. Allacciamento alla rete elettrica
Si veda l’illustrazione
A Interruttore di rete
B Valvola per vuoto
C Allacciamento rete
D Vuoto
E Vakuum Switchbox
F Aerazione
