15
D
Beim Einsatz einer Switchbox kann nur die Betriebsart „H1“ eingesetzt werden.
Set-Taste drücken, im Mode-Display erscheint "A1", rechts
daneben der numerische Wert des Automatik-Parameters,
z.B. 35 (siehe Kapitel 6.3). Er kann mit den Pfeiltasten
zwischen 20 (empfindlich) und 50 (unempfindlich)
verändert werden.
Set-Taste drücken, Konfiguration ist beendet.
Mit der "STOP"-Taste kann der Konfigurationsmode
jederzeit verlassen werden.
5.2. Manual Mode

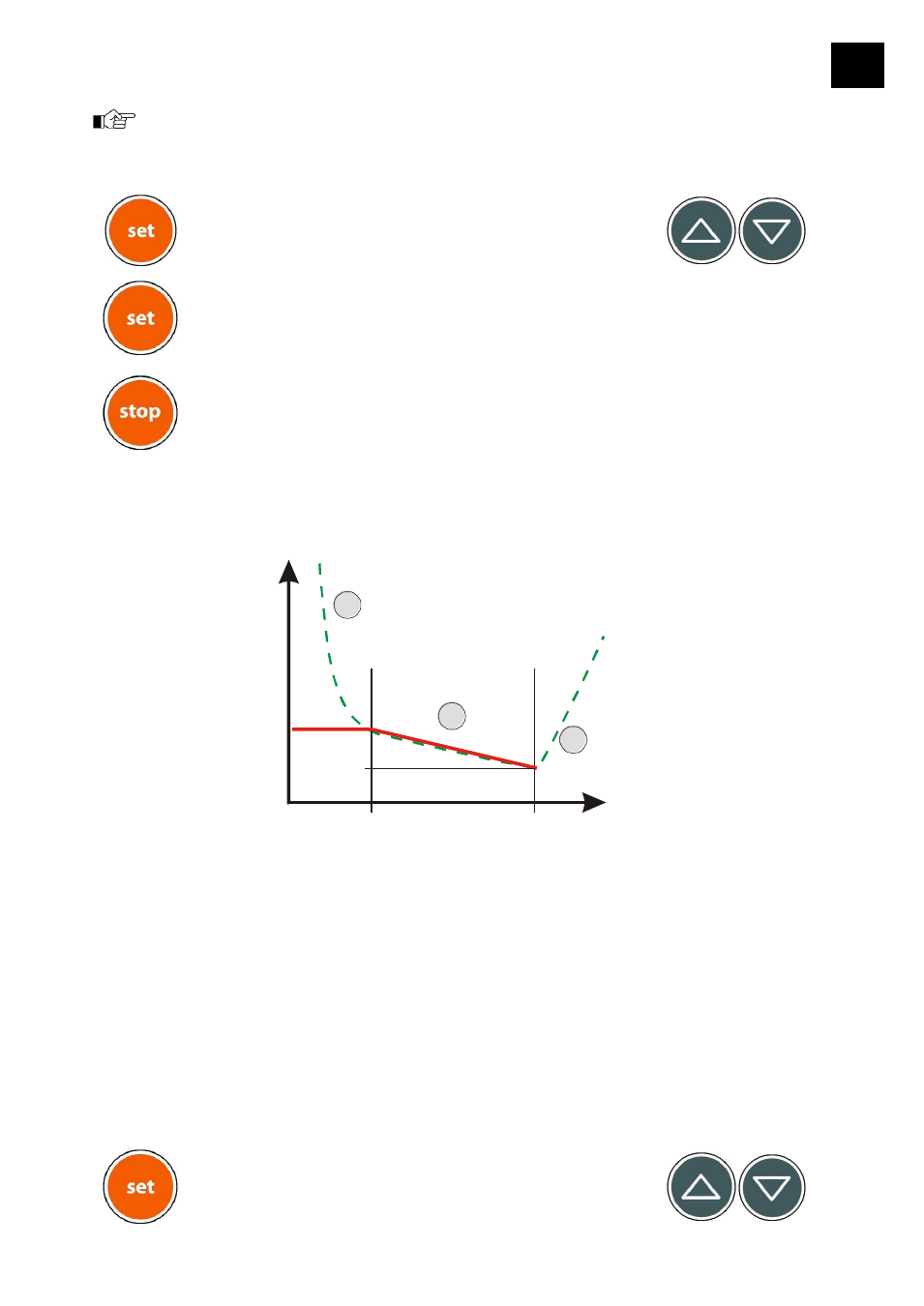

Im Manual Mode wird ein manuell vorgegebener Druck-Sollwert eingeregelt. Dabei kann folgendes
Sollwertprofil eingestellt werden:
1: schnelles Absenken bis zum gewünschten Sollwert
2: rampenförmige Druckabsenkung gemäß Druckdifferenz u. Absenkzeit
3: Prozessende, Vakuumventil geschlossen, Belüftungsventil geöffnet
Folgende Parameter sind dabei einstellbar:
- Sollwert, 1-999 mbar
- Hysterese (h), 1-100 mbar
- Absenk-Differenzdruck

p (d), 0-100 mbar
- Absenkzeit

t (t), toff (ohne)
– 99 min
Als Dialoganzeige für die Eingabe dient das "Set Vac"-Display. Die Werte können mit den
Pfeiltasten verändert werden. Falls 10s lang keine Eingabe erfolgt, schaltet das Gerät auf
Istwertanzeige zurück.
Eingabebeispiel:
Im Display Act Vac wird der einzustellende Sollwert
angezeigt (blinkt) und kann mit den Pfeiltasten eingestellt
werden.
time (min)
p
re
s
s
u
re
(
h
P
a
)

p

t
1
2
3
