24
D

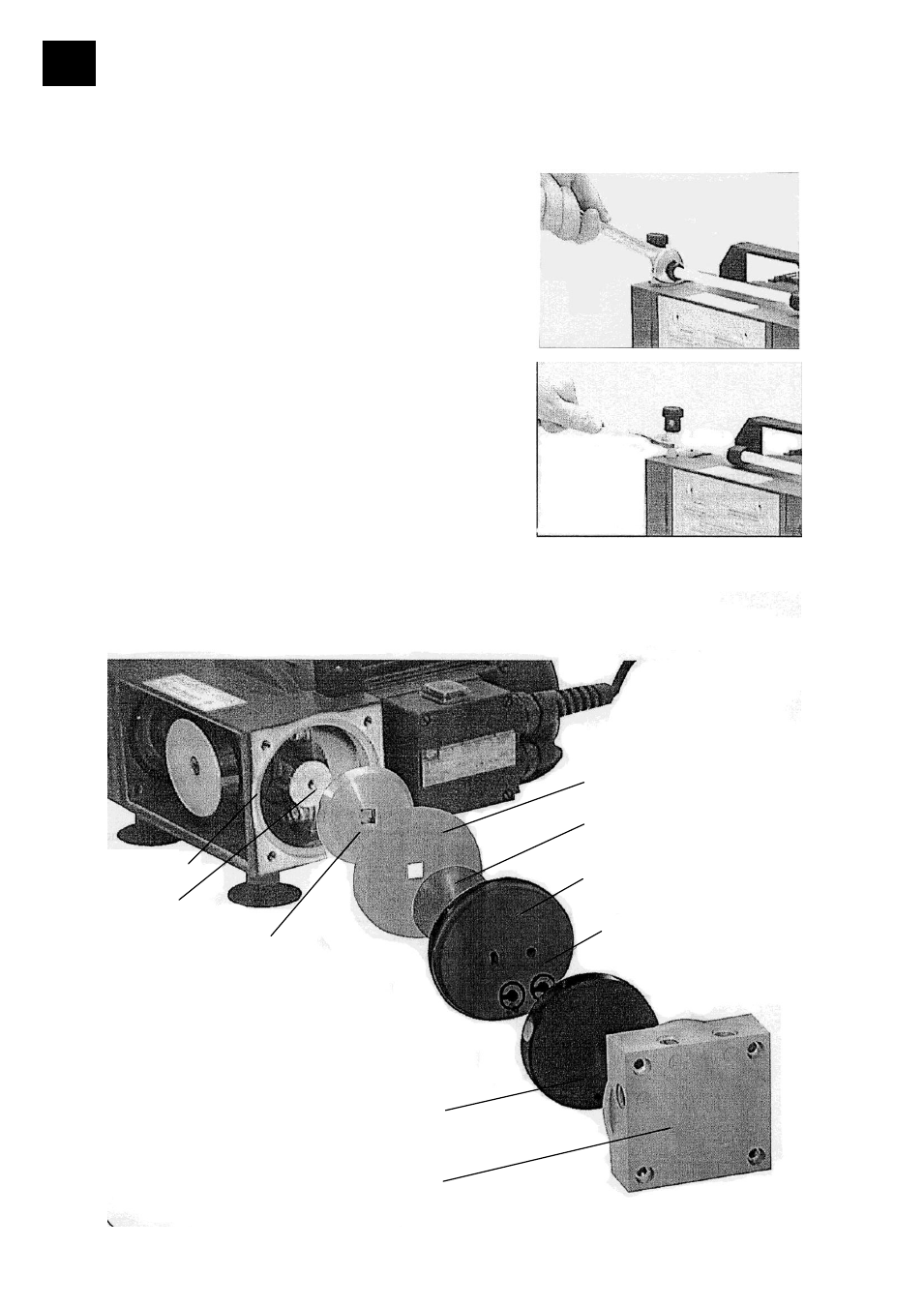

Reinigen und Überprüfen der Pumpenköpfe:
Mit Gabelschlüssel (SW 17) Überwurfmuttern lösen.
Schlauchansatz der jeweiligen Verschraubung mit
Gabelschlüssel (SW 15) durch 1/4 Umdrehung aus dem
Schlauch herausdrehen. Verschraubungen nicht aus den
Pumpenköpfen herausdrehen.
 Beim Einschrauben könnten Undichtigkeiten
entstehen.
Explosionsdarstellung der Teile eines Pumpenkopfes
Membrane
Membranspannscheibe mit
Vierkantverbindungsschraube
Kopfdeckel
Ventile
Gehäusedeckel
Gehäusedeckelinnenteil
Gehäuse
Pleuel
Membranstützscheibe
