Transport der Arbeitsbühne
T
R A N S P O R T D E R
P
L A T T F O R M
T
R A N S P O R T V O R B E R E I T U N G
1. Fahren Sie die Plattform vollständig ein.
2. Drehen Sie den Hauptschalter in die Position OFF (AUS), und ziehen Sie den Schlüssel ab.
3. Schalten Sie den Batterieschalter ab und sichern Sie ihn durch ein Vorhängeschloss.
A
N H E B E N M I T
E
I N E M
K
R A N
1. Befestigen Sie die Gurte nur an den Hebe-/Befestigungsösen des Fahrwerks.
2. Platzieren Sie die Plattform auf dem Transportfahrzeug in Transportposition.
3. Blockieren Sie die Räder mit Bremsklötzen.
4. Sichern Sie die Arbeitsbühne mit Ketten oder Gurten von geeigneter Belastbarkeit am
Transportfahrzeug, indem Sie sie an den Hebe-/Befestigungsösen des Fahrwerks anbringen.
A
N H E B E N M I T
E
I N E M
G
A B E L S T A P L E R
G E F A H R
Das Anheben per Gabelstapler darf nur zu Transportzwecken erfolgen.
Bitte lesen Sie in den technischen Daten das Gewicht der Hocharbeitsbühne nach, und stellen
Sie sicher, dass der Gabelstapler entsprechend ausgelegt ist, um diese Maschine anzuheben.
Heben Sie die Maschine von der Seite aus an und nutzen Sie die vorgefertigten Einfahröffnungen
für Gabelstapler.
F
A H R E N O D E R
W
I N D E N D E R
M
A S C H I N E
A U F
E
I N E N
L
A S T W A G E N
O D E R
A
N H Ä N G E R
HINWEIS: Maschine niemals schneller als 0,9
m/s anheben.
1. Befördern Sie die Maschine auf den Anhänger.
A. So fahren Sie die Maschine auf das Transport-
fahrzeug:
i. Bringen Sie die Arbeitsbühne die Rampe hinauf
und in die Transportposition.
ii. Bringen Sie die Räder in eine gerade Position,
und schalten Sie die Maschine aus.
iii. Blockieren Sie die Räder mit Bremsklötzen.
B. So winden Sie die Maschine auf das
Transportfahrzeug:
i. Bringen Sie die Arbeitsbühne an den Rand der
Rampe.
ii. Bringen Sie das Seil der Hebevorrichtung an
den Befestigungs-/Hebeösen an.
iii. Lösen Sie die Feststellbremsen (siehe “Ziehen
oder Winden” auf Seite 12).
EINFAHRÖFFNUNGEN FÜR GABELSTAPLER
(auf beiden Seiten der Maschine)
iv. Winden Sie die Arbeitsbühne in die Transport-
position.
v. Blockieren Sie die Räder mit Bremsklötzen.
vi. Ziehen Sie die Feststellbremsen wieder an.
VORDERE BEFESTIGUNGS-
/HEBEÖSEN
HINTERE BEFESTIGUNGS-
/HEBEÖSEN
2. Sichern Sie die Arbeitsbühne mit Ketten oder Gurten von geeigneter Belastbarkeit am
Transportfahrzeug, indem Sie sie an den Hebe-/Befestigungsösen des Fahrwerks anbringen.
V O R S I C H T
Achten Sie darauf, die an den Befestigungs-/Hebeösen angebrachten Ketten oder Gurte nicht übermäßig
festzuzurren, da dies zu einer Beschädigung der Arbeitsbühne führen kann.
Seite 14 Betriebsanleitung

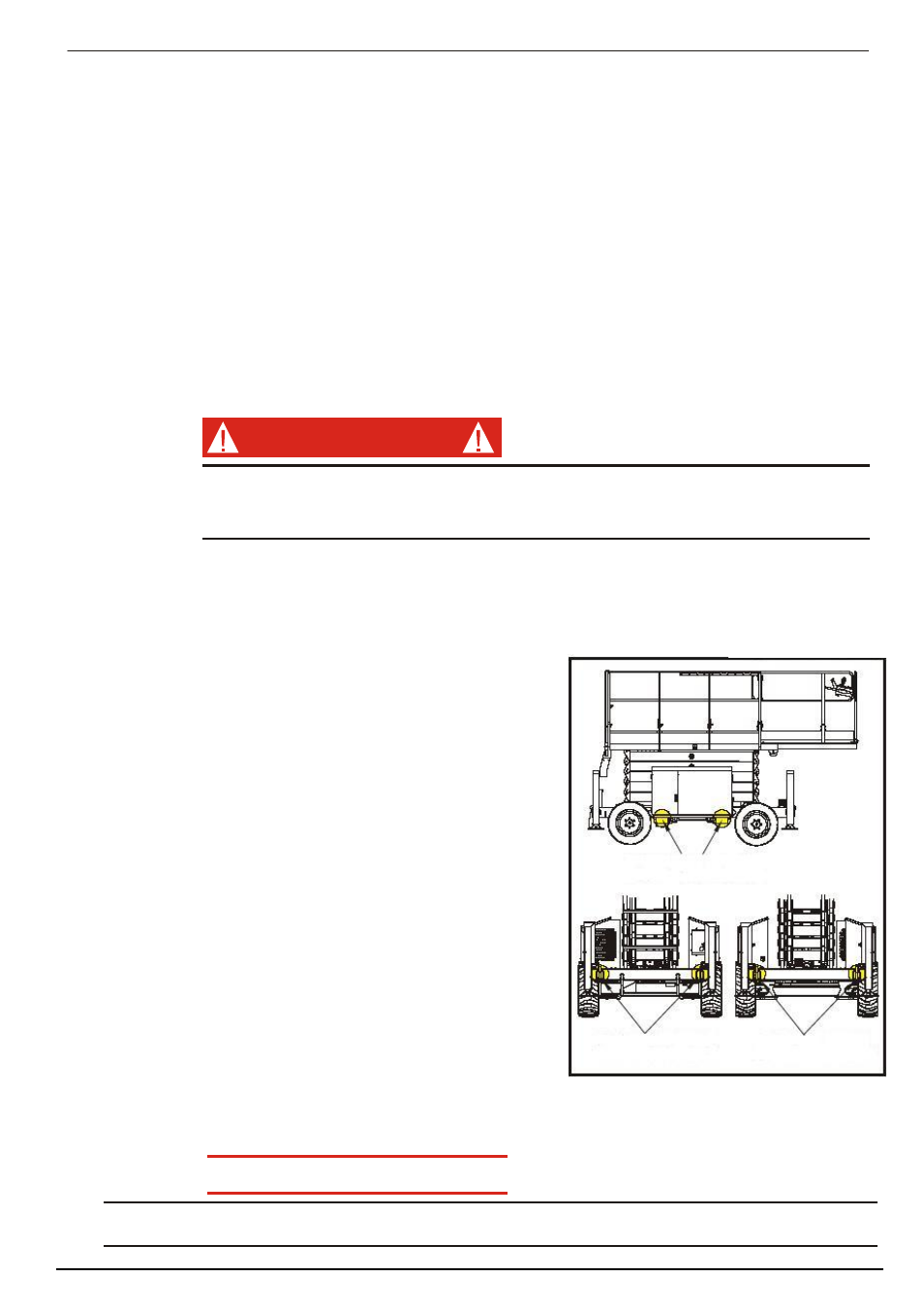

Abbildung 6: Transport
