Rimorchio o sollevamento mediante verricello
R
IMORCHIO O
S
OLLEVAMENTO
T
RAMITE
V
ERRICELLO
Eseguire la seguente procedura soltanto quando la macchina non è sotto controllo diretto e deve
essere spostata oppure quando deve essere sollevata mediante verricello su un veicolo di trasporto
(fare riferimento a "Trasporto della piattaforma di lavoro" a pagina 13).
ATTENZIONE
NON rimorchiare o sollevare tramite verricello la macchina a una velocità superiore a 3,2
km/h (2 miglia/ora), (0,9 m/sec.) (3 piedi/sec.). Se si supera la velocità indicata si
danneggeranno i componenti della trasmissione con conseguente annullamento della
garanzia.
P
OMPA DI
R
ILASCIO DEL
F
RENO
Eseguire la seguente procedura soltanto quando la macchina non è sotto controllo diretto e deve
essere spostata oppure quando per essere trasportata viene sollevata su un piano inclinato o su una
motrice.
1. Sulla scatola di controllo di terra impostare su OFF l'interruttore di arresto di emergenza, spegnere
l'alimentazione principale e rimuovere la chiave.
2. All'interno del vano idraulico, aprire la valvola di ruota libera ruotando in senso antiorario fino
all'arresto della manopola.
3. Per rilasciare i freni, azionare la pompa a mano 5-10 volte. Ora i freni sono rilasciati e la macchina
è pronta per essere rimorchiata, spinta, o sollevata mediante verricello.
4. Una volta rimorchiata la macchina in sicurezza, estrarre la manopola di ripristino per riapplicare i
freni e chiudere la valvola di ruota libera ruotandola in senso orario fino a fine corsa.

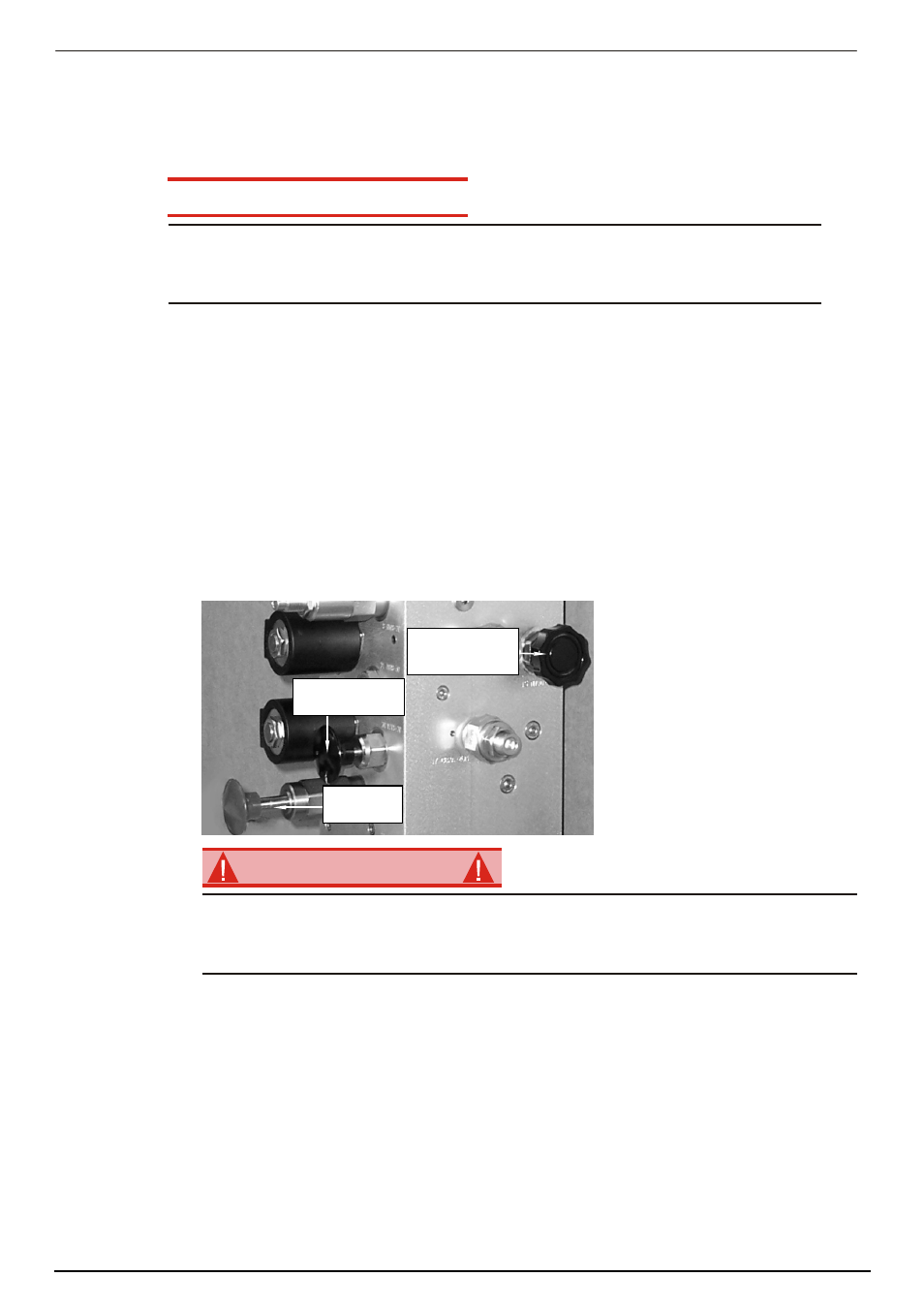

Figura 5: Pompa di rilascio del freno
A V V I S O
Non rimorchiare mai la macchina a una velocità superiore a 0,9 m/sec. (3 piedi/sec.).
Non azionare mai la piattaforma di lavoro quando il freno di stazionamento è rilasciato.
Si potrebbero causare lesioni gravi o danni all'apparecchio.
D
OPO L
'U
SO
Q
UOTIDIANO
1. Accertarsi che la piattaforma sia interamente abbassata e che tutti gli stabilizzatori siano
completamente rientrati.
2. Parcheggiare la macchina su una superficie piana e stabile, possibilmente al coperto e perciò al
riparo da atti vandalici, bambini, e da eventuali utilizzi non autorizzati.
3. Ruotare l'interruttore batteria su OFF e bloccarlo con un lucchetto.
4. Ruotare l'interruttore a chiave di terra in posizione di spegnimento (OFF) e togliere la chiave per
evitare eventuali impieghi non autorizzati.
C
ONTAORE
Il contaore può leggere dalla scatola di controllo di terra.
Pagina 12 Manuale d'uso
VALVOLA DI
RUOTA LIBERA
MANOPOLA DI
RIPRISTINO
POMPA
A MANO
