Umklappen der Schutzgeländer 067903-025 LX31/LX41/LX50
Betriebsanleitung Seite 13
U MKLAPPEN DER S CHUTZGELÄNDER
Diese Maßnahme ist nur beim Fahren durch Durchgänge zulässig. Schutzgeländer müssen vor Verwendung der
Maschine wieder in die vorgeschriebene Position gebracht werden.

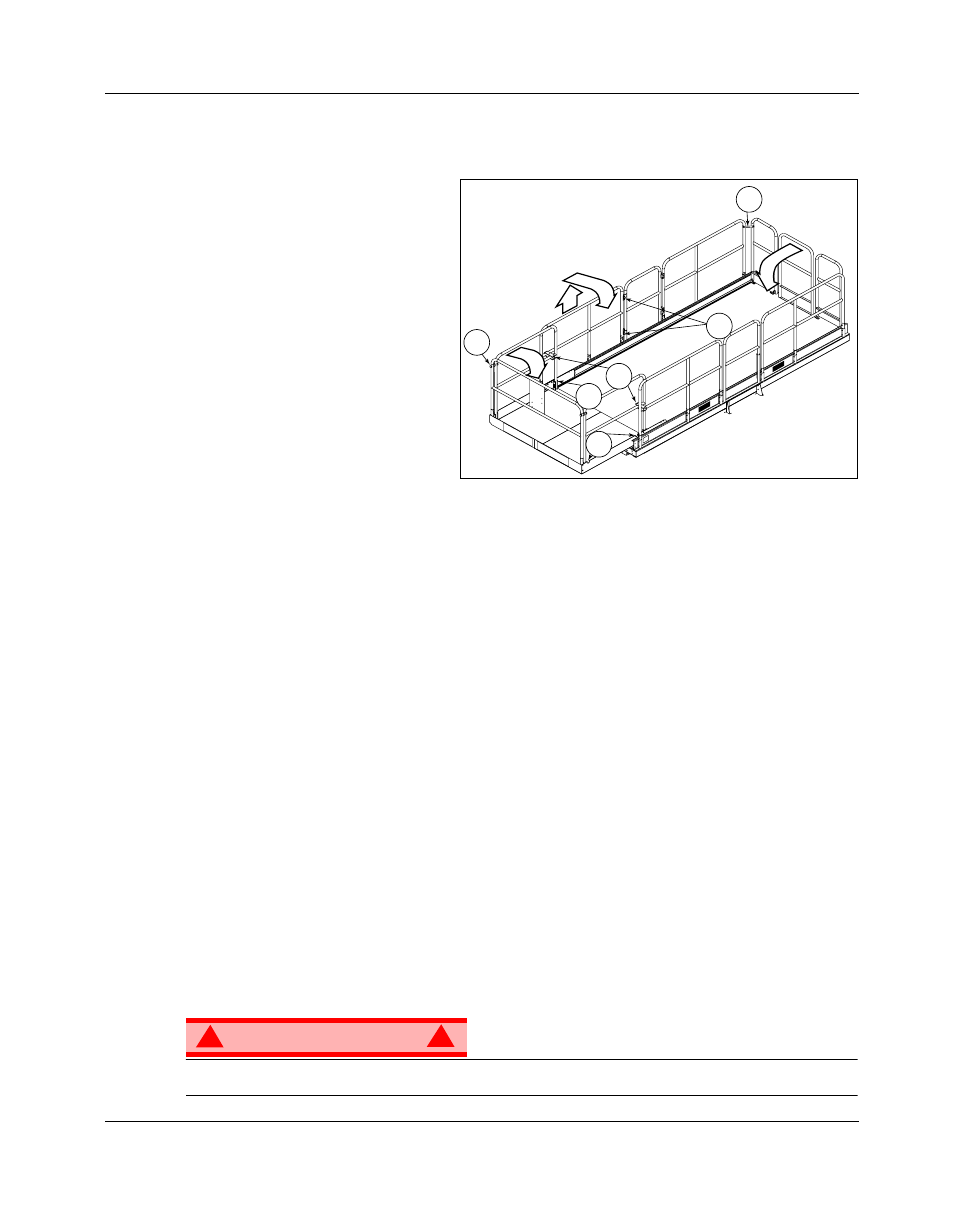

Abbildung 35: Umklappen der Schutzgeländer
U M K L A P P E N
ANMERKUNG: Bewahren Sie bei der
Durchführung der nachstehenden Schritte
sämtliche Befestigungen auf.
1. Steuergerät auf das Deck legen.
2. Am Ausziehdeck beginnen:
• Muttern, Schrauben und Unterleg-
scheiben von der oberen vorderen
Ecke des Schutzgeländers (A)
entfernen.
• Muttern, Schrauben und Unterleg-
scheiben von der Mittelstrebe des
seitlichen Schutzgeländers am
Ausziehdeck (B) entfernen.
• Muttern, Schrauben und Unterleg-
scheiben, die an den Oberseiten der
Sockel (C) angebracht sind und mit
denen die seitlichen Schutzgeländer
des Ausziehdecks befestigt sind, entfernen.
• Die seitlichen Schutzgeländer auf dem Ausziehdeck herunterklappen.
• Das hintere Geländer stehen lassen und das Ausziehdeck einfahren.
3. Zum hinteren Teil der Arbeitsbühne gehen:
• Die hintere Tür schließen und verriegeln.
• Muttern, Schrauben, Unterlegscheiben und Eckenklammern von der Oberseite des hinteren Schutzgeländers
entfernen.
• Das hintere Schutzgeländer auf die Arbeitsbühne herunterklappen. Die Tür muss dabei verriegelt sein.
4. Die seitliche Tür entriegeln, so dass die linken seitlichen Schutzgeländer in zwei separaten Teilen herunterge-
klappt werden können. Auch die Muttern, Schrauben und Unterlegscheiben gegenüber der Türverriegelung
am rechten seitlichen Schutzgeländer entfernen, so dass auch dieses Schutzgeländer in zwei Teile zerlegt
werden kann (E).
5. Die hintere Hälfte der seitlichen Schutzgeländer auf das Deck umklappen:
• Schutzgeländer anheben und umklappen, so dass sie auf den hinteren Schutzgeländern auf
dem Deck liegen.
6. Die vordere Hälfte der seitlichen Schutzgeländer auf die Arbeitsbühne umklappen:
• Schutzgeländer anheben und umklappen, so dass sie auf dem Ausziehdeck liegen. Dabei liegen die
Pfosten des Geländers in den Durchbrüchen der Fußbleche des Ausziehdecks (F).
7. Das vordere Schutzgeländer des Ausziehdecks anheben und umklappen.
A U F R I C H T E N
1. Das vordere Schutzgeländer anheben und herunterdrücken, bis es einrastet, so dass das Geländer in seiner
vertikalen Stellung gesichert ist.
2. Die seitlichen Schutzgeländer anheben und jedes einzeln herunterdrücken bis es einrastet, so dass sie in
ihrer vertikalen Stellung gesichert sind. Die Löcher ausrichten und Schrauben, Unterlegscheiben und Muttern
anbringen. Fest anziehen.
3. Eines der seitlichen Schutzgeländer des Ausziehdecks anheben; Löcher ausrichten und Schrauben,
Unterlegscheiben und Muttern anbringen. Fest anziehen. Dasselbe gilt für die anderen seitlichen
Schutzgeländer des Ausziehdecks.
4. Das hintere Schutzgeländer anheben und die Eckenklammern, Muttern, Schrauben und Unterlegscheiben
anbringen.
5. Steuerpult am vorderen Schutzgitter einhängen.
6. Vor Inbetriebnahme der Arbeitsbühne ist nachzuprüfen, ob alle Befestigungselemente eingebaut und
vorschriftsmäßig angezogen sind.
W A R N U N G ! !
Vor Inbetriebnahme der Maschine müssen die Schutzgeländer in der vorgeschriebenen Stellung sicher
befestigt sein.
A
C
B
F
E
D
