I NTRODUCTION
Ce manuel porte sur le fonctionnement des plates-formes à moteur à combustion LX31, LX41 et LX50.
Veiller à le garder sur la machine en tout temps.
D ESCRIPTION GÉNÉRALE

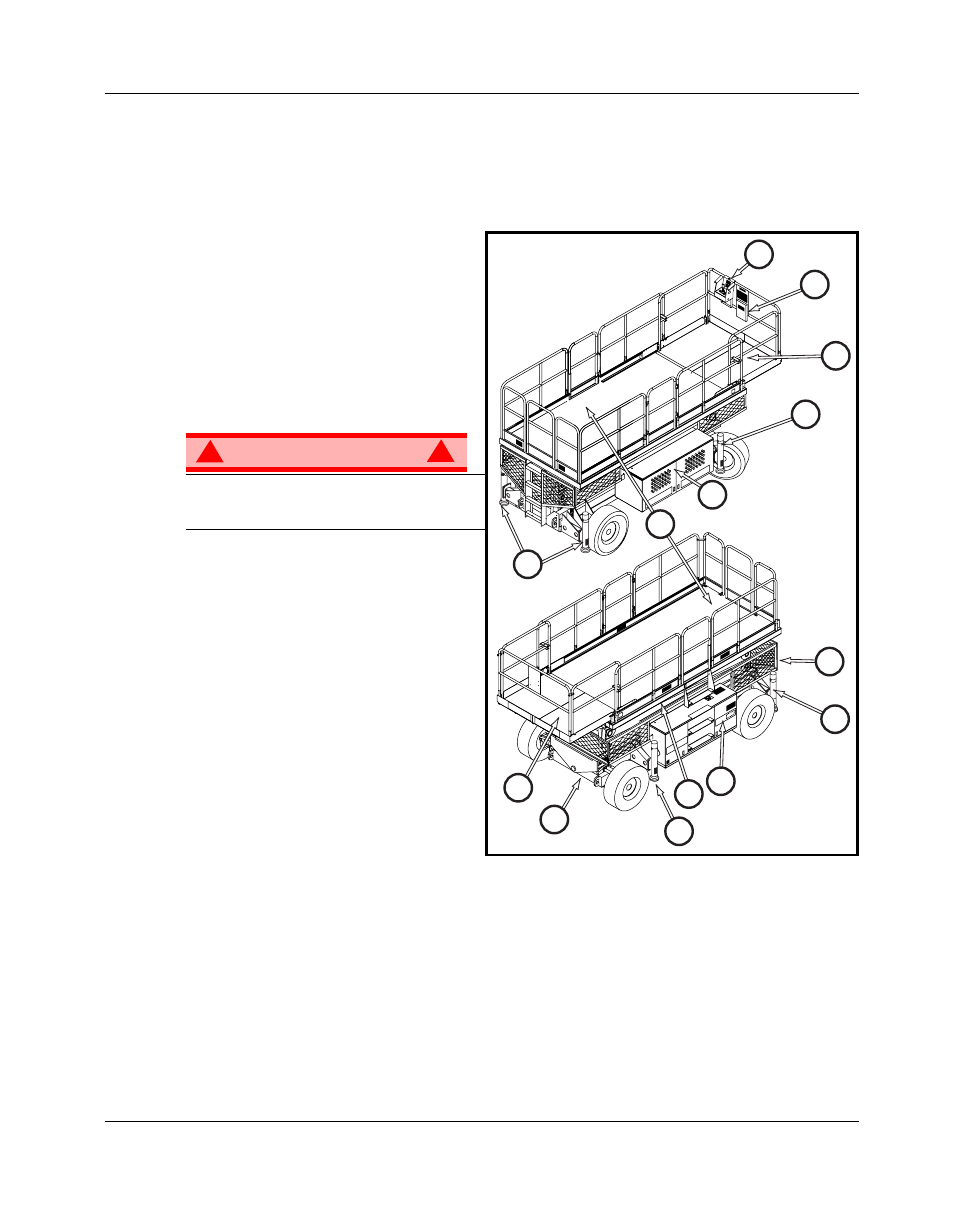

Figure 15 : Plate-forme élévatrice série LX
1. Plate-forme
La plate-forme est dotée d’un plancher en
acier renforcé, de garde-corps avec rail
intermédiaire, de plinthes et de portillons,
l’un à l’arrière et de chaque côté de la plate-
forme. Les garde-corps peuvent être
rabattus pour le franchissement de portes
ou l’expédition.
2. Extension coulissante
AVERTISSEMENT ! !
NE PAS utiliser la plate-forme sans que les
garde-corps soient correctement assemblés
et installés.
3. Commandes de la plate-forme
La plate-forme est équipée des commandes
de fonctionnement de la machine. Cette
commande doit être suspendue sur le
garde-corps avant, gauche ou arrière.
4. Coffret du manuel
5. Dispositif d’élévation
La plate-forme est élevée et abaissée par
un mécanisme constitué d’un ciseau en cinq
sections contrôlé par deux vérins.
6. Garde de ciseaux
7. Module de commande
Le module de commande contient le
réservoir de carburant, le collecteur de
vannes hydrauliques, l’avertisseur et les
alarmes sonores et le panneau de
commande du châssis.
8. Module de puissance
Le module de puissance contient le moteur, la pompe hydraulique et le réservoir hydraulique.
9. Châssis
Le châssis est un cadre structurel qui supporte tous les composants de la plate-forme.
10. Stabilisateurs (en option)
