Garde-corps rabattables 067903-025 LX31/LX41/LX50
Guide de l’opérateur Page 13
G ARDE - CORPS RABATTABLES
Cette procédure n’est valable que pour le passage entre des portes. Il faut remettre les garde-corps en
position correcte avant d’utiliser la machine.

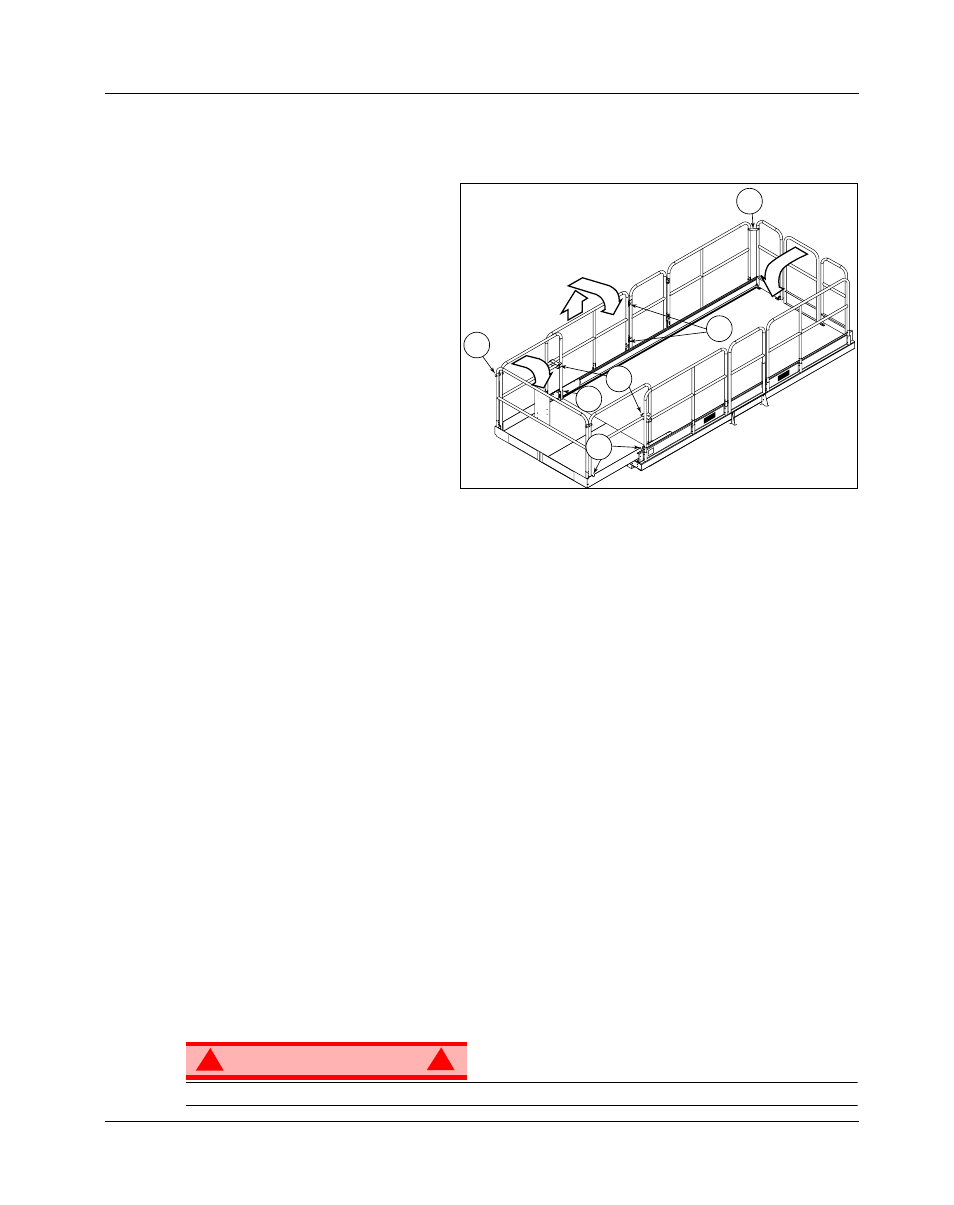

Figure 21 : Garde-corps rabattables
R E P L I D E S
G A R D E - C O R P S
NOTA : Garder toutes les pièces de fixation
lorsque vous effectuez les procédures
suivantes.
1. Placer le boîtier de commande sur la
plate-forme.
2. En commençant par l’extension
coulissante :
• retirer les écrous, boulons et
rondelles des coins supérieurs
avant des garde-corps (A);
• retirer les écrous, boulons et
rondelles du rail intermédiaire
latéral de l’extension
coulissante (B);
• retirer les écrous, boulons et
rondelles des douilles de retenue
des garde-corps de l’extension coulissante sur la plate-forme (C);
• rabattre les garde-corps latéraux sur l’extension coulissante de la plate-forme;
• laisser le garde-corps d’extrémité relevé et rentrer complètement l’extension coulissante.
3. Passer à l’arrière de la plate-forme :
• fermer et verrouiller le portillon arrière;
• retirer les écrous, boulons, rondelles et cornières du garde-corps arrière;
• rabattre le garde-corps arrière sur la plate-forme en veillant à garder le portillon verrouillé.
4. Déverrouiller le portillon latéral, de façon à pouvoir rabattre les garde-corps latéraux en deux sections
séparées. Retirer également les écrous, boulons et rondelles du garde-corps droit, à l’opposé du
verrouillage de portillon, afin de pouvoir les séparer également en deux sections (E).
5. Rabattre la moitié arrière des garde-corps latéraux sur la plate-forme :
• soulever les garde-corps latéraux pour les rabattre sur la plate-forme, par-dessus le garde-corps
arrière.
6. Rabattre la moitié avant des garde-corps latéraux sur la plate-forme :
• soulever les garde-corps pour les rabattre sur l’extension coulissante, de façon à ce que leurs
montants s’engagent dans les découpes de la plinthe (F) de l’extension.
7. Soulever et rabattre le garde-corps d’extension coulissante avant.
P R O C É D U R E D E M I S E E N P L A C E
1. Relever le garde-corps avant et le pousser vers les bas pour l’assujettir en position verticale.
2. Relever les garde-corps latéraux et les pousser vers les bas pour les assujettir en position verticale, puis
aligner les trous et installer les boulons, rondelles et écrous. Serrer fermement.
3. Relever l’un des garde-corps d’extension coulissante latéraux, aligner les trous et installer les boulons,
rondelles et écrous. Serrer fermement. Répéter l’opération pour l’autre garde-corps latéral de
l’extension coulissante.
4. Relever le garde-corps arrière et installer les cornières, écrous, boulons et rondelles.
5. Suspendre le boîtier de commande au garde-corps avant.
6. Avant d’utiliser la plate-forme élévatrice, vérifier que toute la boulonnerie est bien en place et
correctement serrée.
AVERTISSEMENT ! !
Avant d’utiliser la machine, les garde-corps doivent être fermement assujettis et en position correcte.
A
C
B
F
E
D
