Seite 10 Betriebsanleitung
067903-025 LX31/LX41/LX50 Betrieb
N I V E L L I E R E N D E R A R B E I T S B Ü H N E
( N U R B E I M A S C H I N E N M I T H I L F S S T Ü T Z E N )
W A R N U N G ! !
Bei Einsatz der Hilfsstützen müssen alle vier (4) Hilfsstützen festen Bodenkontakt haben.
H ILFSSTÜTZENSCHALTER UND A NZEIGELEUCHTEN
Jede Hilfsstütze hat einen Hilfsstützenschalter und eine Hilfsstützen-Anzeigeleuchte (siehe Abbildung 30).
Jeder Hilfsstützenschalter hebt und senkt eine Hilfsstütze.
Jede Hilfsstützen-Anzeigeleuchte zeigt die Position einer Hilfsstütze an.
• Wenn die Anzeigeleuchte AUSGESCHALTET ist, ist die Hilfsstütze völlig eingefahren.
• Wenn die Anzeigeleuchte BLINKT, ist die Hilfsstütze nur teilweise ausgefahren.
• Wenn die Anzeigeleuchte EINGESCHALTET ist, hat die Hilfsstütze festen Bodenkontakt.
N IVELLIEREN DER A RBEITSBÜHNE (H ILFSSTÜTZEN AUSFAHREN )

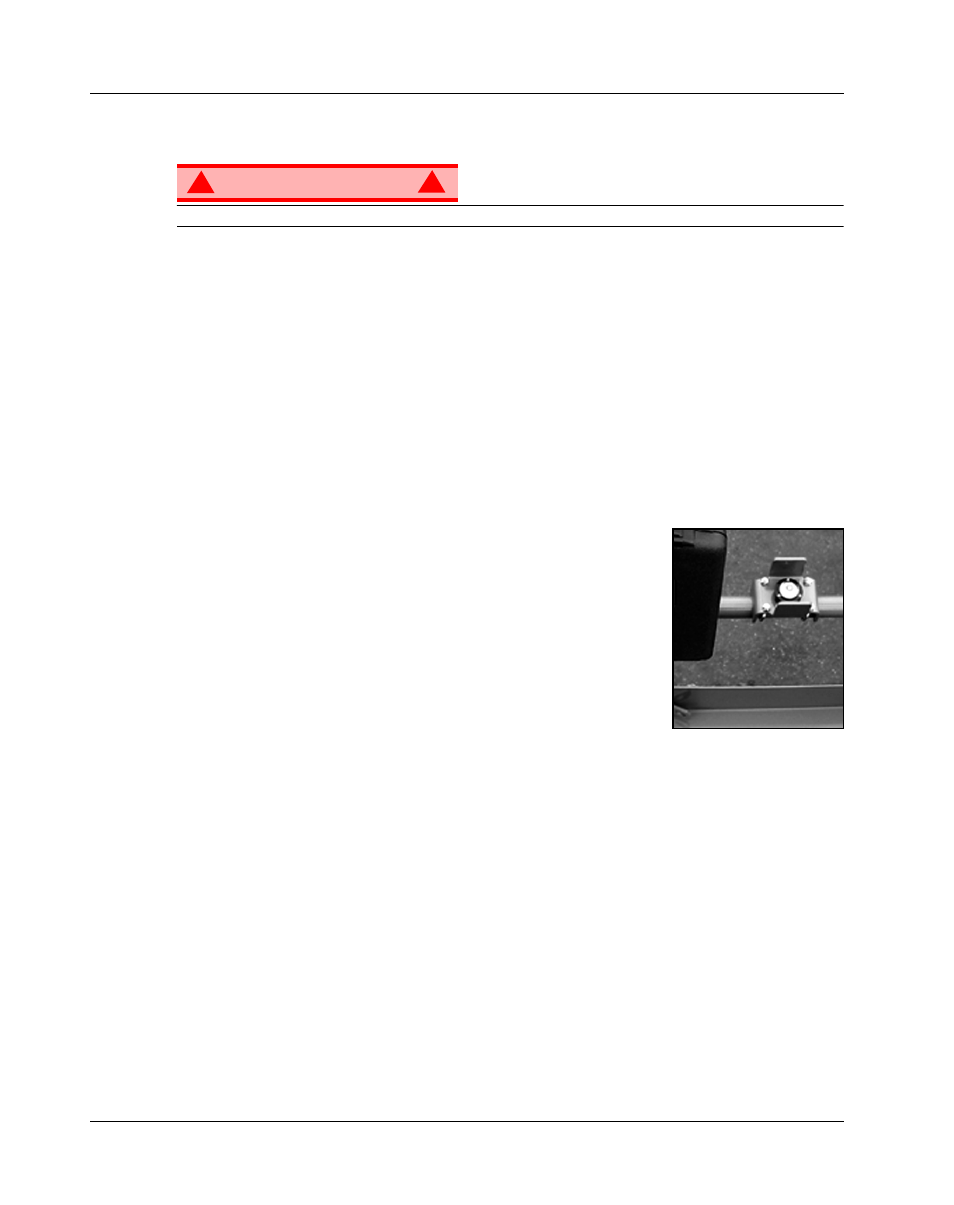

Abbildung 31: Libellennivelliervorrichtung
1. Bei Einsatz der Hilfsstützen muss das Ausziehdeck eingefahren sein.
2. Umgebung der Maschine überprüfen und sicherstellen, dass den Hilfsstützen
nichts im Wege steht und die darunterliegende Bodenfläche zur Aufnahme
des Maschinengewichts geeignet ist.
3. Den Schalter Heben/Hilfsstützen/Fahren auf „Hilfsstützen“ (OUTRIGGER)
stellen.
4. Sperrhebelschalter am Steuerhebel drücken und die Hilfsstützenschalter zum
Ausfahren der entsprechenden Hilfsstütze so lange betätigen, bis diese festen
Kontakt mit dem Boden hat.
5. Die Libellennivelliervorrichtung am Schutzgeländer beobachten. Die
Hilfsstütze, die sich entgegengesetzt zur Blase befindet, ausfahren, bis die
Arbeitsbühne gerade steht. Wenn z.B. die Luftblase in ihrer Kreisbahn vorn
links steht, die rechte hintere Hilfsstütze ausfahren. Justierung fortsetzen, bis die Blase in der Mitte des
kleineren Kreises steht und damit anzeigt, dass die Arbeitsbühne nivelliert ist.
6. Alle vier (4) Hilfsstützen müssen festen Bodenkontakt haben. Wenn die Anzeigeleuchten EINGESCHALTET
sind, haben alle Hilfsstützen festen Bodenkontakt.
E INFAHREN DER H ILFSSTÜTZEN
1. Arbeitsbühne völlig absenken.
2. Den Schalter Heben/Hilfsstützen/Fahren auf „Hilfsstützen“ (OUTRIGGER) stellen.
3. Den Sperrhebelschalter am Steuerhebel herunterdrücken und jeden Hilfsstützenschalter in die Position
„Einfahren“ (RETRACT) bringen.
• Wenn die Hilfsstützen völlig eingefahren sind, sind die Hilfsstützen-Anzeigeleuchten AUSGESCHALTET.
• Die Fahrfunktionsleuchte geht erst an, wenn alle vier Hilfsstützen völlig eingefahren sind.
