Einführung 067903-025 LX31/LX41/LX50
Betriebsanleitung Seite 3
E INFÜHRUNG
Dieses Handbuch beschreibt die Bedienung der Modelle LX 31, LX 41 und LX 50, bei denen die Arbeitsbühne
einen eingebauten Verbrennungsmotor hat. Dieses Handbuch muss ständig an der Maschine aufbewahrt
werden.
A LLGEMEINE B ESCHREIBUNG

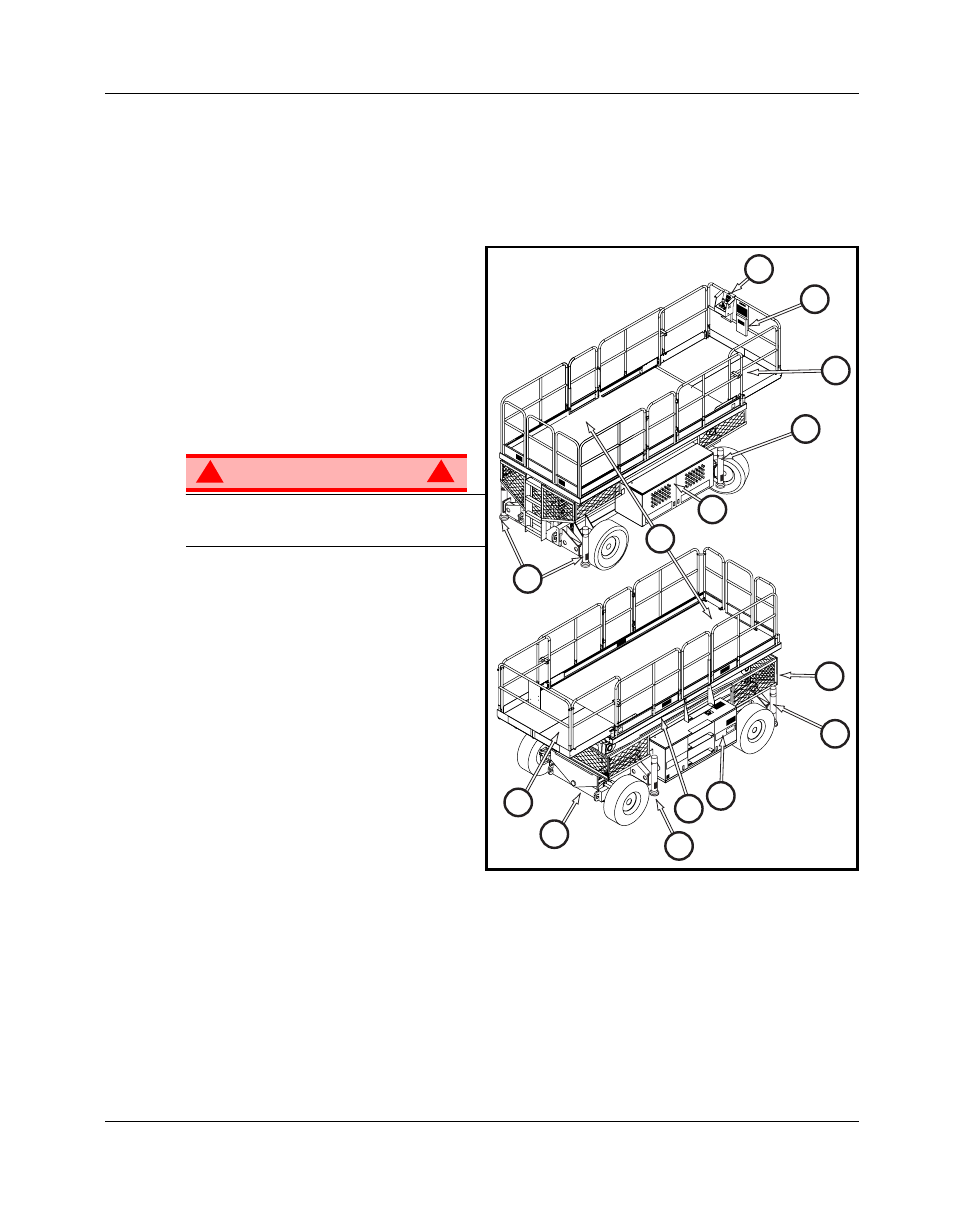

Abbildung 29: Arbeitsbühnenmodelle der LX-Serie
1. Arbeitsbühne
Die Arbeitsbühne hat einen verstärkten
Stahlboden, ein Schutzgeländer mit
Mittelstrebe, Fußbleche und eine Zugangstür
am Heck und an beiden Seiten der
Arbeitsbühne. Die Schutzgeländer können
umgeklappt werden, um die Arbeitsbühne zu
betreten und zu transportieren.
2. Ausziehdeck
W A R N U N G ! !
Die Arbeitsbühne NICHT ohne
ordnungsgemäß zusammengesetzt und
angebrachte Schutzgeländer benutzen.
3. Arbeitsbühnen-Steuerpult
Das Arbeitsbühnene-Steuerpult enthält die
Bedienelemente zur Steuerung der Maschine.
Das Steurerpult sollte am vorderen, linken
oder techten Schutzgeländer hängen.
4. Handbuchfach
5. Hubgestell
Die Arbeitsbühne wird durch ein Hubgestell
angehoben oder abgesenkt. Dieses
Hubgestell ist ein Scherengestänge mit fünf
Teilen, dass durch zwei einstufige Hubzylinder
angetrieben wird.
6. Scherenschutz
7. Steuermodul
Im Steuermodul befindet sich der
Kraftstoffbehälter, der Hydraulikblock, das
Horn/der Alarm, die Batterie und das
Steuerpult des Fahrwerks.
8. Stromversorgung
Das Aggregat enthält den Motor, die Hydraulikpumpe und den Hydraulikbehälter.
9. Fahrwerk
Das Fahrwerk ist ein Gitterrahmen, der alle Bestandteile der Arbeitsbühne trägt.
10. Hilfsstützen (optional)
3
4
2
10
8
1
10
10
2
9
5
7
10
6
