Entretien
067903-025 LX31/LX41/LX50
Guide de l’opérateur
Page 15
E
NTRETIEN
B
L O C A G E
D U
S Y S T È M E
D
’
É L É V A T I O N

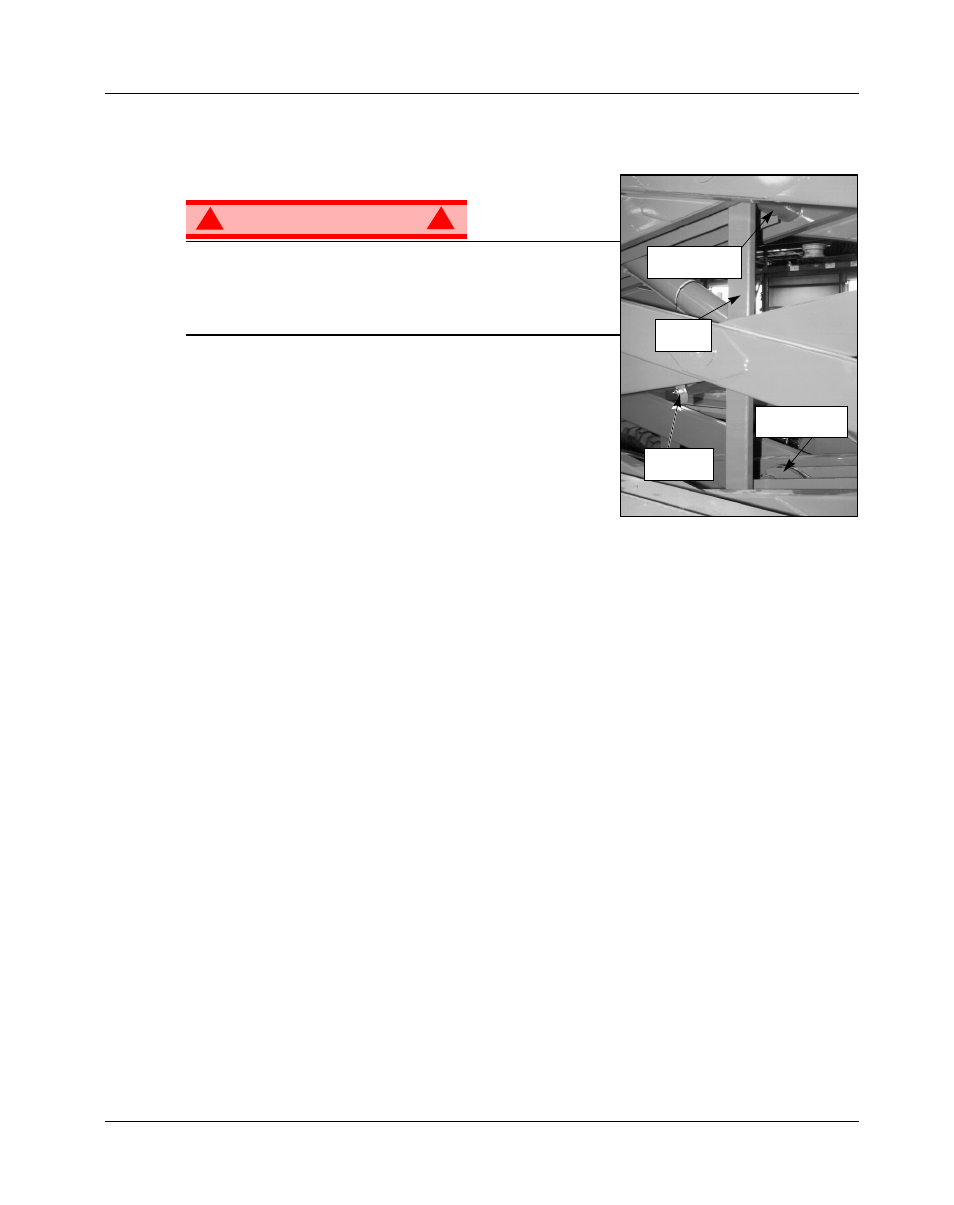

Figure 23 : Blocage du système d’élévation
AVERTISSEMENT
!
!
Ne jamais travailler sur le système d’élévation de la plate-forme
élévatrice lorsque celle-ci est en position élevée, sans l’avoir
d’abord bloqué.
NE PAS se tenir à proximité du système d’élévation pendant le
déploiement ou le repli de la barre de blocage.
I
NSTALLATION
DE
LA
BARRE
DE
BLOCAGE
1. Garer la plate-forme élévatrice sur une surface plane et ferme.
2. Vérifier que le bouton d’arrêt d’urgence de la plate-forme est en
position ENGAGÉ.
3. Régler le sélecteur de plate-forme/châssis à la position châssis
(CHASSIS).
4. Démarrer le moteur au moyen des commandes du châssis.
5. Appuyer sur le bouton d’accélérateur. Le bouton restera enfoncé et le régime moteur augmentera. Au
moyen du bouton d’élévation, élever la plate-forme jusqu’à ce que la barre de blocage du ciseau puisse
être mise à la verticale.
6. Du côté gauche de la machine, désengager l’axe de verrouillage de la barre. Tourner la barre de
blocage du ciseau vers la gauche jusqu’à ce qu’elle soit à la verticale, entre les deux pivots centraux du
ciseau.
7. Appuyer sur le bouton d’abaissement et faire descendre la plate-forme jusqu’à ce qu’elle soit soutenue
par la barre de verrouillage.
8. Débrayer le moteur en appuyant sur le bouton de commande des gaz. Le bouton se rétracte et le
moteur se met au ralenti.
R
ETRAIT
DE
LA
BARRE
DE
BLOCAGE
1. Au moyen des commandes du châssis, élever graduellement la plate-forme jusqu’à ce que la barre de
blocage du ciseau passe les deux pivots centraux du ciseau.
2. Tourner la barre de blocage du ciseau vers la droite jusqu’à ce que l’axe de verrouillage s’engage.
3. Appuyer sur le bouton d’abaissement pour abaisser complètement la plate-forme.
4. Vérifier que le bouton d’accélérateur est désengagé et que le sélecteur plate-forme/châssis est en
position plate-forme (PLATFORM).
Pivot central du
ciseau inférieur
Barre de
blocage
Axe de
verrouillage
Pivot central du
ciseau supérieur
