縦置き設置
（PDP-614MXのみ）
① 2 本のブラケットのうち 1 本を、添付の M8
ネジ 2 本で図の向きに固定する。
② プラズマディスプレイ背面のネジ穴(M8)に
ディスプレイ金具(左右各 1 本)の図の位置の
ネジ穴(φ 9)を合わせ、添付の M8 ネジ各 2
本で固定する。
ディスプレイ金具には右用と左用があります。取り付けの際には、2 つのアイボルトが互いに内側にくるように取り付け
てください。プラズマディスプレイ背面から見てアイボルトが右側にくるように取り付けてください。逆に取り付けると、
プラズマディスプレイの故障の原因となります。
【参考】（PDP-614MXのみ）
オプションスタンドの PDK-TS06 をご利用
の場合、スタンドに取り付けた状態でディス
プレイ金具を取り付けることができます。な
お、プラズマディスプレイを持ち上げる際、
スタンドがいっしょに持ち上がらないように
してください。スタンドが外れた際、ケガや
破損などの原因となることがあります。

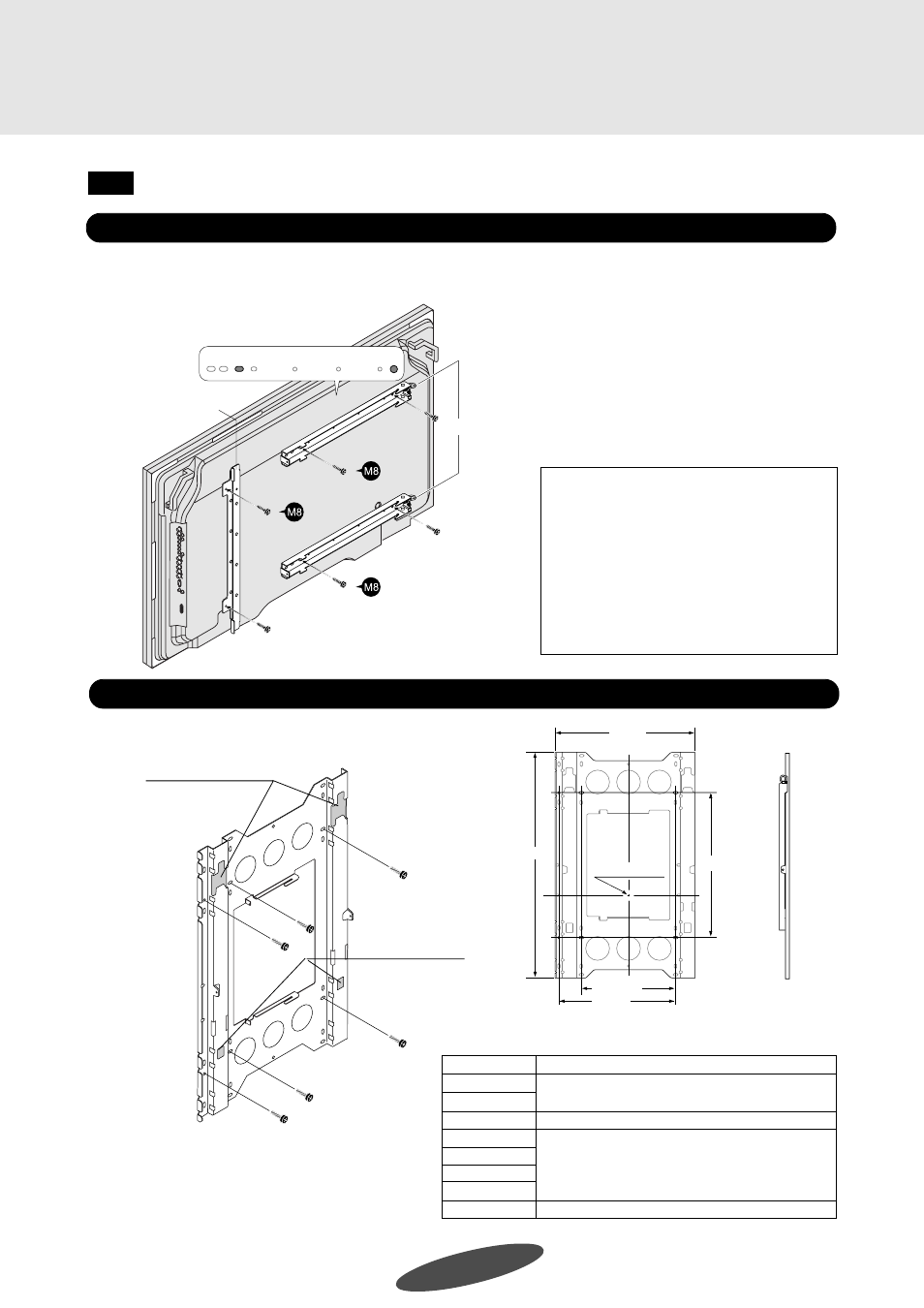

1. ブラケット、ディスプレイ金具を取り付ける
φ9 φ9
ブラケット
アイボルト
右用
左用
市販のアンカー類またはネジ M8 ネジ 6 本でネジ止めします。
上部引掛け穴が上になるように取り付けてください。
2. 壁掛けユニットを壁に取り付ける
注： アンカー類またはネジは、必ずハリのある位
置に止めてください。 （各種の壁に対応するア
ンカー類、ネジをご使用ください。）
詳しくは、下表｢壁材／アンカー、ネジ対応表｣
をご覧ください。
石膏ボード
合板
コンクリート
ブロック
ALC
モルタル
レンガ
木材柱
※引き抜き強度は 1ヶ所につき 500kg 以上を確保すること。
壁 材 使用アンカー
※石膏ボード、合板には止めないでください。
必ずハリに止めてください。
オールアンカー(850)またはボルトプラグ(300)
コーチスクリュー(φ 8 × 50)
タイロックアンカー(No.25)
■壁材／アンカー、ネジ対応表
上部引掛け穴
下部引掛け穴
610
950
400
センター
591
494.5
PDP-615PRO/PRO-1410HD/PDP-615EXは縦置設置には対応していません。 注意
