G-5
Befestigen Sie nach der Montage der Display-Passen am Plasma-Display das Plasma-Display an der Wandmontage-Einheit.
2 Heben Sie das Plasma-Display bei in die
Aussparungen der Wandmontage-Einheit
eingerasteten oberen Haken etwa 1 cm direkt nach
oben, bis es stoppt, drücken Sie die Unterseite
des Plasma-Displays anschließend gegen die
Wand, bis es an den unteren Haken einrastet.

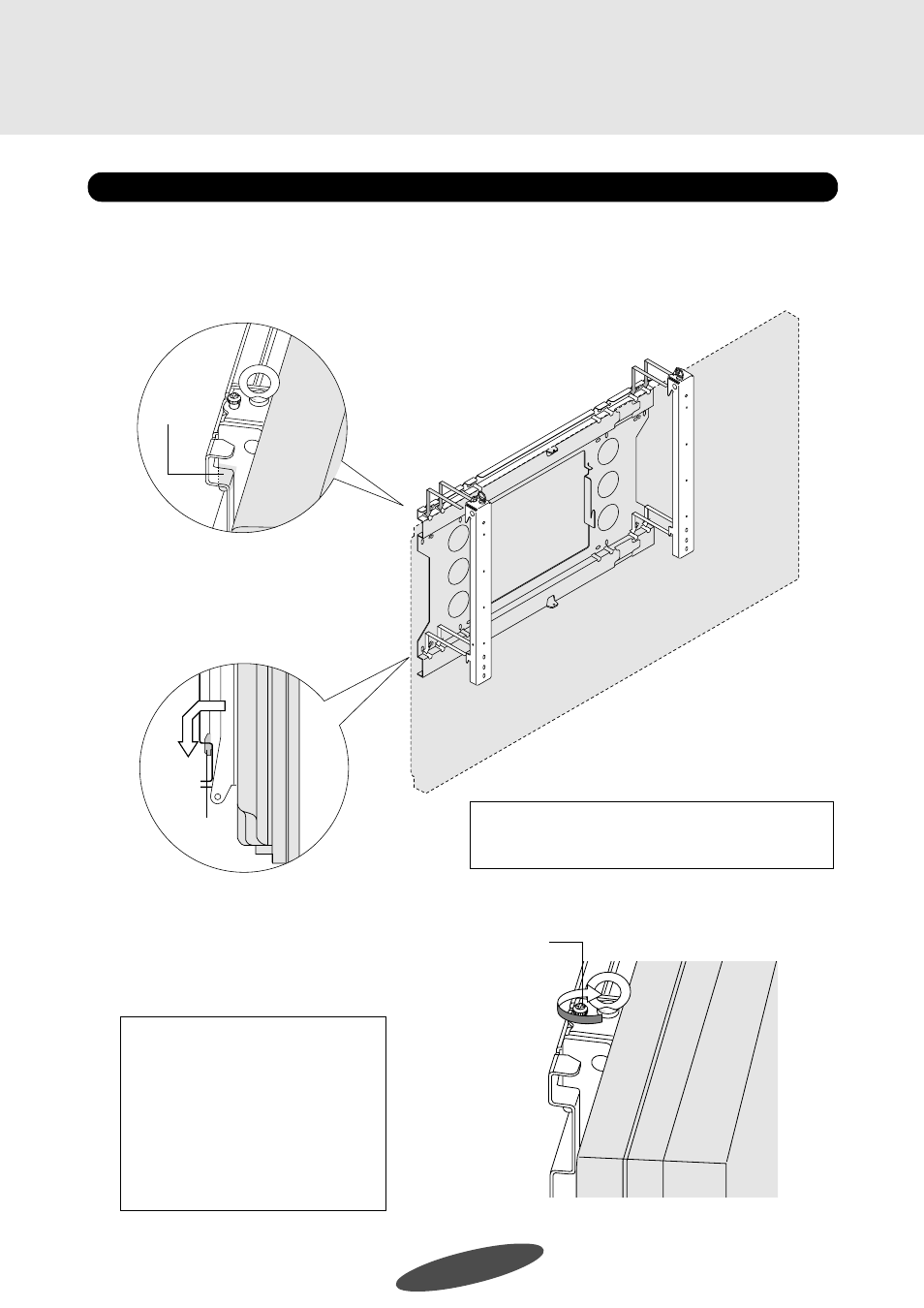

3. Befestigung des Plasma-Displays
1 Lassen Sie die oberen Haken an der linken und
an der rechten Display-Passe in die Aussparungen
an der Wandmontage-Einheit einrasten.
Bemerkung:
Das Plasma-Display wurde ordnungsgemäß befestigt, wenn es
sich nicht bewegt, wenn Sie die Unterseite in Ihre Richtung ziehen.
Oberer
Haken
Unterer
Haken
Horizontale Installation
3 Ziehen Sie die Spannschrauben an der Oberseite
der linken und rechten Display-Passen unter
Verwendung eines Schraubendrehers an.
Bemerkung:
Wenn Sie das Plasma-Display in einer hohen
Position installieren, in die Sie das Plasma-
Display nicht per Hand heben können, kann
es von den Augenschrauben an der Oberseite
der Display-Passen abgehängt und mit einem
Kran oder einem schweren Gerät angehoben
werden. Überprüfen Sie vor der Durchführung
dessen, ob die Augenschrauben fest
angezogen sind.
Spannschraube
