Para el Distribuidor y el

Instalador

Para la seguridad del cliente, le pedimos que
no comience en trabajo de instalación antes
de que haya estudiado atentamente la
ubicación de montaje para asegurarse así de
que su resistencia pueda soportar el peso
combinado del monitor de plasma y del
hardware de montaje.
Asegúrese de que tres o más personas
participen en el trabajo de instalación.
Tenga cuidado de no perder tornillos que se
extraigan de la unidad, piezas adicionales,
etc.

Gracias por adquirir esta unidad de montaje del monitor de plasma Pioneer (PDK-WM03).

Por favor, lea atentamente el manual de instrucciones para asegurarse un uso adecuado y seguro.

* Esta unidad de montaje ha sido diseñada específicamente para su uso con monitores de plasma Pioneer de 61 pulgadas.

Por favor, verifique que el monitor de plasma pueda albergar la unidad antes de utilizarla.

Cuando abra el embalaje, compruebe que las piezas relacionadas a continuación

se incluyen en sus cantidades correspondientes.

Eye bolt

CONTENIDO

Listado de piezas ................................................................................ Cubierta frontal

Tenga en cuenta lo siguiente ..................................................................................... 2
Instalación Horizontal
1 Montaje de los ajustes del monitor al monitor de plasma ....................................... 4

2 Montaje de la unidad de montaje de pared a la pared ............................................. 4

3 Montaje del monitor de plasma .............................................................................. 5
Instalación Vertical (Sólo el PDP-614MX)
1 Montaje de los enganches y de los ajustes del monitor al monitor de plasma ....... 6

2 Montaje de la unidad de montaje de pared a la pared ............................................. 6

3 Montaje del monitor de plasma .............................................................................. 7

Relación posicional entre la unidad de montaje en pared y el monitor .................... 10

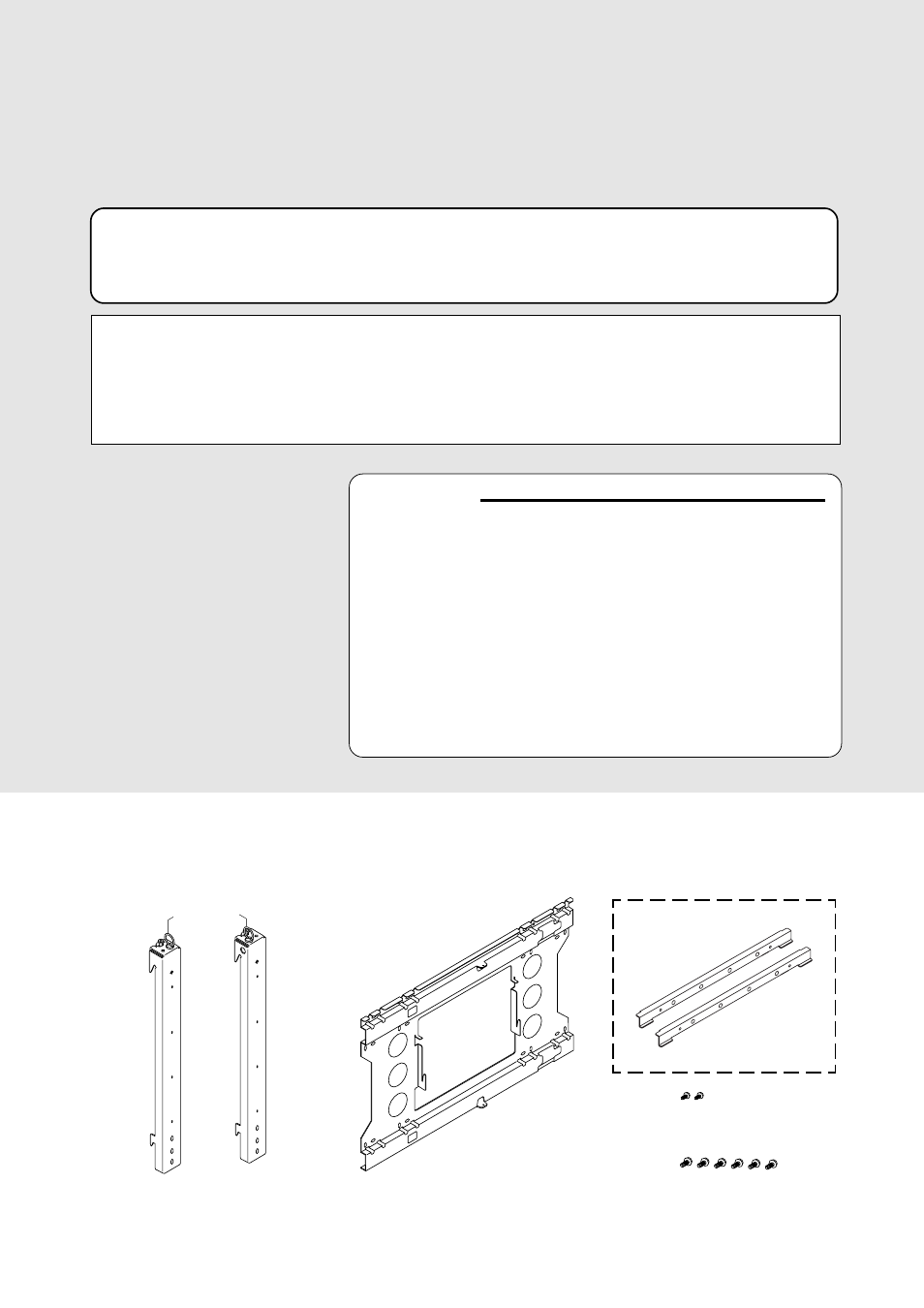

Listado de piezas

Ajustes del monitor

Para el izquierdo x1

Para el derecho x1

Unidad de montaje en pared x1

Tornillos M8 x6

Tornillos M5 x2

Enganches x2

Manual de instrucciones

Perno de ojo

Notas sobre el trabajo de instalación:

Eate producto se comercializa para que su instalación la realice personal cualificado competente y con suficientes conocimientos

técnicos. Solicite siempre a un especialista en instalaciones o a su distribuidor que realice la instalación y configuración del

producto. PIONEER no se hace responsable de los daños causados por una instalación o montaje incorrectos, por la manipulación

indebida, modificaciones ni desastres naturales.

(Sólo el PDP-614MX)
