G-6
1 Verwenden Sie 2 der im Lieferumfang enthaltenen M8-
Schrauben, um eine der beiden Halterungen in der in der
Abbildung dargestellten Richtung am Plasma-Display zu
befestigen.
2 Richten Sie die Schraubenlöcher (ø 9, in der Abbildung
dargestellt) an den Display-Passen (jeweils eine für die linke
und rechte Seite) an den Schraubenlöchern (M8) auf der
Rückseite des Plasma-Displays aus und befestigen Sie die
Display-Passen unter Verwendung von 2 der im
Lieferumfang enthaltenen M8-Schrauben pro Display-Passe.
Es gibt zwei Display-Passen: eine für die rechte Seite und eine für die linke. Befestigen Sie die Display-Passen so, dass sich ihre
Augenschrauben an der Innenseite befinden. Befestigen Sie die Display-Passen so, dass die Augenschrauben beim Betrachten der Rückseite
des Plasma-Displays auf der rechten Seite angebracht sind. Eine umgekehrte Befestigung der Display-Passen führt zu einer Beschädigung
des Plasma-Displays.
Bemerkung:(nur PDP-614MX)
Bei Verwendung des optionalen Ständers PDK-TS06 können
die Display-Passen bei auf dem Ständer befestigten Plasma-
Display montiert werden.
Achten Sie beim Anheben des Plasma-Displays darauf, dass
der Ständer nicht zusammen mit dem Plasma-Display
angehoben wird. Falls sich der Ständer in einem solchen Fall
löst, könnte dies zu Verletzungen und Beschädigungen führen.

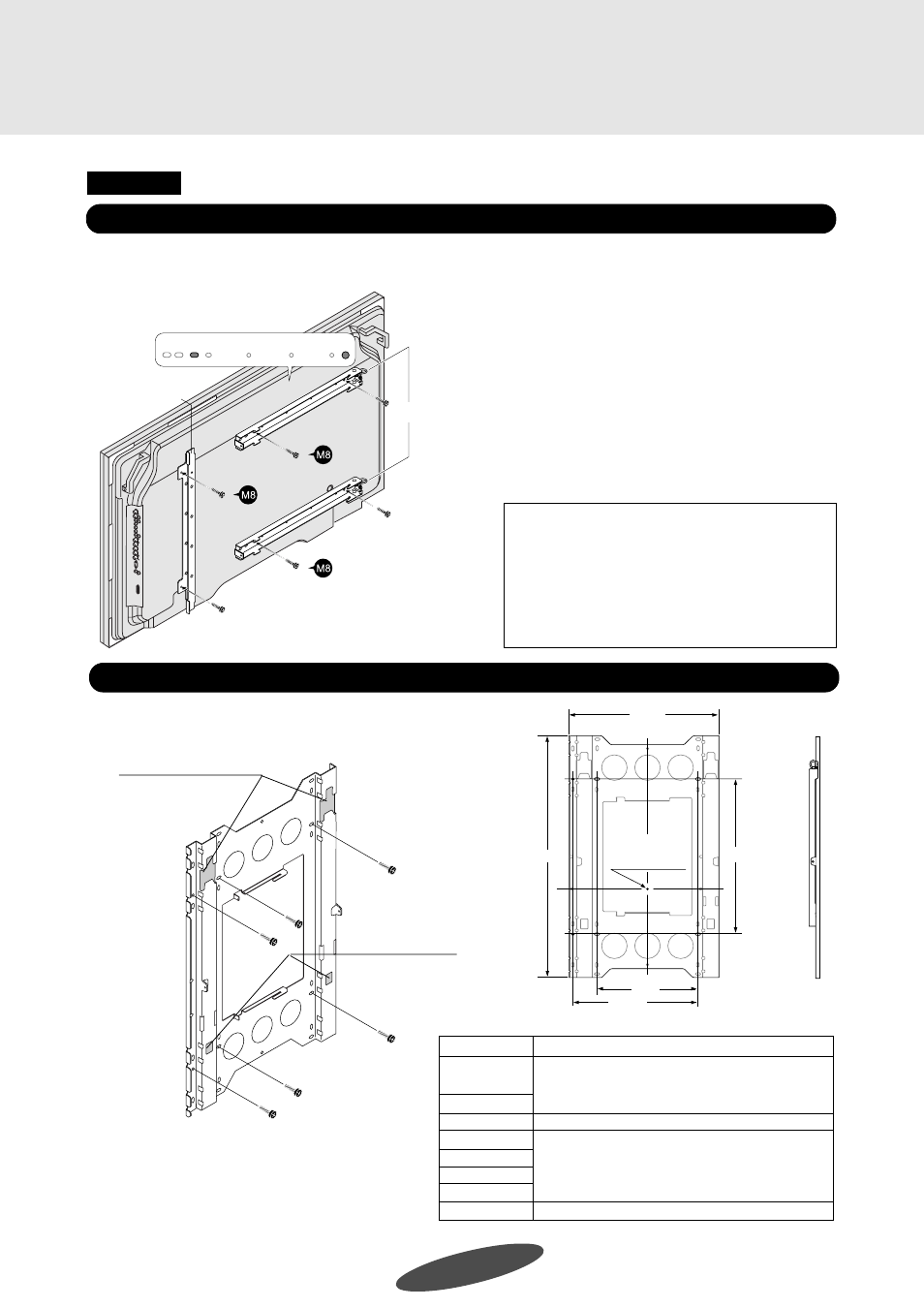

1. Befestigung der Halterung(en) und Display-Passen am Plasma-Display
Vertikale Installation
(nur PDP-614MX)
Schrauben Sie die Wandmontage-Einheit unter Verwendung von im Handel
erhältlicher Maueranker oder unter Verwendung der 6 M8-Schrauben an die Wand.
Führen Sie die Befestigung bei sich oben befindlichen oberen Hakenlöchern durch.
2. Befestigung der Wandmontage-Einheit an der Wand
für rechts
φ9 φ9
ブラケット
アイボルト
für links
Halterung
Augenschraube
610 950
400
591
494.5
Mitte für 61”-
Typen
HINWEIS: Stellen Sie sicher, dass die Maueranker oder
Schrauben an Bereichen in die Wand geschraubt werden,
in denen Träger verlaufen. (Verwenden Sie Maueranker oder
Schrauben, die für die Art der Wand geeignet sind, an der
die Einheit befestigt werden soll.) Hinsichtlich weiterer
Einzelheiten sehen Sie sich bitte die folgende Tabelle mit
einer Auflistung von Wandmaterialien und Mauerankern
bzw. Schrauben an.
Sperrholz
Beton
Block
ALC
Mörtel
Ziegel
Holzpfosten
* Die Tragfähigkeit sollte bei mindestens 500 kg pro Position liegen.
Wandmaterial Maueranker
* Befestigen Sie die Einheit auf keinen Fall auf Gips- oder
Sperrholzplatten.
Stellen Sie sicher, dass Sie die Befestigung an einem Träger
durchführen.
Alle Maueranker (850) oder Schraubbolzen (300)
Visser les vis (ø8 x 50)
Vierkantholzschrauben (ø 8x50)
■ Tabelle von Wandmaterialien und Mauerankern bzw. Schrauben
Gipsplatte
Obere Hakenlöcher
Untere Hakenlöcher
Die Modelle PDP-615PRO, PRO-1410HD und PDP-615EX unterstützen keine senkrechte Installation. ACHTUNG
