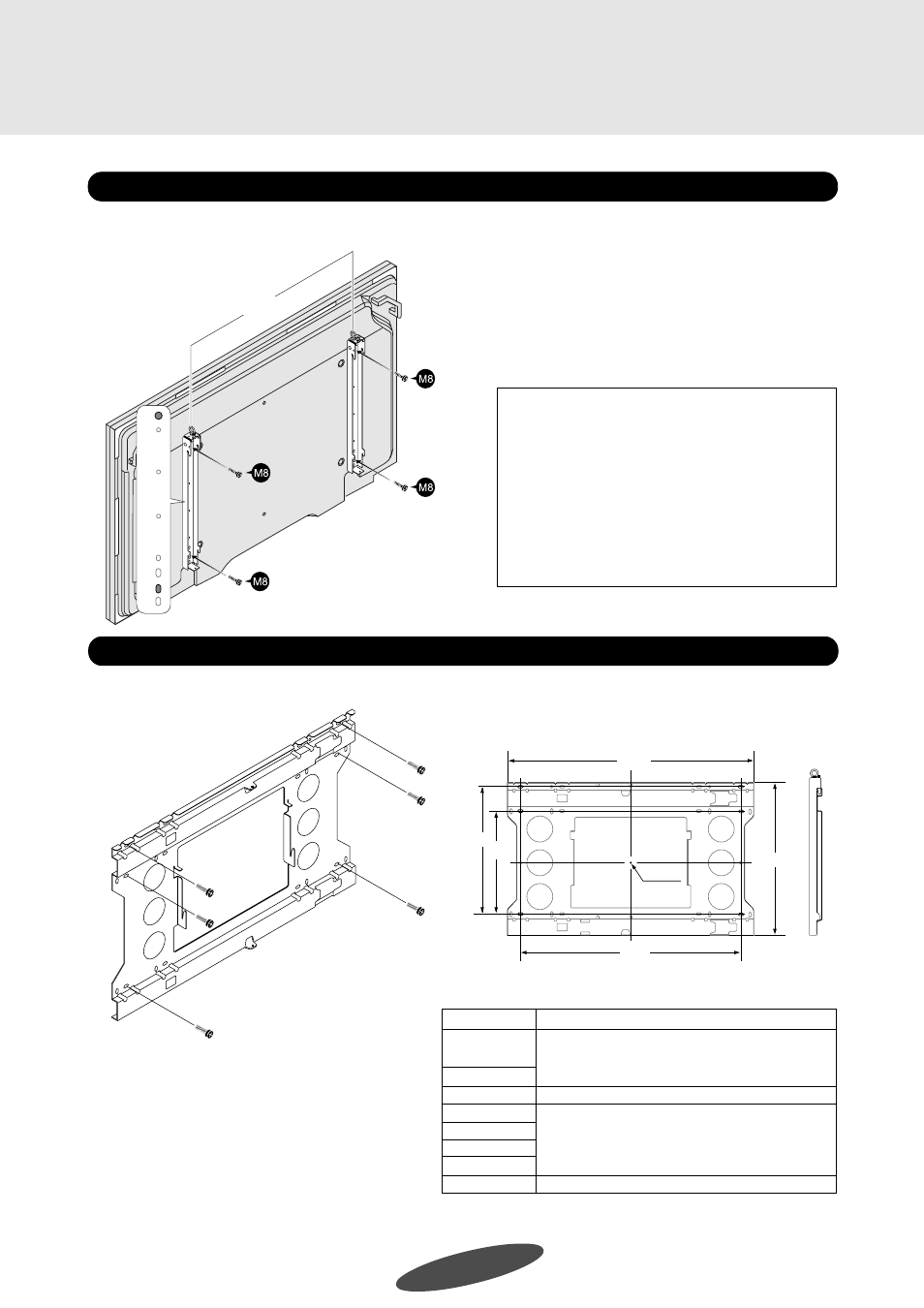

1 Alinee lo orificios de los tornillos (ø9, indicado en el diagrama)
en los extremos superiores e inferiores de los montajes del
monitor (uno para el lado derecho y otro para el izquierdo) con
los orificios de los tornillos (M8) situados en el panel trasero
del monitor de plasma y apriete los ajustes del monitor utilizando
2 de los tornillos M8 incluidos para cada ajuste.
Existen dos ajustes del monitor, uno a la derecha y otro a la izquierda. Monte los ajustes de manera que los pernos de ojo se encuentre en
la cara interna.
Referencia: (Sólo el PDP-614MX)
Cuando utilice el soporte opcional PDK-TS06, los ajustes del
monitor podrán instalarse con el monitor de plasma montado
sobre el soporte.
Extraiga los cuatro tornillos M6 que sujetan el monitor al
soporte antes de instalar los ajustes del monitor.
Cuando levante el monitor de plasma, no permita que el
soporte se levante a la vez que el monitor. Si se saliera el
soporte, se podrían producir lesiones o daños.
1. Montaje de los ajustes del monitor al monitor de plasma
Instalación Horizontal
Atornille la unidad de montaje de pared a la pared utilizando anclajes disponibles en el mercado o los 6 tornillos M8.
2.Montaje de la unidad de montaje de pared a la pared
NOTA: Asegúrese de que los anclajes o los tornillos se
incrusten en las secciones de la pared en las que haya vigas.
(Utilice anclajes o tornillos adecuados para el uso en el
tipo de pared en la que se va a instalar la unidad.) Para
más información, consulte la siguiente tabla sobre Material
de Pared yAnclajes y Tornillos.
850
950
400
591
494.5
Centro
φ9
φ9
アイボルト
Para el izquierdo
Para el derecho
Perno de ojo
Contrachapado
Hormigón
Bloque
ALC
Argamasa
Ladrillo
Postes de madera
* La resistencia de extracción debería ser de 500 kg o más por posición.
Material de pared Anclaje
* No lo monte sobre paneles de yeso o contrachapado.
Asegúrese de apretarlo en la viga.
Todos los anclajes (850) o pernos (300)
Tirafondos (ø8 x 50)
Anclajes de pajarita (N˚ 25)
■ Tabla de Material de pared y Anclajes y Tornillos.
Placas de yeso
