J-4

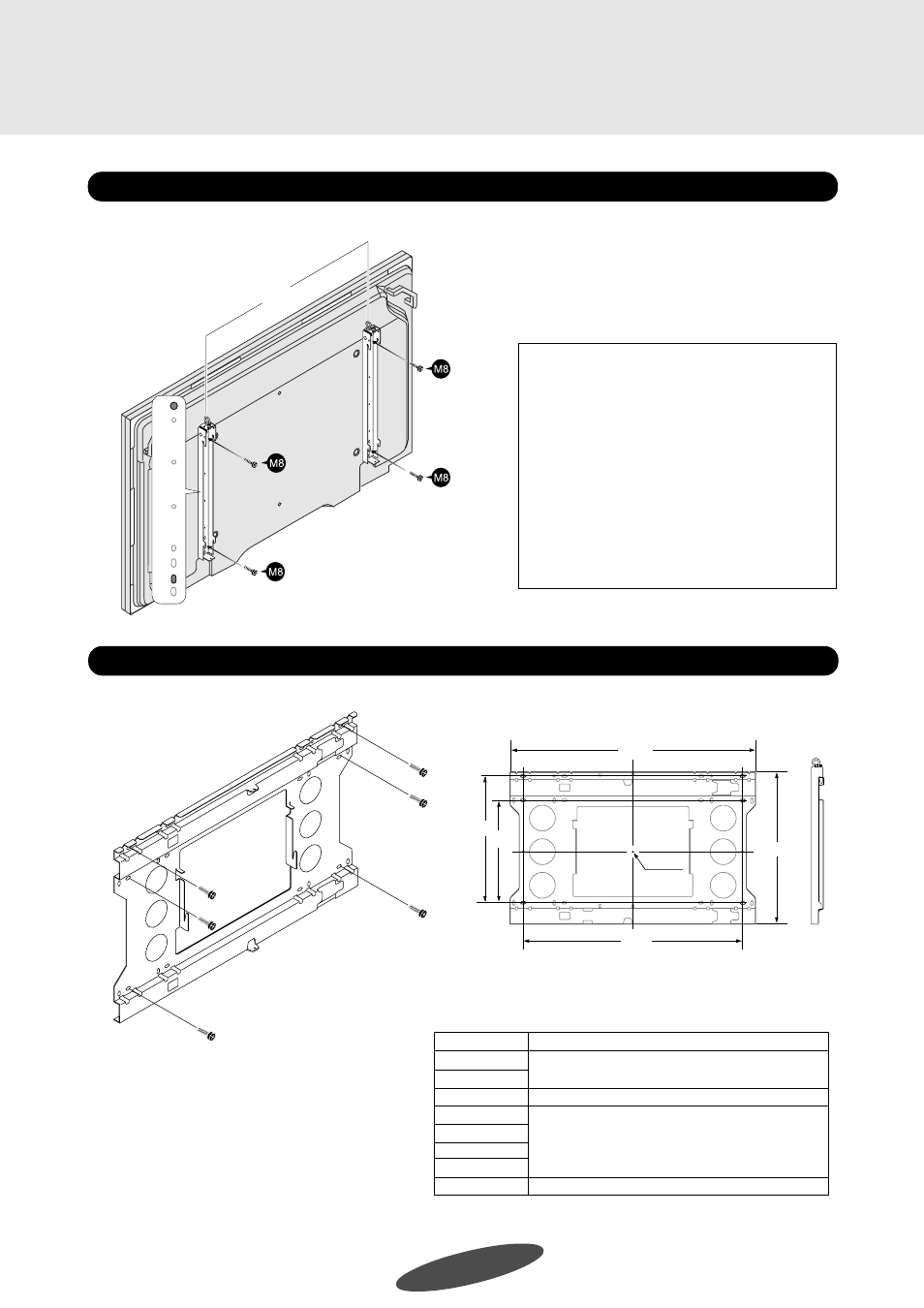

① プラズマディスプレイ背面のネジ穴(M8)にディス
プレイ金具(左右各1本)の上部と下部にある図の位
置のネジ穴(φ 9)を合わせ、添付の M8 ネジ各 2 本
で固定する。
横置き設置
ディスプレイ金具には右用と左用があります。取り付けの際には、2つのアイボルトが互いに内側にくるように取り付けて
ください。
【参考】（PDP-614MXのみ）
オプションスタンドの PDK-TS06 をご利用の
場合、スタンドに取り付けた状態でディスプレ
イ金具を取り付けることができます。この時、
ディスプレイをスタンドに固定している M6 ネ
ジ 4 本は、金具を取り付ける前にあらかじめ外
しておいてください。なお、プラズマディスプレ
イを持ち上げる際、スタンドがいっしょに持ち
上がらないようにしてください。スタンドが外
れた際、ケガや破損などの原因となることがあ
ります。
1. ディスプレイ金具を取り付ける
φ9
φ9
アイボルト
右用
左用
市販のアンカー類または M8 ネジ 6 本でネジ止めします。
注： アンカー類またはネジは、必ずハリのある位
置に止めてください。
（各種の壁に対応するアンカー類、ネジをご使
用ください。）
詳しくは、下表｢壁材／アンカー、ネジ対応表｣
をご覧ください。
2. 壁掛けユニットを壁に取り付ける
■壁材／アンカー、ネジ対応表
石膏ボード
合板
コンクリート
ブロック
ALC
モルタル
レンガ
木材柱
※引き抜き強度は 1ヶ所につき 500kg 以上を確保すること。
壁 材 使用アンカー
※石膏ボード、合板には止めないでください。
必ずハリに止めてください。
オールアンカー(850)またはボルトプラグ(300)
コーチスクリュー(φ 8 × 50)
タイロックアンカー(No.25)
850
950
400
センター
591
494.5
