Up (haut) avant – Pioneer PDK-WM03 User Manual
Page 28

F-7
3. Fixation de l'écran plasma
Après la fixation des pièces de montage d'écran à l'écran plasma, fixer l'écran plasma à l'unité de montage mural.

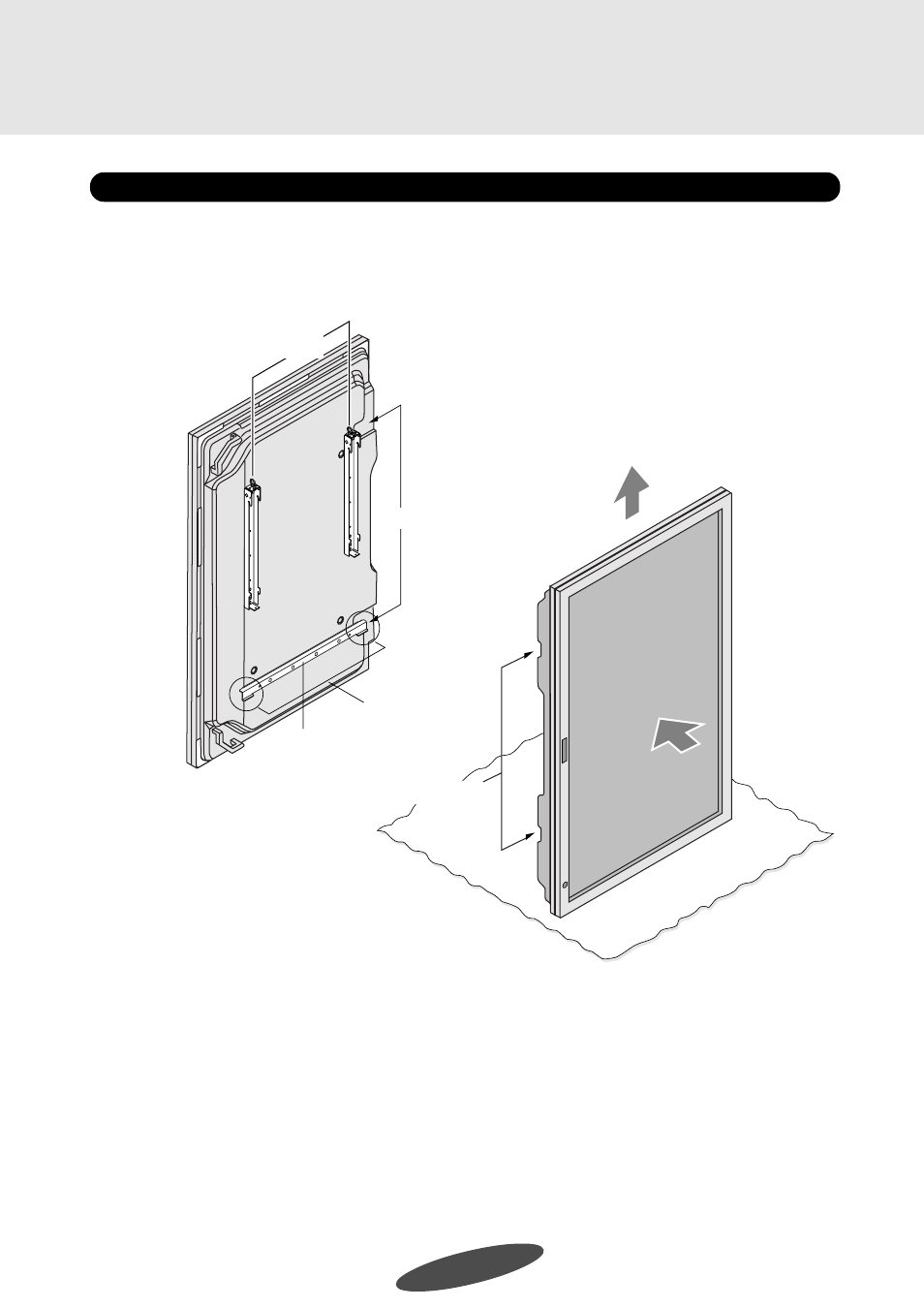

Installation verticale
1 Placer l'écran plasma sur un coussin ou un autre matériau amortisseur qui a été placé sur un sol à niveau, puis modifier
l'orientation comme illustré sur le schéma.
※ Utiliser le support fixé à l'écran plasma de 61 pouces comme poignée.
S'assurer d'utiliser des gants pendant ce travail pour se protéger contre des blessures possibles.
※ Lors de l'installation de l'écran plasma en position haute dans laquelle il ne peut pas être soulevé à la main,
il peut être suspendu des boulons à oeillet sur les dessus des pièces de montage et soulevé avec une grue
ou toute autre machine lourde. Vérifier que les boulons à oeillet sont serrés avant de le faire.
Bracket
Handle portion
UP
Eye bolt
Stand holes
Stand holes
Boulon à oeillet
Trous de pied
Portion de poignée
Support
Trous de pied
UP (haut)
Avant
