Page 45

I-4

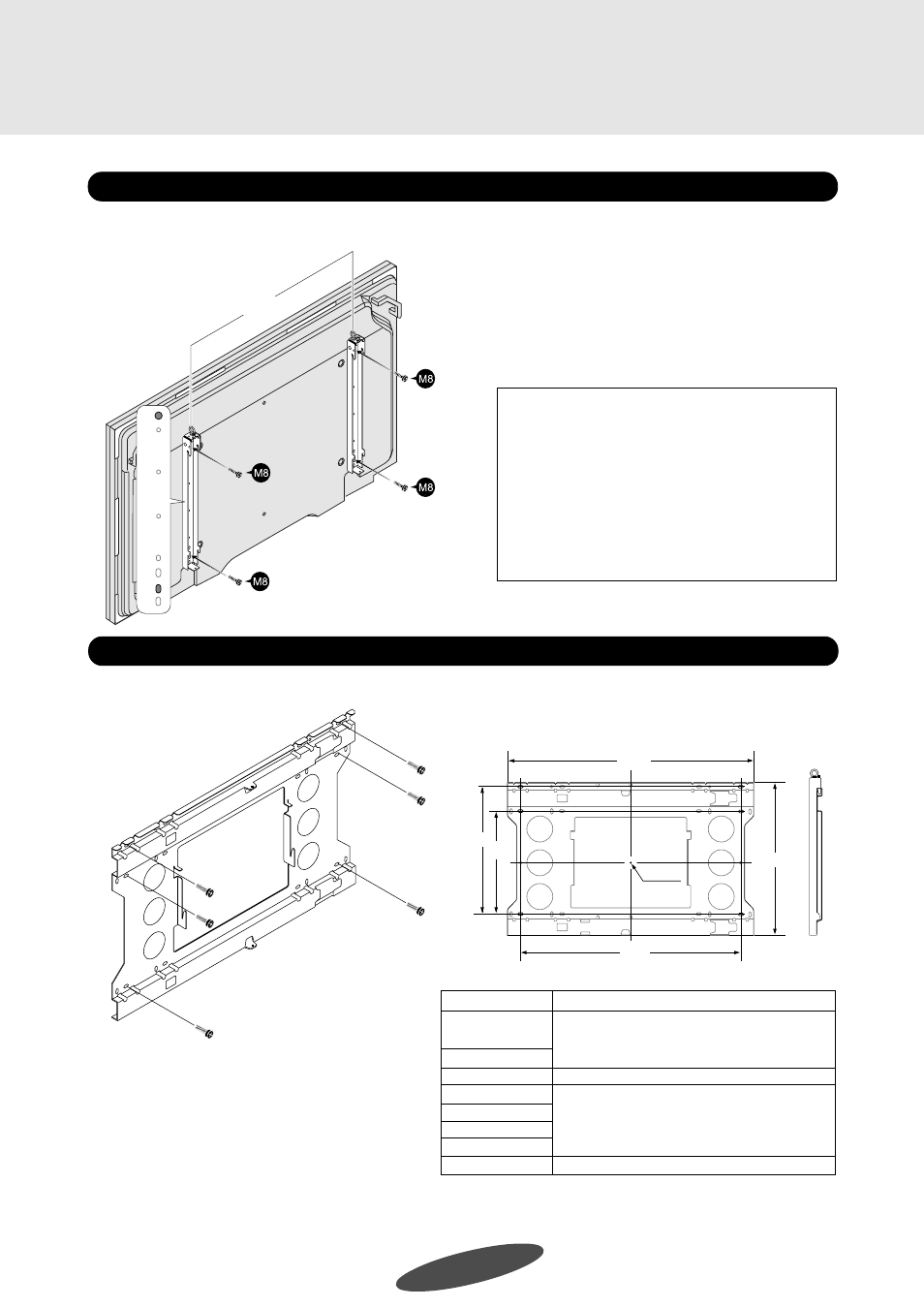

1 Allineate i fori per le viti (ø9, indicati nell'illustrazione) in alto e
in basso sulle unità di montaggio del display (uno ciascuno per
i lati sinistro e destro) con i fori per le viti (M8) sul pannello
posteriore del display plasma e fissate le unità di montaggio
del display usando 2 delle viti M8 in dotazione per ogni unità di
montaggio.
Ci sono due kit di installazione per il display, uno per il lato destro e l'altro per il lato sinistro. Montate le unità di fissaggio del display in
modo tale che i bulloni ad occhiello siano sul lato interno.
Riferimento:(soltanto PDP-614MX)
Quando usate il sostegno opzionale PDK-TS06, le unità di
montaggio del display possono essere fissate dopo aver
montato il display plasma sul sostegno.
Prima di fissare le unità di montaggio del display, togliete le
quattro viti M6 che fissano il display sul sostegno.
Durante il sollevamento del display plasma, non lasciate che
il sostegno sia sollevato insieme al display. Se il sostegno
fuoriesce, esso può causare lesioni alle persone o danni
materiali.
1. Fissaggio delle unità di fissaggio del display sul display plasma
Installazione orizzontale
Avvitate l'unità di montaggio a parete sulla parete usando dei bulloni di ancoraggio venduti separatamente oppure usando le 6 viti
M8.
2. Fissaggio dell'unità di montaggio a parete sulla parete
NOTA: Assicuratevi che i bulloni di ancoraggio o le viti siano
fissate nelle sezioni della parete dove ci sono delle travi.
(Usate dei bulloni di ancoraggio o viti adatti per l'uso sul
tipo di parete su cui è montata l'unità.) Per ulteriori
informazioni, fate riferimento alla Tabella dei materiali della
parete in relazione ai bulloni di ancoraggio e alle viti.
850
950
400
591
494.5
Centro
φ9
φ9
アイボルト
Per la parte sinistra
für Per la parte destra
Bullone ad occhiello
■ Tabella del materiale della parete in relazione ai bulloni di ancoraggio e alle viti
Truciolato
Cemento
Blocco
ALC
Malta
Tegole
Colonne di legno
* La forza d'estrazione deve essere 500 kg o più in ogni posizione.
Materiale della parete
Ancoraggio
* Non montate su piastre di cemento o truciolato.
Assicuratevi di usare una trave per il fissaggio.
Bulloni di ancoraggio universali (850) o tappi per bulloni (300)
Viti per carrozzeries (ø8 x 50)
Bulloni di ancoraggio Tie-Lock (No. 25)
Piastra di gesso
