J-5
横置き設置
壁掛けユニットに、ディスプレイ金具を取り付けてあるプラズマディスプレイを取り付けます。
② 上部フックが引っ掛かった状態で、プラ
ズマディスプレイを 1cm 程真上に持ち
上げ、ぶつかったところでプラズマディ
スプレイ下側を壁側に押し込み下部フッ
クを掛ける。
固定ネジ

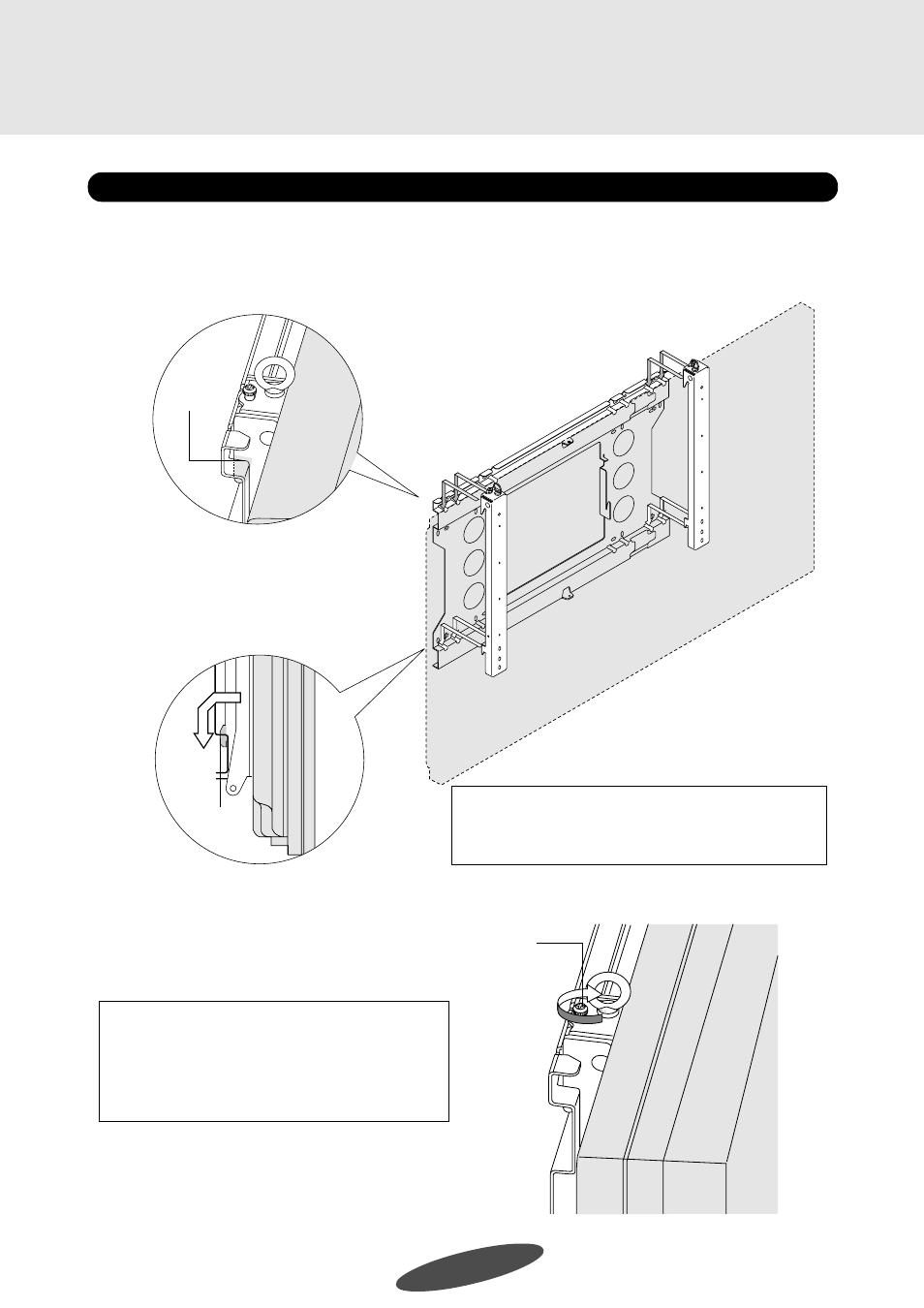

3. プラズマディスプレイを取り付ける
① 左右のディスプレイ金具の上部フックを
壁掛けユニットの溝に引っ掛ける。
【参考】
プラズマディスプレイ下側を手前に引いて動かないようで
あれば正常に取り付けられています。
③ 左右のディスプレイ金具上部にある固定ネジを
ドライバーで締め付ける。
【参考】
手で持ち上げられない高い位置などに設置する場合、
ディスプレイ金具上部のアイボルトを、
重機等で吊り下
げて設置することもできます。この際、アイボルトが緩
んでいないことを確認してください。
50型
61型
下部フック
上部
フック
